SN74LVC245ADBR TI Mantık Denetleyicisi, Mantık IC: Çok yönlü ve işlevsel bir kılavuz

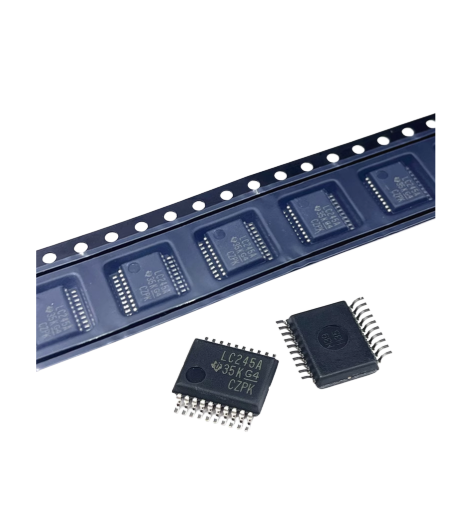

Texas Instruments SN74LVC245ADBR+Bomba

.Texas Instruments SN74LVC245ADBRsekizli bir otobüs alıcı -vericidir. 1.65V - 3.6V'lik bir besleme voltajı aralığında çalışır ve 5.5V'a kadar girişi işleyebilir ve karışık voltaj sistemlerinde kesintisiz entegrasyon sağlar. 3.3V'de 6.3Ns düşük yayılma gecikmesi ile hızlı veri aktarımı sağlar. Düşük gürültü, sıcak değiştirme ve sağlam ESD koruması için bir IOFF işlevine sahiptir, bu da çeşitli uygulamalarda güvenilir veri iletişimi için idealdir.

Texas Instruments SN74LVC245ADBR'nin Özellikleri

1. Geniş besleme voltajı aralığı: 1.65V ila 3.6V arasında bir besleme voltajı aralığında çalışabilir. Bu esneklik, çeşitli güç ortamlarında ve farklı voltaj seviyeleri gerektiren farklı devre tasarımlarında kullanılmasını sağlar.
2. Yüksek Giriş Toleransı: Cihaz 5.5V'e kadar giriş voltajlarını kabul edebilir. Bu özellik, daha yüksek voltaj seviyelerinde çalışan bileşenlerle arayüz sağlamak için kullanışlıdır ve farklı voltaj gereksinimlerine sahip olabilecek bir sistemin farklı kısımları arasında kesintisiz iletişim sağlar. Hem yüksek hem de düşük voltaj bileşenleri ile kolay entegrasyon sağlayarak karma mod sinyal çalışmasını destekler.
3. Yüksek hızlı veri iletimi: Nispeten düşük bir yayılma gecikmesine sahiptir. Örneğin, 3.3V bir kaynağında, maksimum yayılma gecikmesi TPD sadece 6,3N'dir. Bu yüksek hızlı performans, yüksek hızlı veri veri yollarında ve iletişim arayüzlerinde olduğu gibi hızlı veri aktarımının gerekli olduğu uygulamalar için uygun hale getirir.
4. Düşük gürültü özellikleri: Düşük çıkışlı toprak sıçraması açısından iyi elektrik performansı vardır (V_OLP). Örneğin, V'deki tipik koşullar altında_CC= 3.3v ve t_A= 25^∘ÖZGEÇMİŞ_OLP0.8V'den azdır. Ayrıca, yüksek bir çıkışa sahiptir (V_AH) undershoot (v_OHV) karakteristik. Aynı koşullar altında, tipik V_OHV2V'den büyük. Bu özellikler, veri iletimi sırasında sinyal gürültüsünü azaltmaya yardımcı olarak kararlı ve doğru veri iletişimi sağlar.
5. IOFF FONKSİYONU: Bir i var_kapalıSıcak değiştirme ve kısmi güç indirme modlarını desteklemesini sağlayan işlev. Ben_kapalıDevre, cihaz aşağı güç verildiğinde çıkışları devre dışı bırakır ve istenmeyen akım akışını sisteme geri önler. Bu özellik, elektrik yönetimi ve elektrik tehlikelerine karşı korumanın önemli olduğu uygulamalarda cihazın güvenilirliğini ve güvenliğini arttırır.
6. Mandallama ve ESD koruması: Jesd 17 standardına göre 250mA'yı aşan bir mandal performansı var. Ayrıca JESD 22 standardını aşan elektrostatik deşarj (ESD) koruması sağlar. Örneğin, 2000V'lik bir İnsan Vücut Modeli (HBM) ESD'ye ve 1000V'lik bir yüklü cihaz modeline (CDM) dayanabilir. Bu koruma özellikleri, cihazı daha sağlam ve elektrik dalgalanmaları ve elektrostatik deşarjlardan hasara daha az eğilimli hale getirerek, çeşitli çalışma koşullarında ömrünü ve güvenilirliğini artırır.
7. Yüksek Sürüş Özelliği: Yeterli akımı kaynaklamak ve batırmak için yeterli tahrik mukavemeti vardır, bu da çıkış pimlerine bağlı birden fazla yükü etkili bir şekilde sürmesine izin verir. Bu, bir sistemdeki diğer entegre devreler veya periferik cihazlar gibi bileşenler için önemlidir ve sinyallerin yeterli güç ve kalite ile iletilmesini sağlar.
8. Uyumluluk: Çok çeşitli mantık aileleriyle uyumlu olacak şekilde tasarlanmıştır, bu da mevcut devre tasarımlarına ve sistemlerine entegre olmayı kolaylaştırır. Bu uyumluluk tasarım sürecini basitleştirir ve birçok durumda ek seviye dönüşüm veya arayüz bileşenlerine olan ihtiyacı azaltır.

Texas Instruments SN74LVC245ADBR'nin Uygulamaları

İletişim cihazları alanında:
Kablo Modem Terminal Sistemleri:Kablo modem terminal sistemlerinde, farklı voltaj seviyelerine sahip cihazlar arasında yüksek hızlı veri iletimi ve iletişim gereklidir. SN74LVC245ADBR, 1.65V ila 3.6V arasında değişen bir güç kaynağı ile çalışabilir ve 5.5V'a kadar bir giriş voltajını kabul edebilir. Karma mod sinyal çalışmasını destekler, sistemdeki farklı yongalar veya modüller arasındaki seviye dönüşüm talebini karşılar, farklı cihazlar arasında kararlı ve hızlı veri iletimini sağlar ve sorunsuz ağ iletişimini garanti eder.
Telekomünikasyon Altyapısı:Telekomünikasyon ekipmanı genellikle çeşitli farklı voltaj standartlarına sahip bileşenler içerir ve veri iletiminin güvenilirliği ve hızı için son derece yüksek gereksinimlere sahiptir. Bu cihazın yüksek hızlı şanzıman özellikleri (maksimum yayılma gecikmesi t ile_PD3.3V'de güçlendirildiğinde 6.3Ns) ve iyi elektrik performansı (düşük çıkışlı toprak sıçrama v gibi_OLPve yüksek çıkış v_AHUnderhoot V_OHV), sinyal parazitini etkili bir şekilde azaltabilir ve doğru veri iletimini sağlayabilir, telekomünikasyon altyapısının sinyal işleme ve iletim bağlantılarında önemli bir rol oynayabilir.
Bilgisayar ve ağ cihazları alanında:
Sunucular:Sunucuların içinde büyük miktarda veri etkileşimi vardır ve farklı bileşenleri bağlamak için etkili veri yolu arayüzleri gereklidir. SN74LVC245ADBR'nin yüksek sürüş özelliği ve hızlı sinyal iletim hızı, sunuculardaki yüksek hızlı veri veri yollarının gereksinimlerini karşılamasını, bellek, işlemciler ve diğer çevre birimleri arasında hızlı veri alışverişi gerçekleştirmesini ve sunucunun genel performansını iyileştirmesini sağlar.
Ağ Anahtarları:Ağ anahtarları, verilerin farklı bağlantı noktaları arasında hızlı ve doğru bir şekilde iletilmesini gerektirir. Bu cihazın düşük yayılma gecikmesi ve kararlı elektriksel özellikleri, anahtarın dahili veri yolunda veri paketi iletiminin verimliliğini ve doğruluğunu sağlar, veri kaybı veya hatalarından kaçınır ve ağ anahtarlamasının kararlı çalışmasını sağlar.
Ekran ve kontrol cihazları alanında:
LED ekranlar:LED ekran sistemlerinde, kontrol sinyalleri ve verilerin LED sürücü çipine doğru bir şekilde iletilmesi gerekir. SN74LVC245ADBR, farklı voltaj seviyelerine sahip cihazlar arasında iletişimi sağlayabilir, mikrodenetleyicilerden veya diğer kontrol yongalarından LED sürücüye güvenilir bir şekilde iletebilir. Aynı zamanda, koruma işlevleri, LED ekranın ve net görüntü ekranının kararlı çalışmasını sağlayarak sistemdeki elektriksel parazit ile etkili bir şekilde başa çıkabilir.
Motor Sürücüler:Motor sürücüleri çalıştığında, kontrol sinyalleri almaları ve motoru çalıştırmak için sürmeleri gerekir. SN74LVC245ADBR, kontrol sinyallerini izole etmek ve sürmek için kullanılabilir. Yüksek sürüş özelliği, sinyal gücü için motor sürücülerin gereksinimlerini karşılayabilir. Aynı zamanda, motor çalışması sırasında elektrik gürültüsü üretildiği bir ortamda, bu cihazın anti-müdahale ve koruma özellikleri kontrol sinyallerinin doğru iletimini sağlayabilir ve motorun kesin kontrolünü sağlayabilir.
Diğer uygulama alanlarında:
G/Ç genişleticilerinin uygulama senaryosunda, mikrodenetleyicinin giriş/çıkış bağlantı noktalarının sayısını genişletmek ve güvenilir sinyal iletimini sağlamak gerekir. SN74LVC245ADBR, farklı voltajlara sahip G/Ç aygıtları ve mikrodenetleyici arasında iletişim kurabilir. Esnek voltaj uyarlanabilirliği ve kararlı elektrik performansı, genişletilmiş G/Ç bağlantı noktalarının düzgün çalışabilmesini ve sistemin G/Ç kaynak genişlemesine olan talebini karşılayabilmesini sağlar.

Texas Instruments SN74LVC245ADBR'nin özellikleri

Texas Instruments SN74LVC245ADBR'nin Veri Sayfası

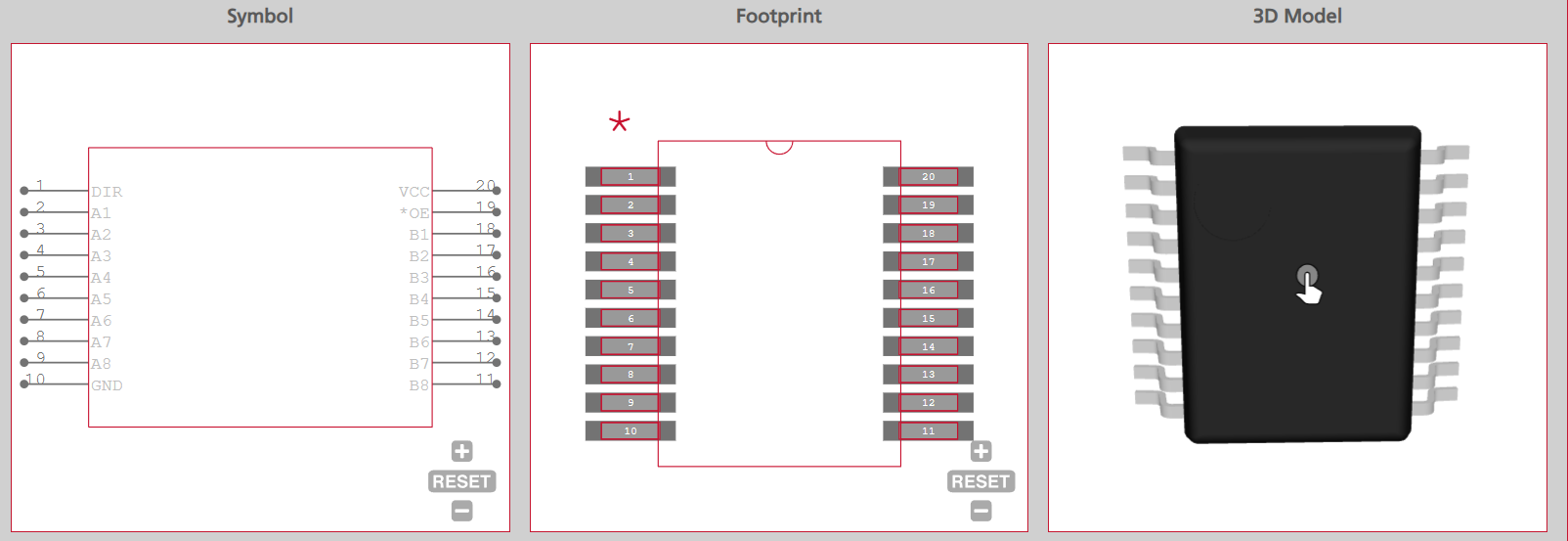

Texas Instruments SN74LVC245ADBR'sSembol, ayak izi ve 3D model

Texas Instruments SN74LVC245ADBR, SSOP - 20 Paket1'de 20 pinli bir cihazdır. Pinout aşağıdaki gibidir:

1. Pimler 1 - 8 (A1 - A8): Bunlar, BUS A için giriş pimleridir. Bir kaynak cihazdan veri alırlar.
2. Pimler 10 - 17 (B1 - B8): Bunlar BUS B için çıkış pimleridir. Bir hedef cihaza veri gönderirler.
3. Pim 9 (DIR): Bu yön - kontrol pimidir. DIR yüksek olduğunda, veriler A otobüsünden B veri yolu.
4. Pin 18 (OE): Bu çıkış - PIN etkinleştir. OE düşük olduğunda, çıkışlar etkinleştirilir ve verilerin aktarılmasına izin verir. OE yüksek olduğunda, çıkışlar yüksek empedans durumundadır.
5. Pin 19 (VCC): Bu, pozitif besleme voltajına (1.65V ila 3.6V arasında değişen) bağlı güç - besleme pimidir.
6. Pim 20 (GND): Bu, cihaz için elektrik referansı sağlayan toprak pimidir.

Texas Instruments SN74LVC245ADBR'nin Kategori-Logic Denetleyicisi, Mantık IC

Mantık IC, yani mantık entegre devresi, birden çok mantık geçidi devrelerini entegre eden bir yarı iletken cihazdır. Dahili olarak, transistörlere dayanır. Farklı düzenlemeler ve kombinasyonlar yoluyla, kapılar veya kapılar gibi mantık kapıları veya kapılar oluşturulmaz ve çok katmanlı metal ara bağlantılar yardımıyla sinyal iletimi elde edilir. Boolean mantık operasyonlarına dayanarak, mantık IC'ler karmaşık hesaplama ve kontrol fonksiyonları yapabilir ve modern elektronik teknolojinin çekirdeğidir. Zengin bir çeşit mantık IC tipi vardır. Standart mantık kapısı devreleri temel boole operasyonlarını uygulamak için kullanılır; Kompozit mantık kapıları çoklu standart kapılardan oluşur ve daha karmaşık mantık işlevlerini tamamlayabilir; TTL (transistör-transistör mantığı) hızlı bir hıza sahiptir, ancak nispeten yüksek güç tüketimine sahiptir, CMO'lar (tamamlayıcı metal-oksit-sememüktör) düşük güç tüketimi ile bilinir ve günümüzde ana teknolojidir; Programlanabilir mantık cihazları, kullanıcı ihtiyaçlarına göre mantık işlevlerini özelleştirmek için programlanabilir; Uygulamaya özgü entegre devreler, toplu üretim sırasında optimize edilmiş performans ve daha düşük maliyetlerle belirli uygulamalar için tasarlanmıştır. Mantık ics son derece yaygın olarak uygulanır. Bilgisayarlarda, CPU'lar ve GPU'lar gibi çekirdek bileşenlerin temelidir. İletişim cihazlarında, veri paketi işleme ve yönlendirme gibi önemli görevleri üstlenirler. Akıllı telefonlar ve akıllı TV'ler gibi tüketici elektroniğinde temel işlemleri ve gelişmiş işlevleri destekler. Endüstriyel otomasyon alanında, hassas kontrol ve veri işleme için kullanılırlar. Otomotiv elektroniklerinde motor yönetimine, güvenlik sistemlerine vb. Yardımcı olurlar.
Texas Instruments 'SN74LVC245ADBRolağanüstü bir mantık IC'dir. Sekizli bir veri yolu alıcı -verici olarak, 1.65V ila 3.6V arasında değişen bir güç kaynağı ile çalışabilir ve çeşitli voltaj ortamlarına uyum sağlayarak 5.5V'a kadar bir giriş voltajına dayanabilir. Yüksek hızlı şanzıman, düşük gürültü, IOFF fonksiyonu ve iyi ESD (elektrostatik deşarj) ve mandallama koruması gibi özelliklerle, veri iletim senaryolarında mükemmel performans gösterir ve çeşitli cihazlar arasında veri etkileşimi için istikrarlı garantiler sağlar.

SN74LVC245ADBR'nin Üreticisi-Texas enstrümanları

Texas Instruments, mantık IC alanında dikkate değer özellikler elde etti. 1958'de mühendis Jack Kilby, ilk ticari entegre devreyi icat etti ve birden fazla elektronik bileşeni tek bir yarı iletken substrat üzerine entegre etti. Bu yenilik, entegre devreler için yeni bir minyatürizasyon ve gelişmiş işlevsellik çağını başlattı. Daha sonra, Ti sürekli yenilik yaptı. 1963'te, güç tüketimini önemli ölçüde azaltan ve performansı geliştiren Silikon Kapısı teknolojisini tanıttı ve entegre devrelerin daha sonraki gelişimi için sağlam bir temel oluşturdu. TI, Dijital Sinyal İşlemcileri (DSP'ler) gibi çeşitli mantık IC ürünleri sunar. Ürünleri, iletişim, bilgi işlem ve otomotiv dahil olmak üzere birçok alanda yaygın olarak kullanılmaktadır, çeşitli endüstrilerde teknolojik yenilik ve gelişimi kolaylaştırır. 2024'te yeni başlatılan programlanabilir mantık cihaz serisi oldukça entegre ve sistem karmaşıklığını azaltabilir ve bir kez daha mantık IC alanındaki lider konumunu gösterebilir.
