.Vishay SI4946Bey-T1-GE360V (DS) olarak derecelendirilen çift N kanallı bir mosfet, maksimum birleşme sıcaklığı 175 & deg; c'dir ve yüksek sıcaklık ortamlarında güvenilir bir çalışma sağlar. % 100 RG test edilir, tutarlı kalite ve performans sağlar. Cihaz, IEC 61249-2-21 halojensiz standartlara ve ROHS 2002/95/EC direktiflerine bağlı olarak çevre dostu hale getirir. SO -8 paketi, yoğun devre kartlarında kolay yüzey montajı sağlayan mükemmel elektrik ve mekanik özellikler sunar. Bu MOSFET geniş uygulamalar bulur. Otomotiv elektroniğinde, DC-DC dönüştürücülere güç verir ve LED aydınlatmayı kontrol eder. Endüstriyel ortamlarda, otomasyon sistemlerindeki motorları yönlendirir ve güçlendirir. Tüketici elektroniği için, mobil cihaz şarj cihazlarındaki güç kayıplarını azaltır ve pil verimliliğini artırır, çok yönlü ve güvenilir bir yarı iletken çözeltisi olduğunu kanıtlar.
Vishay SI4946Bey-T1-GE3'ün özellikleri
.Vishay SI4946Bey-T1-GE3Aşağıdaki dikkate değer özelliklere sahip çift N-kanal 60V (DS) 175 & DEG; C MOSFET'tir:
Çevre Koruma Özellikleri:IEC 61249-2-21 tarafından tanımlanan halojensiz standarda uygundur ve aynı zamanda ROHS Direktifi 2002/95/EC'nin gereksinimlerini karşılamaktadır. Kurşunsuz ve halojensizdir, çevre korumasında mükemmel performans gösterir. Elektronik atıkların neden olduğu çevre kirliliğini azaltmaya yardımcı olan tehlikeli maddeler üzerinde katı kısıtlamalar olan uygulama senaryoları için uygundur.
Yüksek çalışma sıcaklığı:Maksimum bağlantı sıcaklığı, mükemmel yüksek sıcaklık direnç performansına sahip 175 & DEG; C'ye ulaşabilir. Bu, cihazın yüksek sıcaklık ortamlarında stabil bir şekilde çalışmasını sağlar ve otomotiv ve endüstriyel kontrol gibi sıkı sıcaklık gereksinimlerine sahip alanlar için uygundur, uygulama kapsamını genişletir.
Kapsamlı Testler:Ürün kalitesi ve performansının tutarlılığını ve güvenilirliğini sağlamak için% 100 RG testine tabi tutulur. Sıkı testler geçiren ürünler, pratik kullanımda tasarım gereksinimlerini daha iyi karşılayabilir, başarısızlık riskini azaltabilir ve sistemin istikrarını artırabilir.
Ambalaj Formu:SO-8 ambalaj formunu benimser. Bu ambalaj formu, makul bir pim düzeni ile iyi elektrik ve mekanik özelliklere sahiptir, bu da kurulum ve lehimleme için uygun hale getirir. Ürün hacmini azaltmaya ve entegrasyon seviyesini iyileştirmeye yardımcı olan yüksek yoğunluklu devre kartlarında yüzey montajı için uygundur.
Çevre Koruma Özellikleri:IEC 61249-2-21 tarafından tanımlanan halojensiz standarda uygundur ve aynı zamanda ROHS Direktifi 2002/95/EC'nin gereksinimlerini karşılamaktadır. Kurşunsuz ve halojensizdir, çevre korumasında mükemmel performans gösterir. Elektronik atıkların neden olduğu çevre kirliliğini azaltmaya yardımcı olan tehlikeli maddeler üzerinde katı kısıtlamalar olan uygulama senaryoları için uygundur.
Yüksek çalışma sıcaklığı:Maksimum bağlantı sıcaklığı, mükemmel yüksek sıcaklık direnç performansına sahip 175 & DEG; C'ye ulaşabilir. Bu, cihazın yüksek sıcaklık ortamlarında stabil bir şekilde çalışmasını sağlar ve otomotiv ve endüstriyel kontrol gibi sıkı sıcaklık gereksinimlerine sahip alanlar için uygundur, uygulama kapsamını genişletir.
Kapsamlı Testler:Ürün kalitesi ve performansının tutarlılığını ve güvenilirliğini sağlamak için% 100 RG testine tabi tutulur. Sıkı testler geçiren ürünler, pratik kullanımda tasarım gereksinimlerini daha iyi karşılayabilir, başarısızlık riskini azaltabilir ve sistemin istikrarını artırabilir.
Ambalaj Formu:SO-8 ambalaj formunu benimser. Bu ambalaj formu, makul bir pim düzeni ile iyi elektrik ve mekanik özelliklere sahiptir, bu da kurulum ve lehimleme için uygun hale getirir. Ürün hacmini azaltmaya ve entegrasyon seviyesini iyileştirmeye yardımcı olan yüksek yoğunluklu devre kartlarında yüzey montajı için uygundur.
Vishay SI4946Bey-T1-GE3'ün Uygulamaları
Vishay Si4946bey-T1-GE3, çift N-kanallı 60V (DS) 175 & DEG; C MOSFET'dir. Kendi özellikleri sayesinde, çok sayıda alanda çok çeşitli uygulamalara sahiptir:
Otomotiv Elektronik Alanı:175 & DEG; C'lik yüksek maksimum bağlantı sıcaklığı nedeniyle, otomotiv motor bölmesi gibi yüksek sıcaklık ortamlarına uyum sağlayabilir. Araçların güç yönetim sisteminde kullanılabilir. Örneğin, pil voltajını farklı elektronik cihazların gerektirdiği sabit bir voltaja dönüştürebilir. DC-DC dönüştürücüde bir anahtarlama elemanı olarak, otomotiv elektronik cihazlarının kararlı çalışmasını sağlamak için akımın açılmasını etkili bir şekilde kontrol edebilir. Otomotiv aydınlatma sisteminde, özellikle LED far sürücü devresinde, hızlı anahtarlama özelliklerini kullanarak, LED akımının kesin kontrolünü sağlayabilir, parlaklığı ayarlayabilir ve enerji tüketimini azaltabilir.
Endüstriyel Kontrol Alanı:Endüstriyel motor sürücü açısından, bir güç anahtarı tüpü olarak kullanılabilir. 60V'lik bir drenaj kaynaklı voltaj ve nispeten yüksek bir sürekli drenaj akımı (farklı sıcaklıklarda karşılık gelen nominal değerlerle) ile, küçük ve orta güç motorları için kararlı bir tahrik akımı sağlayabilir ve motorların başlatma, durma ve dönüş hızını kontrol edebilir. Fabrika otomasyon ekipmanlarının güç devresinde, ekipmanın kararlı çalışmasını sağlamak için voltaj dönüşümü ve güç düzenlemesi gerçekleştirebilir. Halojensiz ve ROHS uyumlu özellikleri de endüstrinin çevre koruma gereksinimlerini karşılamaktadır.
Tüketici Elektroniği Alanı:Dizüstü bilgisayarlar ve tabletler gibi mobil cihazların güç yönetimi modüllerinde, düşük direncinden yararlanarak (farklı kapı kaynağı voltajlarında belirli direnç değerleri ile), güç dönüşüm işlemi sırasında enerji kaybını azaltabilir ve pil ömrünü iyileştirebilir. Bazı küçük şarj cihazlarında, bir anahtarlama cihazı olarak, alternatif akımı cihazı şarj etmek için uygun doğrudan akıma dönüştürerek verimli voltaj dönüşümü elde edebilir. SO-8 ambalaj formu ayrıca kompakt bir devre kartındaki düzeni kolaylaştırır.
Otomotiv Elektronik Alanı:175 & DEG; C'lik yüksek maksimum bağlantı sıcaklığı nedeniyle, otomotiv motor bölmesi gibi yüksek sıcaklık ortamlarına uyum sağlayabilir. Araçların güç yönetim sisteminde kullanılabilir. Örneğin, pil voltajını farklı elektronik cihazların gerektirdiği sabit bir voltaja dönüştürebilir. DC-DC dönüştürücüde bir anahtarlama elemanı olarak, otomotiv elektronik cihazlarının kararlı çalışmasını sağlamak için akımın açılmasını etkili bir şekilde kontrol edebilir. Otomotiv aydınlatma sisteminde, özellikle LED far sürücü devresinde, hızlı anahtarlama özelliklerini kullanarak, LED akımının kesin kontrolünü sağlayabilir, parlaklığı ayarlayabilir ve enerji tüketimini azaltabilir.
Endüstriyel Kontrol Alanı:Endüstriyel motor sürücü açısından, bir güç anahtarı tüpü olarak kullanılabilir. 60V'lik bir drenaj kaynaklı voltaj ve nispeten yüksek bir sürekli drenaj akımı (farklı sıcaklıklarda karşılık gelen nominal değerlerle) ile, küçük ve orta güç motorları için kararlı bir tahrik akımı sağlayabilir ve motorların başlatma, durma ve dönüş hızını kontrol edebilir. Fabrika otomasyon ekipmanlarının güç devresinde, ekipmanın kararlı çalışmasını sağlamak için voltaj dönüşümü ve güç düzenlemesi gerçekleştirebilir. Halojensiz ve ROHS uyumlu özellikleri de endüstrinin çevre koruma gereksinimlerini karşılamaktadır.
Tüketici Elektroniği Alanı:Dizüstü bilgisayarlar ve tabletler gibi mobil cihazların güç yönetimi modüllerinde, düşük direncinden yararlanarak (farklı kapı kaynağı voltajlarında belirli direnç değerleri ile), güç dönüşüm işlemi sırasında enerji kaybını azaltabilir ve pil ömrünü iyileştirebilir. Bazı küçük şarj cihazlarında, bir anahtarlama cihazı olarak, alternatif akımı cihazı şarj etmek için uygun doğrudan akıma dönüştürerek verimli voltaj dönüşümü elde edebilir. SO-8 ambalaj formu ayrıca kompakt bir devre kartındaki düzeni kolaylaştırır.
Vishay SI4946Bey-T1-GE3'ün özellikleri
| Ürün kategorisi | Mosfet | ROHS | Detaylar |
| ULAŞMAK | Detaylar | Teknoloji | Si |
| Montaj stili | SMD/SMT | Paket / Dava | Soic-8 |
| Transistör polaritesi | N-kanallı | Kanal sayısı | 2 kanal |
| VDS - Drenaj kaynaklı arıza voltajı | 60 V | Kimlik - Sürekli Drenaj Akımı | 6.5 a |
| RDS on - Drenaj -kaynak direnci | 41 Mohms | VGS - GATE -SOURCE Voltajı | - 20 V, + 20 V |
| VGS Th - Gate -Source Eşik Voltajı | 1 V | QG - Kapı Şarjı | 17 NC |
| Minimum çalışma sıcaklığı | - 55 c | Maksimum çalışma sıcaklığı | + 175 c |
| PD - Güç dağılımı | 3.7 W | Kanal modu | Geliştirme |
| Tren | Trenchfet | Seri | SI4 |
| Marka | Vishay Semiconductors | Konfigürasyon | Çift |
| Sonbahar saati | 10 ns | İleri Transcondudence - Min | 24 s |
| Ürün türü | Mosfet | Yükselme süresi | 12 ns |
| Fabrika Paketi Miktarı | 2500 | Alt kategori | Mosfets |
| Transistör tipi | 2 n-kanal | Tipik Kapatma Gecikme Süresi | 25 ns |
| Tipik açma gecikme süresi | 10 ns | Bölüm # takma adlar | SI4946bey-ge3 |
| Birim ağırlık | 0.026455 oz |
Vishay SI4946Bey-T1-GE3'ün veri sayfası
Vishay SI4946Bey-T1-GE3'ün Kategorisi- MOSFET'ler
Metal-oksit-iletkenli alan-etki transistörleri (MOSFET'ler), yüksek giriş empedansı, hızlı anahtarlama hızları ve düşük güç tüketimi ile ünlü, modern elektroniklerde önemli bileşenlerdir. Bu özellikler onları güç yönetim sistemlerinden yüksek frekanslı anahtarlama devrelerine kadar çok çeşitli uygulamalar için ideal hale getirir. MOSFET'ler, kapı terminaline uygulanan bir elektrik alanı aracılığıyla kaynak ve tahliye terminalleri arasındaki akımın akışını kontrol ederek çalışır. Bu voltaj kontrollü işlem, verimli enerji dönüşümü ve yönetimini sağlayan gücün hassas düzenlenmesine izin verir. Hızla açma ve kapama yetenekleri, elektrik kayıplarını hızla azaltarak elektronik cihazların genel verimliliğini artırır. Çeşitli endüstrilerde, MOSFET'ler vazgeçilmez roller oynarlar. Otomotiv sektöründe, motor kontrol ünitelerinde ve aydınlatma sistemlerinde kullanılırlar; Tüketici elektroniğinde, akıllı telefonlarda ve dizüstü bilgisayarlarda pil ömrünü optimize ederler; Ve endüstriyel uygulamalarda motorlar sürüyorlar ve güç dağıtımını yönetiyorlar.
Mevcut birçok mosfet arasında,Vishay SI4946bey-T1-GE3öne çıkıyor. Çift N-kanallı 60V (DS) 175 & DEG; C MOSFET olarak, yüksek sıcaklık toleransı, çevresel dostluk ve güvenilirliği birleştirir. % 100 RG testi tutarlı performans sağlarken, SO-8 paketi kolay entegrasyonu kolaylaştırır. İster otomotiv, endüstriyel veya tüketici elektroniğinde olsun, bu MOSFET güç yönetimi ihtiyaçları için sağlam ve verimli bir çözüm sunar.
Mevcut birçok mosfet arasında,Vishay SI4946bey-T1-GE3öne çıkıyor. Çift N-kanallı 60V (DS) 175 & DEG; C MOSFET olarak, yüksek sıcaklık toleransı, çevresel dostluk ve güvenilirliği birleştirir. % 100 RG testi tutarlı performans sağlarken, SO-8 paketi kolay entegrasyonu kolaylaştırır. İster otomotiv, endüstriyel veya tüketici elektroniğinde olsun, bu MOSFET güç yönetimi ihtiyaçları için sağlam ve verimli bir çözüm sunar.
SI4946Bey-T1-GE3'ün üreticisi-Vishay
Vishay, MOSFET'ler alanında dikkate değer bir başarı elde etti. Küresel olarak ünlü bir elektronik bileşen üreticisi olarak, derin teknolojik birikimi ve sürekli inovasyon yatırımı ile çeşitli ürün yelpazesi geliştirmiştir. MOSFET ürünleri, düşük voltajdan yüksek voltaja ve standart tiplerden özel uygulamalara kadar çeşitli endüstrilerin ihtiyaçlarını karşılayan geniş bir spektrumu kapsamaktadır. Vishay teknolojik yenilikte belirgin bir şekilde öne çıkıyor. Örneğin, gelişmiş kaynak - flip teknolojisine sahip MOSFET'ler, direnci önemli ölçüde azaltır ve güç yoğunluğunu ve termal performansı artırır. Geliştirilen dördüncü - nesil E - Serisi güç mosfets, ON - direnç ve kapı yükünün ürününü büyük ölçüde azalttı ve enerji dönüşüm verimliliğini artırdı. Ambalaj teknolojisi açısından Vishay, çeşitli gelişmiş ambalaj formları geliştirmiştir. Örneğin PowerPak serisi, ısı dağılımını etkili bir şekilde artırabilir, ürün büyüklüğünü azaltabilir ve entegrasyonu artırabilir. Piyasa performansı açısından, Vishay'ın MOSFET'leri 200V'nin altındaki segmentte en üst sırada yer alan küresel pazar payına sahiptir. Ürünleri otomotiv elektroniği, endüstriyel kontrol, tüketici elektroniği, iletişim ekipmanları ve diğer alanlarda yaygın olarak kullanılmaktadır. Otomotiv elektroniğinde, motor tahrik ve pil yönetimine uygulanır; Endüstriyel kontrolde, motorları sürmek ve gücü düzenlemek için kullanılırlar; Tüketici elektroniğinde güç yönetimini optimize ederler ve pil ömrünü uzatırlar. Dahası, Vishay kesinlikle çevre koruma standartlarına bağlıdır. Ürünleri kurşun - ücretsiz, halojen - ücretsiz ve ROHS direktifine uygundur. Bu avantajlarla, Vishay'ın MOSFET'leri dünya çapında elektronik mühendisler tarafından son derece güvenilir ve MOSFETS alanında önemli bir pozisyon işgal eder.

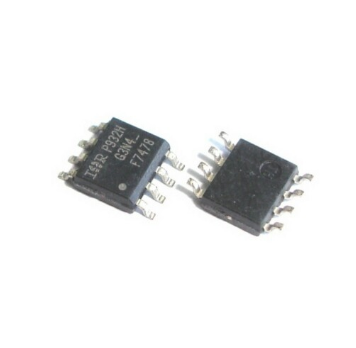

SI4946Bey-T1-GE3 Alternatif Parçalar: IRF7478TRPBF
<td da| Paylaşılan özellikleri gizle |  |  |
| Parça numarası | SI4946Bey-T1-GE3+Bomba | IRF7478TRPBF+Bomba |
| Üretici: | Vishay Silikonix | Infineon Technologies |
| Tanım: | MOSFET 2N-CH 60V 6.5A 8-SOIC | MOSFET N-CH 60V 7A 8-SOIC |
| Fabrika Kurşun Süresi: | 14 hafta | 12 hafta |
| Mount: | Yüzey montajı | Yüzey montajı |
| Montaj Türü: | Yüzey montajı | Yüzey montajı |
| Paket / Dava: | 8-SOIC (0.154, 3.90mm genişlik) | 8-SOIC (0.154, 3.90mm genişlik) |
| Pim sayısı: | 8 | 8 |
| Ağırlık: | 506.605978mg | - |
| Transistör elemanı malzemesi: | SİLİKON | - |
| Akım - Sürekli Drenaj (ID) @ 25 ℃: | 6.5a | 7a ta |
| Eleman sayısı: | 2 | - |
| Gecikme Süresi'ni kapat: | 25 ns | 44 ns |
| Çalışma sıcaklığı: | -55 ° C ~ 175 ° C TJ | -55 ° C ~ 150 ° C TJ |
| Ambalajlama: | Bant ve Reel (TR) | Bant ve Reel (TR) |
| Seri: | Trenchfet® | Hexfet® |
| Yayınlandı: | 2013 | 2004 |
| JESD-609 Kodu: | E3 | - |
| Parça Durumu: | Aktif | Yeni Tasarımlar İçin Değil |
| Nem duyarlılık seviyesi (MSL): | 1 (sınırsız) | 1 (sınırsız) |
| Sonlandırma Sayısı: | 8 | - |
| ECCN Kodu: | Ear99 | Ear99 |
| Rezistans: | 41mohm | 26mohm |
| Terminal Finish: | Mat teneke | - |
| Maksimum güç dağıtımı: | 3.7W | - |
| Terminal Formu: | Martı kanadı | - |
| Tepe geri akış sıcaklığı (CEL): | 260 | - |
| Time@Peak Reclow Sıcaklık Max (ler): | 30 | - |
| Temel Parça Numarası: | SI4946 | - |
| PIN Sayısı: | 8 | - |
| Eleman yapılandırması: | Çift | Bekar |
| Çalışma Modu: | Geliştirme modu | - |
| Güç dağılımı: | 2.4W | 2.5W |
| Gecikme süresini aç: | 10 ns | 7.7 ns |
| FET Türü: | 2 n-kanal (çift) | N-kanallı |
| RDS on (maks.) @ İd, vgs: | 41m ω @ 5.3a, 10v | 26m ω @ 4.2a, 10v |
| VGS (TH) (MAX) @ ID: | 3V @ 250μA | 3V @ 250μA |
| Giriş Kapasitansı (CISS) (MAX) @ VDS: | 840pf @ 30V | 1740pf @ 25V |
| Kapı şarjı (qg) (maks) @ vgs: | 25nc @ 10v | 31nc @ 4.5v |
| Yükselme Süresi: | 12ns | 2.6ns |
| Sonbahar Süresi (tip): | 10 ns | 13 ns |
| Sürekli Drenaj Akımı (ID): | 5.3a | 4.2a |
| Eşik voltajı: | 2.4V | 3V |
