.Texas Instruments SN74ACT16245QDLREPyüksek performanslı 16 bit otobüs alıcısıdır. Sert endüstriyel ve otomotiv ortamları için tasarlanan, -40 ° C ila +125 ° C güvenilir bir şekilde çalışır. 8 bitlik çift ters olmayan 3 durumlu mimarisi ile etkili çift yönlü veri aktarımını sağlar. TTL uyumluluğu, düşük gürültü çalışması ve mükemmel veri yolu sürüş özellikleri sunar, bu da zorlu uygulamalarda yüksek hızlı veri iletişimi için idealdir.
Texas Instruments SN74ACT16245QDLREP'in Özellikleri
Texas Instruments'tan SN74ACT16245QDLREP birYüksek performanslı 16 bit otobüs alıcısı, özellikle zorlu ortamlarda endüstriyel ve otomotiv uygulamaları için tasarlanmıştır. Aşağıda temel özelliklerinin bir özeti:
Geniş bir sıcaklık aralığında güvenilirlik
Çalışma sıcaklığı aralığı: -40 ° C ila +125 ° C, hem yüksek hem de düşük sıcaklık ortamları için uygun.
JEDEC endüstrisi standartlarına uygun bileşen sertifikasına sahiptir ve Hast (yüksek oranda hızlandırılmış stres testi) ve sıcaklık döngüsü gibi hızlandırılmış yaşam testlerini geçerek uzun süreli stabilite sağlar.
Çift yönlü veri iletimi
Asenkron çift yönlü otobüs iletişimini destekleyen çift 8 bitlik ters olmayan üç durumlu alıcı-verici mimarisine sahiptir.
Veri akışı yönü (A → B veya B → A) DIR pimi tarafından kontrol edilir ve G pimi, veri yolu tamamen izole edebilir.
TTL uyumluluğu ve otobüs sürüş özelliği
Giriş TTL voltajı ile uyumludur ve çıkış, doğrudan veri yolu hatlarını sürmesine izin veren üç durumlu bir tasarıma sahiptir.
Çift yönlü veri iletimini destekler ve PCB düzenini optimize eden delik açısından bir mimariye sahiptir.
Düşük gürültü tasarımı
Dağıtılmış VCC ve GND PIN konfigürasyonu, yüksek hızlı anahtarlama sırasında gürültü parazitini azaltır.
Yüksek frekanslı veri iletim senaryoları için uygundur.
Gelişmiş üretim desteği
Uzun vadeli tedarik istikrarı sağlamak için DMS (üretim kaynağını azaltma) sorunları için gelişmiş destek sağlar.
Müşterilerin tedarik zinciri risklerini yönetmesi için uygun olan iyi kurulmuş bir ürün değişikliği bildirim mekanizmasına sahiptir.
Ambalaj ve uyumluluk

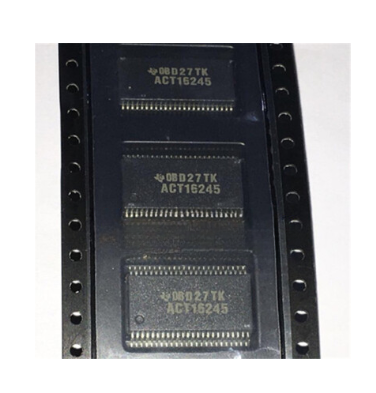

SSOP (DL) içinde paketlenir ve ROHS standardına uygun bant ve makara ambalajında gelir.
Texas Instruments Widebus ailesinin bir üyesidir ve aynı serideki diğer cihazlarla pin uyumludur.
Teknik Özellikler
Güç kaynağı voltajı: 4.5V ila 5.5V (VCC)
Giriş Voltaj Aralığı: -0.5V -VCC + 0.5V
Çıktı Akımı: ± 24mma (sürekli)
Çalışma sıcaklığı: -40 ° C ila +125 ° C
Texas Instruments SN74ACT16245QDLREP'in Uygulamaları
Bilgisayar sistemleri: Bilgisayar mimarilerinde, CPU, bellek ve çevresel cihazlar gibi farklı bileşenler arasında veri iletişimi için kullanılabilir. Örneğin, bellek veriyolu ve G/Ç veri yolu arasında veri aktarabilir, böylece gerektiğinde uygun veri akışı ve izolasyonu sağlar. PCB düzenini, karmaşık bilgisayar anakart tasarımlarında faydalı olan mimarlık yoluyla akışı ile optimize etmeye yardımcı olur.
Endüstriyel otomasyon: Endüstriyel kontrol sistemlerinde, bu alıcı -verici farklı kontrol birimlerini, sensörleri ve aktüatörleri bağlamak için kullanılabilir. Sert endüstriyel ortamlardaki çeşitli cihazlar arasında güvenilir veri iletimine izin verir ve genişletilmiş sıcaklık performansı - 40 ° C ila 125 ° C arasında aşırı koşullarda çalışmayı sağlar. Ayrıca, otomasyon sisteminin farklı kısımları arasında gerekli olan eşzamansız iki yönlü iletişimi de işleyebilir.
Telekomünikasyon ekipmanı: Yönlendiriciler, anahtarlar ve baz istasyonları gibi telekom cihazlarında, SN74ACT16245QDLREP, farklı modüller veya kartlar arasındaki veri iletimi için kullanılabilir. Veri sinyallerinin bütünlüğünün sağlanmasına yardımcı olur ve gerekli izolasyon ve veri yolu kullanma özelliklerini sağlar. 3 - durum çıktıları, çoklu cihaz iletişim senaryosunda veri yolu hatlarını verimli bir şekilde yönetmek için kullanışlıdır.
Test ve ölçüm ekipmanı: Osiloskoplar, mantık analizörleri ve sinyal jeneratörleri gibi test cihazları tasarlarken, bu alıcı -verici farklı alt sistemleri arayüz etmek için kullanılabilir. Ölçüm devresi ile ekran veya kontrol birimleri arasında doğru veri aktarımına izin verir. Geliştirilmiş Azalan Üretim Kaynakları (DMS) desteği, bu tür ekipmanlarda bileşenin uzun vadeli kullanılabilirliğini ve güvenilirliğini sağlar.
Texas Instruments SN74ACT16245QDLREP'in Veri Sayfası

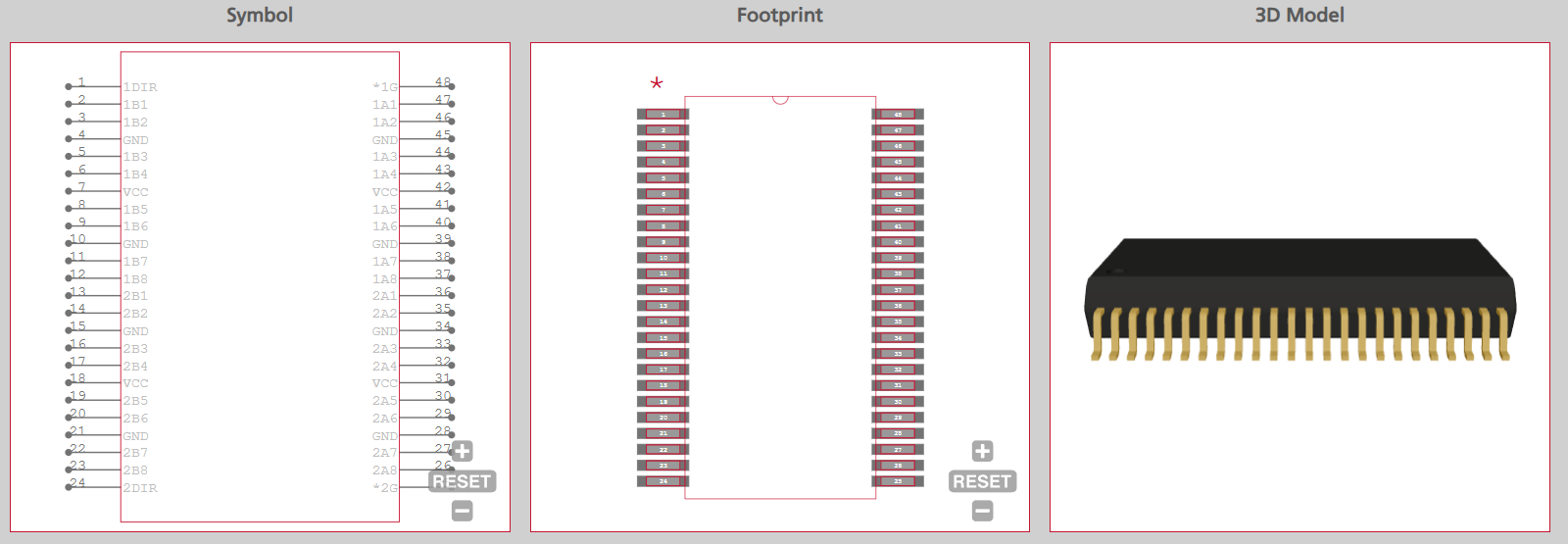

Texas Instruments SN74ACT16245QDLREP'in Pinouts
Güç ve zemin pimleri:
VCC: Bu pim, tipik olarak 4.5V ila 5.5V aralığında çalışan güç kaynağına bağlanır. Cihazın çalışması için gerekli elektrik gücünü sağlar.
Gnd: Toprak pimi çip için elektrik referans noktası görevi görür. Elektrik devresini tamamlamak için devre kartının zemin düzlemine bağlanır.
- Veri pimleri:
A0 - A7: Bunlar, Veri Bus A için giriş/çıkış pimleridir. Yön kontrolüne bağlı olarak veri iletmek veya almak için kullanılabilirler.
B0 - B7: Bunlar, A0 - A7'ye benzer, ancak diğer veri veri yolu için Veri Bus B için giriş/çıkış pimleridir.
Kontrol pimleri:
Direk: Yön kontrol pimi. Bu pim yüksek olduğunda, veriler A otobüsünden B veri yolu B'ye aktarılır (A → B). Düşük olduğunda, veriler Bus B'den A'ya A (B → A) 'a aktarılır.
G: Çıktı PIN'i etkinleştir/devre dışı bırak. Bu pim düşük olduğunda, çıkışlar etkinleştirilir ve verilerin otobüsler arasında aktarılmasına izin verir. Yüksek olduğunda, çıkışlar yüksek empedans durumundadır ve otobüsleri etkili bir şekilde birbirinden izole eder.
Neden Texas Instruments SN74ACT16245QDLREP？
Seçmek için birkaç zorlayıcı neden varTexas Instruments SN74ACT16245QDLREP 16 bit otobüs alıcı:
- Zorlu ortamlarda güvenilirlik: -40 ° C ila +125 ° C çalışma sıcaklığı aralığında, aşırı soğuk veya sıcak koşullarda güvenilir bir şekilde çalışabilir, bu da sıcaklık değişimlerinin yaygın olduğu endüstriyel ve otomotiv uygulamaları için uygun hale getirir. JEDEC endüstri standartlarına uygunluğu ve Hast ve Sıcaklık Bisikleti gibi hızlandırılmış yaşam testlerinin başarılı bir şekilde geçmesi, uzun vadeli istikrar ve dayanıklılık daha da sağlar.
- Verimli çift yönlü veri iletimi: Çift 8 bitlik ters olmayan üç durumlu alıcı-verici mimarisi, kesintisiz asenkron çift yönlü otobüs iletişimini sağlar. DIR PIN üzerinden veri akış yönünü kontrol etme ve G PIN'ini kullanarak veri yolu tamamen izole etme yeteneği, karmaşık sistem işlemleri için çok önemli olan veri aktarımını yönetmede esneklik ve hassasiyet sağlar.
- TTL uyumluluğu ve güçlü sürüş özelliği: Girişte TTL voltajı uyumlu olmak ve üç durumlu bir çıkış tasarımına sahip olmak, ek karmaşık devre olmadan doğrudan arayüz oluşturmasına ve bus hatlarıyla doğrudan arayüz oluşturmasına ve sürmesine izin verir. Bu, tasarım sürecini basitleştirir ve bileşen sayısını azaltır, baskılı devre kartından (PCB) hem alan hem de maliyet tasarrufu sağlar. Çift yönlü veri aktarımı ve PCB düzeni için optimize edilmiş delikten mimari desteği, kullanılabilirliğini daha da artırır.
- Düşük gürültü performansı: Dağıtılmış VCC ve GND PIN konfigürasyonu, yüksek hızlı anahtarlama işlemleri sırasında gürültü parazitini en aza indirmeye yardımcı olur. Bu, özellikle yüksek frekanslı veri iletimini içeren uygulamalarda önemlidir, çünkü sinyal bütünlüğünü sağlar ve hatalar riskini azaltarak daha kararlı ve güvenilir sistem performansına yol açar.
- Gelişmiş üretim ve tedarik zinciri desteği: Texas Instruments'ın DMS için geliştirilmiş desteği (üretim kaynağını azaltın) sorunları daha istikrarlı bir uzun vadeli arz anlamına gelir. Kapsamlı ürün değişikliği bildirim mekanizması, müşterilerin tedarik zinciri risklerini daha iyi yönetmelerini sağlayarak beklenmedik bileşen değişiklikleri nedeniyle projelerinin bozulmamasını sağlar.
- Ambalaj ve uyumluluk: Bant ve makara ambalajlı SSOP (DL) paketi otomatik üretim işlemleri için uygundur. Ayrıca, ROHS standardına uygun olmak onu çevre dostu bir seçim haline getirir. Texas Instruments Widebus ailesine üyeliği ve serideki diğer cihazlarla pin uyumluluğu tasarım esnekliği ve gelecekte kolay yükseltme veya değiştirme potansiyeli sunuyor.
- Uygun teknik özellikler: 4.5V ila 5.5V (VCC), uygun bir giriş voltaj aralığı ve ± 24mA (sürekli) bir çıkış akımı ile güç kaynağı voltaj aralığı ile birçok tipik uygulamanın elektrik gereksinimlerini karşılayabilir. Tanımlanan çalışma sıcaklığı aralığı, endüstriyel ve otomotiv sektörlerindeki amaçlanan kullanım durumlarıyla da iyi bir şekilde hizalanır.
Texas Instruments SN74ACT16245QDLREP'in kategorisi-16 bit otobüs alıcı
16 bit otobüs alıcı-verici, farklı bileşenler arasında verimli veri aktarımı sağlayarak modern dijital sistemlerde önemli bir rol oynar. Bu alıcı-vericiler, 16 bitlik bir veri yolunda veri akışını yönetmek için tasarlanmıştır ve karmaşık elektronik cihazlarda sorunsuz iletişim sağlar.
16 bit otobüs alıcı-vericisinin temel işlevlerinden biri, çift yönlü veri iletimini destekleme yeteneğidir. Bu, bir sistemin mikrodenetleyici ile bellek modülleri veya çevresel cihazlar gibi çeşitli kısımları arasında esnek veri hareketine izin verir. Ek olarak, 16 bit otobüs alıcısı, yüksek empedanslı bir duruma yerleştirilebilen üç durumlu çıkışa sahiptir. Bu, birden çok cihazın aynı veriyolü müdahale etmeden paylaşmasını sağlar, sistem ölçeklenebilirliğini ve tasarım esnekliğini artırır.
Bir başka önemli husus da uyumluluktur. 16 bit otobüs alıcı vericisi, TTL veya CMOS gibi standart mantık seviyeleriyle uyumlu olacak şekilde tasarlanmıştır, bu da mevcut sistemlere entegre olmalarını kolaylaştırır. Ayrıca genellikle yüksek hızlı veri aktarım senaryolarında gürültüyü azaltmak ve sinyal bütünlüğünü iyileştirmek için özellikler sunarlar.
Texas Instruments SN74ACT16245QDLREP, 16 bit otobüs alıcıları arasında öne çıkıyor. Geniş çalışma sıcaklığı aralığı, mükemmel TTL uyumluluğu ve DIR ve G pimleri gibi sağlam kontrol özellikleri ile endüstriyel ve otomotiv uygulamaları için çok uygundur. Düşük gürültü tasarımı ve gelişmiş üretim desteği, cazibesine daha da katkıda bulunarak, yüksek performanslı dijital sistemler oluşturmak isteyen mühendisler için güvenilir bir seçimdir.
SN74ACT16245QDLREP'in üreticisi-Texas enstrümanları
Texas Instruments (TI), otobüs alıcı -verici alanında dikkate değer özellikler elde etti. Farklı uygulamalar için hazırlanmış geniş bir alıcı -vericiler sunar.
Endüstriyel ve otomotiv sektörlerinde, TI's CAN (kontrolör alanı ağı) ISO 1042 ve ISO 1042 - Q1 gibi alıcı -vericiler öne çıkıyor. Yolu arızası korumasını, ± 70 VDC veri yolu arızası koruması ve ± 30 V ortak mod voltaj aralığına sahip yüksek ortak mod geçici bağışıklığı ile birleştirirler. Takviyeli izolasyon seçenekleri ve gürültülü ortamlarda çalışma yetenekleri onları ızgara altyapısı, motor sürücüleri ve hibrid/elektrikli araçlar gibi sistemler için ideal hale getirir.
Veri iletişimi için TI, SN65HVD2X ailesinde dünyanın ilk genişletilmiş ortak mod RS - 485 alıcı -vericisini tanıttı. Bu cihazlar, fabrika otomasyonu ve güvenlik ağları gibi sert endüstriyel ortamlarda uzun kablolu uygulamalar için uygun olan TIA/EIA - 485 gereksinimlerinin iki katından fazla ortak bir mod voltaj aralığına sahiptir. Yüksek sinyal oranlarını desteklerler, SN65HVD20 25 Mbps'ye kadar ulaşır ve yüksek ESD koruması ve başarısızlık işlemi gibi özellikler sunar.
Zorlu koşullar için tasarlanan SN74ACT16245QDLREP, Ti'nin geniş portföyünün bir parçasıdır. Katkıları, TI'nin geri kalanı ile birlikte, şirketi otobüs alıcı -verici pazarında baskın bir güç haline getirdi ve dünya çapında mühendisler için güvenilir, yüksek performanslı çözümler sundu.
SN74ACT16245QDLREP için Alternatif Parçalar
| Parça numarası | Üretici | Tanım |
|---|---|---|
| 74ACT16245DLRG4 | Texas enstrümanları | 3 durumlu çıkışlı 16 bit otobüs alıcı-vericisi, 48-ssop, -40 ila 85 |
| 74ACTQ16245SSCX | Texas enstrümanları | ACT serisi, çift 8 bit alıcı-verici, gerçek çıkış, PDSO48, 0.300 inç, SSOP-48 |
| 74ACT16245SSC | Fairchild Semiconductor Corporation | Otobüs alıcı-verici, ACT serisi, 2-func, 8-bit, gerçek çıkış, CMOS, PDSO48, 0.300 inç, MO-118, SSOP-48 |
| SN74ACT16245QDL | Texas enstrümanları | ACT serisi, çift 8 bit alıcı-verici, gerçek çıkış, PDSO48, 0.300 inç, SSOP-48 |
| 74ACTQ16245SSC | Texas enstrümanları | ACT serisi, çift 8 bit alıcı-verici, gerçek çıkış, PDSO48, 0.300 inç, SSOP-48 |
SN74ACT16245QDLREP Vs. 74ACT16245DL
| Resimler |  |  |
| Parça | SN74ACT16245QDLREP+Bomba | 74ACT16245DL+Bomba |
| Pbfree kodu | Evet | |
| ROHS Kodu | Evet | |
| Parça Yaşam Döngüsü Kodu | Aktif | Modası geçmiş |
| IHS Üreticisi | Texas Instruments Inc | NXP Yarıiletkenler |
| Parça Paket Kodu | SSOP | |
| Paket Açıklama | Yeşil, plastik, ssop-48 | |
| Pin sayısı | 48 | |
| Uyumluluk Koduna Ulaşın | uyumlu | bilinmeyen |
| ECCN kodu | Ear99 | |
| HTS kodu | 8542.39.00.01 | 8542.39.00.01 |
| Samacsys Üreticisi | Texas enstrümanları | |
| Kontrol tipi | Ortak kontrol | |
| Saymak | Çift yönlü | |
| Aile | DAVRANMAK | DAVRANMAK |
| Jesd-30 kodu | R-PDSO-G48 | R-PDSO-G48 |
| Jesd-609 kodu | E4 | |
| Uzunluk | 15.875 mm | 15.875 mm |
| Yük kapasitans (CL) | 50 PF | |
| Mantık ic türü | Otobüs alıcı -verici | Otobüs alıcı -verici |
| Max I (OL) | 0.008 A | |
| Nem duyarlılık seviyesi | 1 | |
| Bit sayısı | 8 | |
| İşlev sayısı | 16 | 2 |
| Port sayısı | 2 | 2 |
| Terminal sayısı | 48 | 48 |
| Çalışma sıcaklığı | 125 ° C | 85 ° C |
| Çalışma sıcaklığı | -40 ° C | -40 ° C |
| Çıktı özellikleri | 3-devlet | |
| Çıktı Polaritesi | Gerçek | |
| Paket Vücut Malzemesi | Plastik/epoksi | Plastik/epoksi |
| Paket kodu | SSOP | SSOP |
| Paket Eşdeğer Kodu | SSOP48, .4 | |
| Paket şekli | Dikdörtgen | Dikdörtgen |
| Paket stili | Küçük anahat, büzülme perdesi | Küçük anahat, büzülme perdesi |
| Paketleme yöntemi | TR | |
| Tepe geri akış sıcaklığı (CEL) | 260 | |
| Güç Kaynağı Akım Max (ICC) | 0.016 Ma | |
| Prop. Gecikme@nom-sup | 11.5 ns | |
| Yayılma gecikmesi (TPD) | 11.5 ns | 9 ns |
| Yeterlilik durumu | Nitelikli değil | Nitelikli değil |
| Schmitt Tetikleyici | EVET | |
| Oturmuş yükseklik | 2.79 mm | 2.8 mm |
| Besleme Voltajı-Max (VSUP) | 5.5 V | 5.5 V |
| Besleme voltaj-min (VSUP) | 4.5 V | 4.5 V |
| Besleme Voltajı-NOM (VSUP) | 5 V | 5 V& L Etiketler: Texas Instruments SN74ACT16245QDLREP
