Dijital elektroniklerin geniş ve karmaşık alanında, entegre devreler (IC'ler) karmaşık ve güçlü sistemlerin oluşturulmasını sağlayan yapı taşları olarak hizmet eder. Bunlar arasında,IC 7408Dijital mantık tasarımında temel bir bileşen olarak özel bir yer tutar. Bu makale, temel konsepti, pim diyagramı, hakikat tablosu, çalışma prensibi, özellikler, uygulamalar ve daha fazlasını kapsayan IC 7408'in kapsamlı bir şekilde anlaşılmasını sağlamayı amaçlamaktadır. İster elektronik veya tecrübeli bir mühendis alanında bir acemi olun, bu kılavuz, projelerinizdeki IC 7408'i etkili bir şekilde kullanmak için sizi bilgiyle donatacaktır.
IC 7408'in temel kavramı
Bu basit ama güçlü mantık işlemi birçok dijital devrenin temelini oluşturur. Örneğin, bir güvenlik sisteminde, bir alarmın yalnızca hem bir hareket sensörü hem de bir kapı - açık sensör aynı anda etkinleştirildiğinde tetiklendiğinden emin olmak için AN ve GATE kullanılabilir.7408 IC, dört ve kapısı ile, tek bir devrede birden fazla ve - mantık işlemini uygulamak için uygun ve kompakt bir yol sağlar.

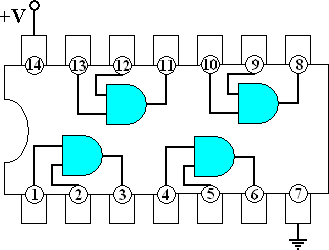

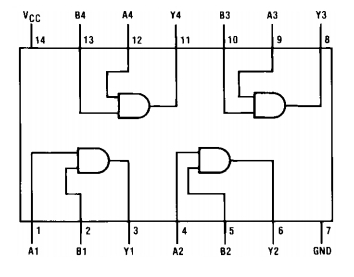

IC 7408'in pim diyagramı
IC 7408 tipik olarak 14 pim çift satır içi pakette (DIP) paketlenir. Her pimin, uygun devre bağlantısı için anlamak için çok önemli olan belirli bir işlevi vardır.
| Pin No. | Pin adı | Tanım |
| 1 | Bir giriş kapısı 1 | İlk ve kapı için ilk giriş |
| 2 | B giriş kapısı 1 | Birinci ve kapı için ikinci giriş |
| 3 | Y Çıkış Kapısı 1 | Birincisi ve kapı çıkışı |
| 4 | Bir giriş kapısı 2 | İkinci ve kapı için ilk giriş |
| 5 | B giriş kapısı 2 | İkinci ve kapı için ikinci giriş |
| 6 | Y Çıkış Kapısı 2 | İkinci ve kapı için çıktı |
| 7 | Zemin | Güç kaynağının yere veya negatif tarafına bağlı |
| 8 | Y Çıkış Kapısı 3 | Üçüncü ve kapı çıkışı |
| 9 | B Giriş Kapısı 3 | Üçüncü ve kapı için ikinci giriş |
| 10 | Bir giriş kapısı 3 | Üçüncü ve kapı için ilk giriş |
| 11 | Y Çıkış Kapısı 4 | Dördüncü ve kapı çıkışı |
| 12 | B giriş kapısı 4 | Dördüncü ve kapı için ikinci giriş |
| 13 | Bir giriş kapısı 4 | Dördüncü ve kapı için ilk girdi |
| 14 | VCC - Olumlu arz | Güç kaynağının pozitif tarafına bağlı |
Bu 14 pimli yapılandırma sağlar7408 ICDört bağımsız ve kapıyı barındırmak, bu da onu çeşitli dijital devrelerde mantıksal işlemler yapmak için kompakt ve verimli bir bileşen haline getirir. IC'nin çift hat içi paketi (DIP), ekmek tahtalarına kolay yerleştirilmesi veya basılı devre kartlarına (PCB'ler) lehimleme için tasarlanmıştır. Her bir kapının IC üzerindeki giriş ve çıkış pimlerinin net olarak ayrılması, devre tasarımcılarının 7408'i kapılar arasında parazit olmadan karmaşık tasarımlarda kullanmasını kolaylaştırır.
IC 7408'in Hakikat Tablosu
| Giriş a | Giriş B | Çıkış y |
|---|---|---|
| 0 (düşük) | 0 (düşük) | 0 (düşük) |
| 0 (düşük) | 1 (yüksek) | 0 (düşük) |
| 1 (yüksek) | 0 (düşük) | 0 (düşük) |
| 1 (yüksek) | 1 (yüksek) | 1 (yüksek) |
Gerçek tablosu, dijital devreleri anlamak ve tasarlamak için temel bir araçtır. Mühendislerin, devre performansının sorun giderilmesi ve optimize edilmesi için gerekli olan giriş değerlerine dayalı bir devrenin çıktısını tahmin etmelerini sağlar.
IC 7408'in çalışma prensibi
Giriş aşaması: Her biri ve GATE, giriş aşamasında çoklu yayıcı transistör vardır. Bu transistörün yayıcıları giriş pimlerine bağlanır (örn. Kapı 1 için yayıcılar A1 ve B1'e bağlanır). Her iki giriş de yüksek olduğunda (mantık seviye 1), çoklu yayıcı transistörün taban - yayıcı kavşakları ileri - önyargılıdır. Bu, akımın transistörden akmasına neden olur.
Çıkış aşaması: Ve kapısının çıkış aşaması bir totem - kutup çıkışı yapılandırmasından oluşur. Üst çekme - yukarı transistör ve alt çekme - aşağı transistör vardır. Akım, giriş aşamasında çoklu yayıcı transistörden aktığında (yani, her iki giriş yüksek olduğunda), çıkış aşamasındaki alt çekme transistör açılır. Bu, çıkış voltajını zemin seviyesine yakın çeker (mantık seviyesi 0). Girişlerden biri veya her ikisi de düşük olduğunda, giriş aşamasındaki çoklu yayıcı transistör yürütülmez ve çıkış aşamasındaki üst çekme transistörü açılır. Bu, çıkış voltajını VCC seviyesine yakın çeker (Mantık Seviye 1).
Özünde, 7408 IC, mantıksal ve işlemi uygulamak için transistörlerin elektriksel özelliklerini kullanır. TTL teknolojisinin kullanımı, 7408'i çok çeşitli dijital uygulamalar için uygun hale getirerek nispeten yüksek hızlı çalışma ve iyi gürültü bağışıklığı gibi avantajlar sağlar.
IC 7408'in özellikleri ve özellikleri
IC 7408 Özellikleri
Çoklu ve Kapılar: Dörtlü olarak 2 - giriş ve kapı,7408Tek bir pakette dört bağımsız ve kapı sağlar. Bu, bir devredeki bileşen sayısını azaltır, PCB düzenini basitleştirir ve devrenin toplam maliyetini de azaltabilir.
Uyumluluk: 7408, CMO'lar (tamamlayıcı metal - oksit - yarı iletken) ve NMO'lar (n - kanal metal - oksit - yarı iletken) gibi diğer mantık aileleriyle uyumludur. Bu, çok çeşitli dijital sistemlere kolay entegrasyon sağlar. Bununla birlikte, CMOS devreleri ile arayüz ederken, uygun çalışmayı sağlamak için seviye kaydırma gibi bazı ek hususlar gerekebilir.
Yüksek gürültü bağışıklığı: 7408 gibi TTL tabanlı cihazlar yüksek gürültü bağışıklıkları ile bilinir. Çıkış mantığını etkilemeden giriş hatlarında belirli miktarda elektrik gürültüsünü tolere edebilirler. Bu, onları endüstriyel ayarlar gibi elektromanyetik parazitin olabileceği ortamlarda kullanıma uygun hale getirir.
Yüksek hızlı anahtarlama: 7408 nispeten hızlı bir anahtarlama hızına sahiptir. Çıktıya yansıması için bir değişikliğin zaman olan yayılma gecikmesi, tipik olarak 10-15 nanosaniye aralığındadır. Bu, dijital veri işleme ve iletişim sistemlerinde olduğu gibi hızlı yanıt sürelerinin gerekli olduğu uygulamalar için uygun hale getirir.
Fan - Out Yeteneği: 7408'de fan var - 10 TTL yük üzerinden. Fan - OUT, IC'nin çıkışının sürebileceği standart TTL girişlerinin sayısını ifade eder. Bu, 7408'deki her ve kapının çıkışının, ek tamponlama veya amplifikasyona ihtiyaç duymadan 10 diğer TTL - uyumlu girişe bağlanabileceği anlamına gelir.
Geniş çalışma sıcaklığı aralığı: IC 7408, tipik olarak 0 ° C ila 70 ° C arasında nispeten geniş bir sıcaklık aralığında çalışabilir. Bu, tüketici elektroniğinden endüstriyel kontrol sistemlerine kadar çeşitli uygulamalarda kullanım için uygun hale getirir. Ayrıca, daha da aşırı koşullarda çalışabilen genişletilmiş sıcaklık sürümleri de vardır.
IC 7408 Spesifikasyonlar
7408 Entegre Devre Spesifikasyonu | Tanım |
Tip | Dörtlü 2 giriş ve kapı |
Kapı Sayısı | 4 Bağımsız ve Kapılar |
Pin sayısı | 14 |
Besleme voltajı (VCC) | Tipik olarak 4.75V ila 5.25V (TTL seviyesi) |
Giriş Voltajı (Yüksek) | Minimum 2V (yüksek seviyeli bir giriş için) |
Giriş Voltajı (Düşük) | Maksimum 0.8V (düşük seviyeli bir giriş için) |
Çıkış Voltajı (Yüksek) | VCC'ye yakın (çıktı yüksek olduğunda) |
Çıkış voltajı (düşük) | 0V'ye yakın (çıktı düşük olduğunda) |
Çalışma sıcaklığı | Genellikle 0 ° C ila 70 ° C |
Fanat | 10 TTL yükü |
Yayılma gecikmesi | Yaklaşık 10-15 ns |
Güç dağıtımı | Kapı başına yaklaşık 10-20 MW |
Paket türü | Çift sıralı paket (DIP) |
IC 7408 uygulamaları
Dijital mantık kapıları: 7408, özünde uygulama ve mantık kapıları için kullanılır. Bu kapılar dijital devre tasarımında temeldir ve daha karmaşık mantık işlevleri oluşturmak için kullanılır. Örneğin, bir dijital karşılaştırıcı devresinde ve kapılar bit - bit ile iki ikili sayı karşılaştırmak için kullanılabilir.
İkili sayaçlar: Bir ikili karşı devrede ve kapılar sayma sırasını kontrol etmek için flip -floplarla kombinasyon halinde kullanılabilir. 7408, sayacın ne zaman artması veya sıfırlanması gerektiğini belirleyen mantığı uygulamak için kullanılabilir.
Çoğullayıcılar: Çoğullayıcılar, birkaç giriş sinyalinden birini seçen ve çıkışa ileten devrelerdir. Ve kapılar, kontrol sinyallerine göre hangi girişin seçilmesi gerektiğini belirlemek için çoğullayıcıların kontrol mantığında kullanılır. 7408, bu ve tabanlı kontrol işlevlerini uygulamak için kullanılabilir.
Parmak arası terlik: Flip - Flops, dijital devrelerde temel bellek öğeleridir. Ve kapılar, kümeyi kontrol etmek, sıfırlama ve saat girişlerini kontrol etmek için flip -flopların yapımında kullanılır. 7408, flip -flop işlemi için gerekli ve mantığı uygulamak için kullanılabilir.
Otobüs Sürücüsü/Alıcı: Ortak bir otobüslü dijital bir sistemde, otobüs sürücüleri ve alıcılar farklı bileşenleri veriyolle arayüz etmek için kullanılır. Ve kapılar, uygun veri aktarımını sağlamak için bu sürücülerin ve alıcıların kontrol mantığında kullanılabilir. 7408 bu tür kontrol işlevlerini uygulamak için kullanılabilir.
Adres kod çözücüleri: Adres kod çözücüleri, adres girişlerine göre belirli bir bellek konumu seçmek için bellek sistemlerinde kullanılır. Ve kapılar kod çözücü mantığında adres bitlerini çözmek için kullanılır. 7408, bu adres kod çözücü devrelerini oluşturmak için kullanılabilir.
Veri mandalları: Veri mandalları veri geçici olarak depolamak için kullanılır. Ve kapılar, veri mandalına ne zaman yüklendiğini kontrol etmek için veri mandallarının kontrol mantığında kullanılır. 7408 bu kontrol mantığını uygulamak için kullanılabilir.
Eğitim ve deneysel projeler: Sadeliği ve temel doğası nedeniyle, 7408, dijital mantık kavramlarını öğretmek için eğitim ortamlarında yaygın olarak kullanılmaktadır. Öğrenciler bunu temel dijital devreler oluşturmak ve daha karmaşık dijital sistemlerin çalışması ve kapıları hakkında bilgi edinmek için kullanabilirler.
IC 7408'in mutlak maksimum derecelendirmeleri
IC 7408Mutlak maksimum derecelendirmeler, kalıcı hasar veya performans bozulmasını önlemek için kritik operasyonel sınırları tanımlar. Bu derecelendirmeler şunları içerir:
| Besleme voltajı | 7V |
| Giriş voltajı | 5.5V |
| Serbest hava sıcaklığının çalıştırılması | 0 ° C ila +70 ° C |
| Depolama Sıcaklığı Aralığı | -65 ° C ila +150 ° C |
| Maksimum yayılma gecikmesi | 10 ns |
| Yüksek hızlı çalışma | 10 MHz'e kadar |
Besleme voltajı (VCC): İzin verilen maksimum besleme voltajı 7V'dir ve önerilen 5V'yi%40 aşar. Bunu aşmak termal kaçak veya transistör dökümüne neden olabilir.
Giriş voltajı: Girişler 5.5V'yi geçmemelidir, çünkü bunun ötesindeki voltajlar giriş koruma diyotlarını ileriye dönükleyebilir, bu da aşırı akım akışına ve potansiyel tükenmişliğe yol açar.
Çalışma sıcaklığı: Ticari dereceli 7408, 0 ° C ile 70 ° C arasında işlev görür. 70 ° C'nin ötesinde uzun süreli çalışma, transistör sızıntısını arttırır, mantık hataları riski alırken, 0 ° C'nin altında, azaltılmış taşıyıcı hareketliliği anahtarlama hızlarını yavaşlatabilir.
Saklama sıcaklığı: IC, depolama sırasında -65 ° C ila 150 ° C'ye dayanır, ancak aşırı sıcaklıklar paket malzemeleri bozabilir veya dahili bileşen özelliklerini değiştirebilir.
Yayılma gecikmesi: Bir stres derecesi olmasa da, yüksek hızlarda 10N'lerin maksimum yayılma gecikmesi zamanlama bütünlüğünü sağlar; Önerilen frekansların (10MHz'e kadar) aşılması kurulum/tutma süresi ihlallerine neden olabilir.
Çıktı Akımı: Her çıkış 16mA'ya (düşük durum) veya kaynak 400μA'ya (yüksek durum) kadar batabilir. Bu sınırları aşmak, potansiyel olarak zararlı transistörlere zarar veren totem-kutup çıkış aşamasını zorlar.
Bu derecelendirmelere bağlı kalmak çok önemlidir. Örneğin, uzun süreler boyunca VCC'ye 7V uygulanması dahili lehim derzlerini eritebilirken, 5.5V üzerindeki giriş voltajları koruma diyotlarını kısaltabilir. Güvenilirliği ve uzun ömürlülüğü korumak için her zaman çalışma koşullarının bu sınırlarda kalmasını sağlayın.
Operasyon7408 entegre devrenin
IC 7408Transistör-Transistör Mantığı (TTL), dört 2 giriş ve kapıyı barındırır. Her kapı, giriş aşamasında çok yayıcı bir transistör kullanır: her iki giriş yüksek olduğunda (≥2V), transistörün yayıcılarının ters eğilimlidir ve akımın çıkış aşamasına akmasına izin verir. Çıkış aşamasında bir totem-kutup konfigürasyonu bulunur: Çıkış Transistör, çıkışı düşük (≤0.4V) çekerek iletir. Her iki giriş düşükse (≤0.8V), giriş transistörünün yayıcı ileri önyargıları, aşağı indirme transistörü keserek ve çekme transistörü etkinleştirerek çıkışı yüksek (≥2.4V) sürün. 10-15ns'lik bir yayılma gecikmesi ile 10 TTL yükü kullanır ve 40-80MW tüketir. TTL tasarımı gürültü bağışıklığı sunar, ancak işlemi 4.75-5.25V ile sınırlar, bu da güvenilirliğin modern düşük güç ihtiyaçlarından daha ağır bastığı klasik dijital sistemler için uygun hale getirir.
IC 7408 eşdeğeri
IC 7408'e eşdeğer alternatifler arasında ICS 74LS08, HEF4081, SN7408, 74HC08, 74HCT08, CD4081, MC14008 ve SN54LS08 bulunur. İki yongadan herhangi biri ve kapı olarak işlev görecek şekilde yeniden yapılandırılabilir. Bunları bir ve kapıya dönüştürmek için, iki kapı girişi orijinal tabanlarından ayrılır. Daha sonra, girişler giriş mantığının değiştirilmesine izin veren düğmelerle bağlantılıdır. Ve kapının çıkışı direnç boyunca voltaj olarak kendini gösterir. Bu çıktı daha sonra çıktının durumunu ayırt etmek için bir gösterge görevi gören bir LED ile bağlantılıdır.
| Model | Teknoloji türü | Voltaj aralığı | Güç tüketimi | Gecikme | Temel avantajlar |
|---|---|---|---|---|---|
| 7408 | Standart TTL | 4.75-5.25V | 40-80MW | 10-15ns | Güçlü uyumluluğa sahip klasik tasarım. |
| 74LS08 | Düşük güçlü Schottky TTL | 4.75-5.25V | 8-16MW | 8ns | Düşük güç tüketimi ve yüksek hız. |
| 74HC08 | Yüksek hızlı CMOS | 2-6V | Mikrowatt seviyesi (statik) | 5-15ns | Geniş voltaj aralığı ve düşük güç tüketimi. |
| 74HCT08 | TTL uyumlu CMOS | 2-6V | Mikrowatt seviyesi (statik) | 5-15ns | CMOS düşük güç tüketimi ile TTL giriş uyumluluğu. |
| CD4081 | Geniş voltajlı CMO'lar | 3-18V | Mikrowatt seviyesi (statik) | 40-70ns | Ultra genişliğinde voltaj aralığı, doğrudan küçük yükleri kullanır. |
| HEF4081 | Endüstriyel sınıf CMO'lar | 3-18V | Mikrowatt seviyesi (statik) | 40-70ns | Endüstriyel ortamlar için uygun geniş sıcaklık aralığı. |
| SN54LS08 | Askeri sınıf düşük güçlü TTL | 4.75-5.25V | 8-16MW | 8ns | Geniş sıcaklık aralığı (-55 ° C ila 125 ° C). |
IC 7408'i kullanırken düşünceler tasarlama
Güç kaynağı:Daha önce de belirtildiği gibi, 7408 tolerans aralığına sahip 5V güç kaynağı üzerinde çalışır. IC'nin hasarını önlemek ve uygun çalışmayı sağlamak için güç kaynağı voltajının bu aralık içinde olmasını sağlamak çok önemlidir. Ayrıca, uygun güç ayrışması uygulanmalıdır. Yüksek frekanslı gürültüyü filtrelemek için 7408'in VCC ve GND pimleri arasına 0.1μF seramik kapasitör bağlanmalıdır. Bu, güç kaynağını stabilize etmeye ve herhangi bir elektrik gürültüsünün IC'nin mantık çalışmasını etkilemesini önlemeye yardımcı olur.
Giriş ve çıkış yükleme:7408'in 10 TTL yükünün sınırlı bir fanına sahip olması. 7408'in çıkışlarını diğer bileşenlere bağlarken, bu fan dış sınırını aşmamak önemlidir. Daha fazla yükün sürülmesi gerekiyorsa, tampon devreleri veya ek kapılar gerekebilir. Benzer şekilde, 7408'in giriş pimleri aşırı kapasitans veya dirençle yüklenmemelidir, çünkü bu, IC'nin giriş sinyal seviyelerini ve genel performansını etkileyebilir.
Kullanılmayan girdiler:7408'deki kullanılmayan giriş pimleri yüzer. Yüzen girişler elektrik gürültüsünü alabilir, bu da çıktının öngörülemez bir şekilde geçmesine neden olabilir. Kullanılmayan girişler, tanımlanmış bir mantık seviyesi sağlamak için VCC'ye (bir çekme - yukarı direnç, tipik olarak 10kΩ) veya GND'ye (bir çekme direnci yoluyla) bağlanmalıdır.
Zamanlama Hususları:7408'in yayılma gecikmesi yüksek hızlı dijital devrelerde dikkate alınmalıdır. Senkron dijital sistemlerde olduğu gibi kesin zamanlamanın kritik olduğu devrelerde, yayılma gecikmesi genel sistem zamanlamasını ve senkronizasyonu etkileyebilir. Tasarımcıların 7408'in yayılma gecikmesini telafi etmek için saat frekansını ayarlaması veya ek gecikme öğeleri eklemeleri gerekebilir.
Çıktının yüksek olması için 7408'de girişler nasıl olmalı?
7408 entegre devresinde yüksek bir çıkış elde etmek için, ilgili ve kapının her iki girişi yüksek mantık durumunda olmalıdır. 7408, yüksek girişi en az 2.0V (4.75-5.25V besleme aralığında) olarak tanımlayan transistör-transistör mantığı (TTL) kullanır. Her iki 2 giriş ve kapının her iki girişi yüksek olduğunda, çoklu yayıcı giriş transistörü ters taraflıdır, bu da çıkış aşamasına akım akışını sağlar. Bu, totem kutu konfigürasyonundaki çekme transistörünü etkinleştirerek çıkışı yüksek bir seviyeye (≥2.4V) yönlendirir.
Her iki giriş düşükse (≤0.8V), giriş transistörü ileri önyargılar, çekme transistörünü keserek ve akımı batıran ve çıkışı düşük olan aşağı çekme transistörünü kapatır. 7408'in TTL tasarımı dikkatli giriş önyargısı gerektirir: Yüzen girişler, gürültü nedeniyle yanlışlıkla yüksek olarak kaydedilebilir, ancak güvenilir çalışma için kullanılmayan girişler 1KΩ dirençten VCC'ye (yüksek) bağlanmalıdır. Bu, tutarlı mantık seviyeleri sağlar ve beklenmedik çıkış durumlarını önler, ve Gate'in temel davranışını korur: yüksek çıkışlar yalnızca tüm girişler yüksek olduğunda.
IC 7408 Paket
IC 7408genellikle her biri yedi pimli iki paralel sıraya sahip klasik bir delik format olan 14 pimli çift sıralı bir pakette (DIP) paketlenmiştir. Dip paketi, pim oryantasyonu için bir ucunda bir çentik veya çukur bulunur, pim 1 çentiğe bitişiktir. Bu tasarım, breadboardlara kolay yerleştirilmesini veya PCB'lere lehimlemeyi sağlar, bu da onu prototipleme ve eğitim projeleri için ideal hale getirir. Paket boyutları tipik olarak, standart endüstri aralığına uygun olarak 2,54 mm (0.1 inç) bir pim aralığı ile yaklaşık 19 mm uzunluğunda ve 6,5 mm genişliğinde ölçülür.
Yüzey montaj uygulamaları için 7408, fonksiyonel uyumluluğu korurken kart alanını azaltan küçük anahat entegre devre (SOIC) paketlerinde de mevcuttur. Hem DIP hem de SOIC paketleri epoksi veya plastik malzemelerden inşa edilir, bu da IC'nin çalışma aralığında (0-70 ° C) mekanik koruma ve termal stabilite sağlar. Paket tasarımı, 40-80MW güç tüketimi için uygun ısı dağılımı sağlarken, pim yapılandırmaları kesinlikle 7400 serisi standardını takip ederek diğer TTL bileşenleriyle sorunsuz entegrasyona izin verir.
IC 7408 Üretici
IC 7408çoklu yarı iletken şirketleri tarafından üretilmektedir. Ana üreticiler aşağıdaki gibidir:
Texas Instruments (TI): Yarıiletken ve bilgisayar teknolojisi ürünlerinin önde gelen küresel tasarımcısı ve üreticisi olan TI, 74xx Serisi entegre devreler de dahil olmak üzere çok çeşitli ürünler sunuyor ve 7408 bunlar arasın.
Fairchild yarı iletken: 74xx serisi mantık entegre devreler üretme geçmişi olan yarı iletken endüstrisindeki öncülerden biridir. On Semiconductor tarafından edinildikten sonra, Fairchild yarı iletkeninin orijinal ürün ve teknolojileri, on yarı iletken markası altında geliştirilmeye ve pazarlanmaya devam etmektedir, bu nedenle yarı iletken ayrıca 7408 üretir.
NXP Yarıiletkenler: Philips Semiconductors'dan kaynaklanan NXP, standart özellikleri karşılayan 7408 entegre devreler üreten iyi bilinen bir mantık entegre devreleri üreticisidir.
Stmikroelektronik: Küresel bir yarı iletken şirket olan Stmicroelectronics, 74xx serisini kapsayan çeşitli entegre devreler üretir ve ürün hattı 7408 içerir.
Buna ek olarak, 7408 veya eşdeğer ürünleri üretebilen Diots Incorporated gibi başka şirketler de vardır.
IC 7408'in avantajları
IC 7408, özlü bir TTL (Transistör-Transistör Mantığı) bileşeni, dijital elektroniklerdeki rolünü sağlamlaştıran kalıcı avantajlar sunar. OnunSadelik ve temel mantık mimarisiSTOUND: Dörtlü 2 giriş ve kapı olarak, çekirdek boolean işlevini \ (y = a \ cdot b \) netlikle yürütür, burada çıkış sadece her iki giriş yüksek olduğunda yüksektir. Bu basit operasyon, onu eğitim amaçlı, hobi projeleri ve eski sistemler için ideal hale getirerek minimum tasarım uzmanlığının uygulanmasını gerektirir.
TTL ekosistemleriyle sağlam uyumlulukbaşka bir anahtar güçtür. Standart giriş/çıkış seviyeleri (VIH ≥2V, VOL ≤0.4V) ile 5V'de çalışan 7408, parmak arası terlikler ve kod çözücüler gibi diğer 74xx serisi bileşenleriyle sorunsuz bir şekilde entegre olur. Endüstri standartları 14 pimli daldırma paketi (ve yüzey montaj varyantları), onlarca yıllık dijital tasarım boyunca uyumluluğu koruyarak ekmek tahtaları veya PCB entegrasyonunda kolay prototipleme sağlar.
7408sunarOrta hızlı uygulamalarda güvenilir performans10-15ns'lik bir yayılma gecikmesi ile 10MHz'e kadar saat frekansları için uygun. OnunGüçlü Sürücü Özelliği(Batan 16mA/ kaynak 400μA) LED'lere, rölelere veya 10 TTL yüküne doğrudan bağlantı sağlar ve ek tamponlara olan ihtiyacı ortadan kaldırır.
Maliyet etkinliği ve geniş kullanılabilirlikçekiciliğini daha da geliştirin. Texas Instruments, NXP ve Stmicroelectronics tarafından üretilen 7408, bütçeye duyarlı projeler için bir seçim haline getirerek uygun fiyatlı ve erişilebilir olmaya devam ediyor. Modern CMOS alternatifleri daha düşük güç tüketimi sunarken, 7408'in dayanıklılığı, gürültü bağışıklığı ve kullanım kolaylığı, endüstriyel kontrol sistemlerindeki alaka düzeyini haklı çıkarmaya devam ediyor,
