Elektronik ekipmanlarda yaygın olarak kullanılan düşük güçlü bir cihaz olarak,DS1302doğru gerçek zamanlı saat/takvim kayıt işlevlerine odaklanır. Saniyeler, dakikalar, saatler, günler, haftalar, aylar ve yılların tam boyutlu izlemesini destekler, otomatik sıçrama yılı tazminatına sahiptir ve 12/24 saatlik zaman formatlarıyla uyumludur. Bu makale, Maxim Entegre tarafından başlatılan klasik gerçek zamanlı saat çipi DS1302'yi kapsamlı bir şekilde tanıtacak.

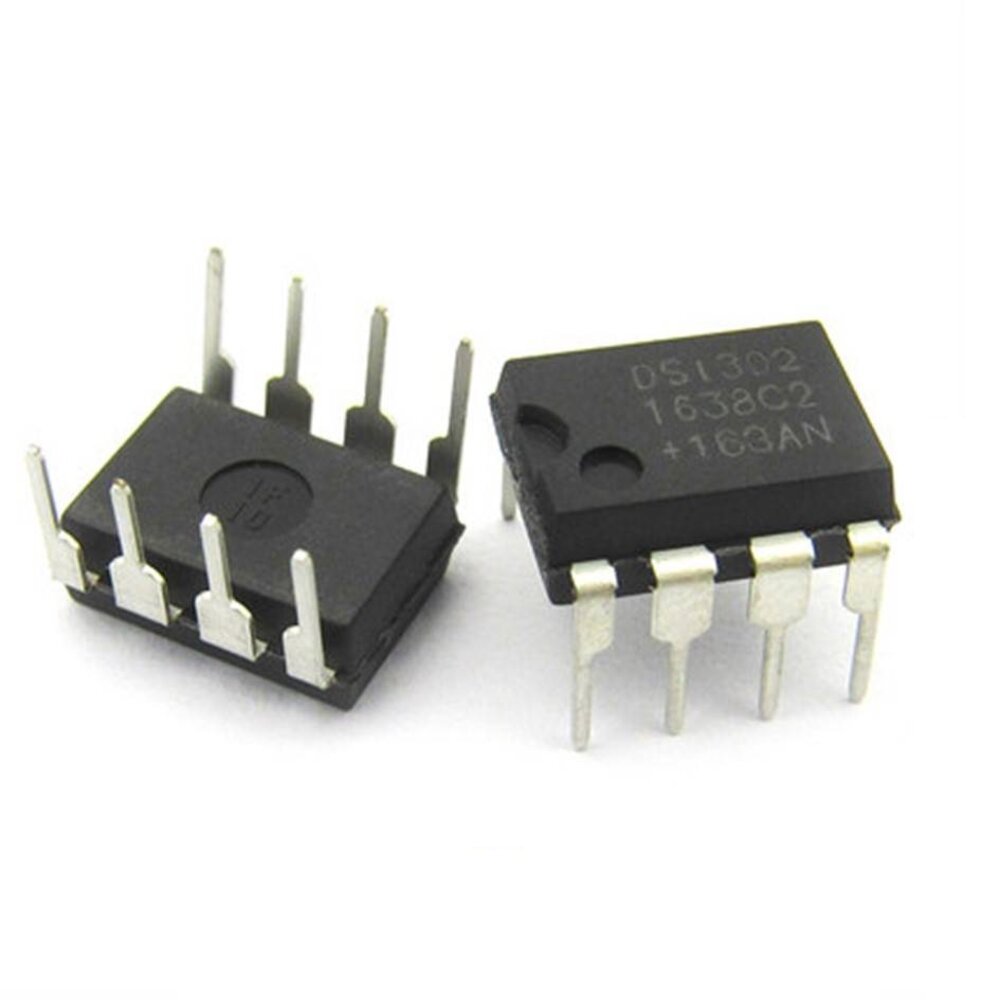

DS1302'ye Giriş
DS1302 üreticisi

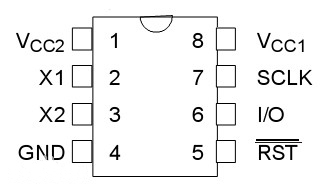

DS1302PIN işlevleri
Pin numarası Pin adı Tanım 1 VCC2 İkinci güç girişi. VCC2 VCC1 + 0.2V'den büyük olduğunda DS1302 bu pim boyunca güçlendirilir. 2, 3 X1 ve x2 Harici bir 32.768kHz kristal osilatörünü bağlamak için kullanılır. 4 Gnd Zemin 5 CE Bu pim okuma veya yazma işlemleri sırasında yüksek seviyeye ayarlanır. 6 G/Ç (Veri Hattı) Bu, 3 telli arayüzün çift yönlü bir veri pimidir. 7 SCLK (seri saat) Seri arayüzündeki veri hareketini senkronize etmek için kullanılır. 8 VCC1 Şarj edilebilir güç kaynağı bu pime bağlıdır.

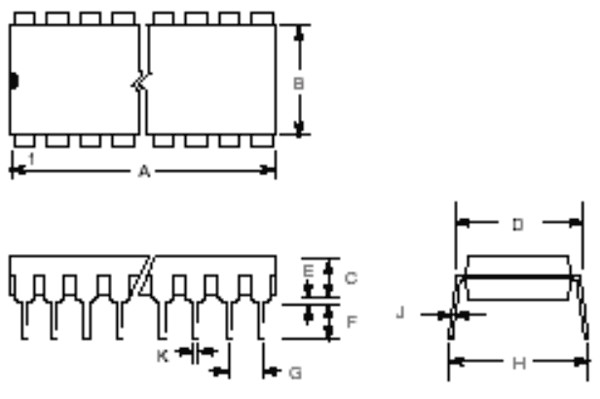

DS1302Paket Boyutlu Parametreler
DS1302farklı paketler için değişen boyutsal parametrelere sahip DIP (çift sıralı paket) gibi paketlerde yaygın olarak mevcuttur.
| Png | 5.9in dakika | Maks. 5.9in | 10,9in dakika | 10,9in maks. | 14.9in dakika | 14.9in maks. | 19.9in dakika | 19.9in maks. |
|---|---|---|---|---|---|---|---|---|
| A | 0.100 | 0.190 | 0.100 | 0.240 | 0.100 | 0.310 | 0.100 | 0.340 |
| B | 0.100 | 0.290 | 0.100 | 0.410 | 0.100 | 0.610 | 0.100 | 0.640 |
| C. | 0.120 | 0.340 | 0.120 | 0.340 | 0.120 | 0.540 | 0.120 | 0.340 |
| İçinde olmak | 0.300 | 0.540 | 0.250 | 0.450 | 0.210 | 0.320 | 0.200 | 0.340 |
| İçmek | 0.300 | 0.320 | 0.300 | 0.320 | 0.300 | 0.320 | 0.300 | 0.320 |
| For | 0.150 | 0.140 | 0.100 | 0.130 | 0.120 | 0.120 | 0.120 | 0.140 |
| CİN | 0.060 | 0.110 | 0.070 | 0.100 | 0.080 | 0.110 | 0.080 | 0.110 |
| H | 2.10 | 3.10 | 2.70 | 3.10 | 2.90 | 3.10 | 2.90 | 3.10 |
| Ben içeri giriyorum | 0.900 | 0.940 | 0.900 | 0.940 | 0.900 | 0.940 | 0.900 | 0.940 |
| J içeri | 0.090 | 0.092 | 0.090 | 0.092 | 0.090 | 0.092 | 0.090 | 0.092 |
| Kaya girmek | 0.010 | 0.021 | 0.010 | 0.021 | 0.010 | 0.021 | 0.010 | 0.021 |

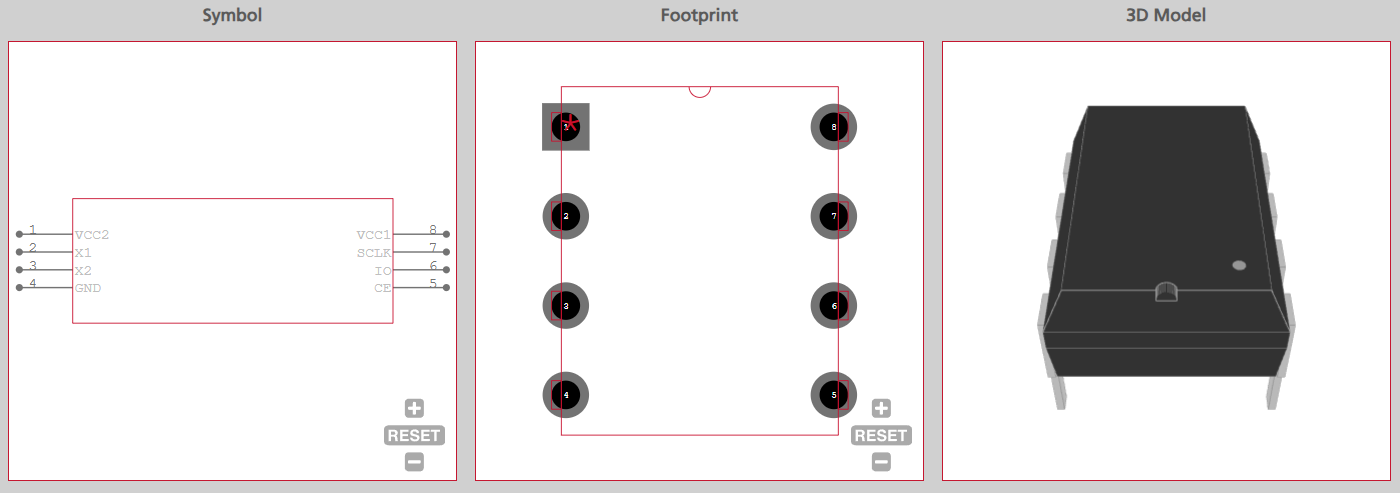

DS1302CAD modelleri
DS1302 Özellik
| Spesifikasyon parametreleri | Detaylar |
|---|---|
| Ürün modeli | DS1302 |
| Tanım | IC RTC CLK/Takvim Ser 8-Dip |
| Kategori | Entegre Devre (IC), Saat/Zamanlama - Gerçek Zamanlı Saat |
| Üretici | Maxim Entegre |
| Ambalajlama | Tüp |
| Bileşen Durumu | Modası geçmiş |
| Tip | Saat/takvim |
| Özellikler | Yıl, NVSRAM, Damya Şarj Cihazı |
| Bellek Boyutu | 31b |
| Zaman biçimi | HH: MM: SS (12/24 saat) |
| Tarih biçimi | YY-MM-DD-DD |
| Arayüz | 3 telli seri |
| Temel parça numarası | DS1302 |
| Üretici Paket Açıklama | 0.300 "DIP-8 |
| Durum | Geçiş |
| Maksimum saat frekansı | 0.032 MHz |
| Bilgi Erişim Yöntemi | Seri 3 telli |
| Jesd-30 kodu | R-PDIP-T8 |
| Jesd-609 kodu | 00 |
| Terminal sayısı | 8 |
| Zamanlayıcı sayısı | 0.0 |
| Çip üstü veri koç genişliği | 8 |
| Minimum çalışma sıcaklığı | 0 ° C |
| Maksimum çalışma sıcaklığı | 70 ° C |
| Paket Vücut Malzemesi | Plastik/epoksi |
| Paket kodu | Dalmak |
| Paket eşdeğer kodu | Dip8.3 |
| Paket şekli | Dikdörtgen |
| Güç kaynağı | 3/5 |
| Yeterlilik durumu | Niteliksiz |
| RAM (Kelimeler) | 31 |
| Alt kategori | Zamanlayıcılar veya RTC |
| Maksimum arz akımı | 1.28 Ma |
| Nominal besleme voltajı | 5.0 V |
| Minimum besleme voltajı | 2.0 V |
| Maksimum besleme voltajı | 5.5 V |
| Montaj türü | Delikten |
| Teknoloji | CMO'lar |
| Sıcaklık derecesi | Reklam |
| Terminal kaplaması | Teneke/kurşun (SN/PB) |
| Terminal formu | Delikten |
| Terminal aralığı | 2.54 mm |
| Terminal konumu | Çift |
| Asgari süre | Saniye |
| Uçucu | Evet |
| Ek Özellikler | Patlama Modu RAM Veri Aktarımı; Zaman Tering Akımı = 0.3 µA |
DS1302 Özellikleri
DS1302, yaygın olarak kullanılan bir gerçek zaman saati (RTC) çipidirAşağıdaki temel özelliklerle:
Kapsamlı Zaman İzleme: Saniyeler, dakikalar, saatler, haftanın günü, tarih (ayın günü), ay ve yılı doğru bir şekilde kaydeder. Varsıçrama - yıl tazminatıBu 2100 yılına kadar geçerli kalır ve tarihi aylarca otomatik olarak 31 günden az bir şekilde ayarlayabilir.
Zaman Formatı Esneklik: 12 saatlik mod için AM/PM göstergesi ile hem 24 - saat hem de 12 saatlik zaman formatlarını destekler.
Pil - Yedek Ram: 31 bayt içerirDeğil olmayan statik RAM (NV SRAM). Bu bellek, yedek pil (örneğin CR2032) sayesinde ana güç kaynağı bağlantısı kesildiğinde bile verileri saklayabilir.
Basit seri arayüz: 3 tel senkron seri arayüzü kullanır (CE/RST, G/Ç ve SCLK pimleri dahil). Mikrodenetleyicilerle kolayca iletişim kurabilir ve her ikisini de destekleyebilirtek bayt veri aktarımıVePatlama Modu Transferi(31'e kadar ardışık baytın okunmasına veya yazılmasına izin vermek).
Çift güç kaynağı pimleri: İki güç pimi ile donatılmıştır (ana güç için VCC ve yedekleme gücü için VCC2). Ana güç başarısız olduğunda, sürekli zaman tutmayı sağlamak için otomatik olarak yedekleme piline geçer.
Geniş voltaj aralığı ve düşük güç: 2.0V ila 5.5V voltaj aralığında çalışır. Son derece düşük güç tüketimine sahiptir - tipik olarak 2.0V'de 300NA'dan azdır ve 1μW'dan daha az güç tüketimi ile saat ve RAM verilerini koruyabilir.
Programlanabilir Damlama Şarj Cihazı: Pilin gücünü akıllıca destekleyebilen yedek pil (VCC2) için programlanabilir bir damlama şarj cihazı içerir.
Kompakt ambalaj: Devre kartında minimum alan alarak 8 Pin Dip (Çizgi Paketi) Veya (küçük anahat) paketlerinde mevcuttur.
Sıcaklık uyarlanabilirliği:
- Ticari sınıf: Genel amaçlı uygulamalar için uygun, 0 ° C ila 70 ° C arasında çalışır.
- Endüstriyel sınıf (isteğe bağlı): Sert endüstriyel ortamlara uygun olan 40 ° C ila + 85 ° C daha geniş bir sıcaklık aralığında çalışabilir.
TTL uyumluluğu: TTL seviyeleriyle uyumludur (VCC = 5V olduğunda), geleneksel 5V sistem tasarımlarına entegre olmayı kolaylaştırır.
Patlama Modu Verimliliği: RAM veri aktarımı için patlama modu, büyük miktarda verilerin verimli okunması ve yazılmasını sağlar.
Güvenilir Veri Tutma: Elektrik kesintileri sırasında yedek güç kaynağına kesintisiz geçiş sağlar, zaman kaybını ve RAM verilerini önler.
Geniş Uygulama Kapsamı: Underwriters Laboratories (UL) gibi kuruluşlar tarafından onaylanmıştır ve tüketici elektroniği, endüstriyel kontrol sistemleri ve taşınabilir cihazlarda yaygın olarak kullanılmaktadır.
DS1302 Uygulamaları
| Senaryo Gereksinimleri | DS1302'nin Destekleyici Temel Özellikleri | Tipik vakalar |
|---|---|---|
| Taşınabilir/pille çalışan | Düşük Güç Tüketimi (Bekleme Akımı <300NA) + Pil Yedekleme | Saha hava durumu istasyonları, DIY taşınabilir saatler |
| Basitleştirilmiş Ana Kontrolör Entegrasyonu | 3 telli seri arayüz (CE/I/O/SCLK), PIN kullanımını azaltır | 8051 Mikrodenetleyici Sürekli Takvimler, Arduino Projeleri |
| Veri/zaman kaybı | 31 bayt RAM + pil yedekleme | Zaman katılım sistemleri, endüstriyel kayıt cihazları |
| Uzun vadeli doğru zamanlama | Sıçrama yılı tazminatı (2100'e kadar) + Temel Hassas Garanti | Elektronik saatler, akıllı ev zamanlaması |
DS1302 için alternatif çözümler
| Parça numarası | Tanım | Üretici |
|---|---|---|
| DS1202N | Gerçek zamanlı saat, uçucu, 0 zamanlayıcı, CMOS, PDIP8 | Dallas Semiconductor |
| DS1202 | Gerçek zamanlı saat, uçucu, 0 zamanlayıcı, CMOS, PDIP8 | Dallas Semiconductor |
| DS1302N+ | Gerçek zamanlı saat, CMOS, PDIP8, DIP-8 | Selvi yarı iletken |
| DS1302N | Gerçek zamanlı saat, uçucu, 0 zamanlayıcı, CMOS, PDIP8, 0.300 inç, plastik, DIP-8 | Maksimum Entegre Ürünler |
| DS1302 | Gerçek zamanlı saat, uçucu, 0 zamanlayıcılar, CMOS, PDIP8, 0.300 inç, DIP-8 | Dallas Semiconductor |
Çözüm
Özetle, zaman test edilmiş klasik gerçek zamanlı saat çipi olarak,DS1302doğru zaman tutma özelliği, düşük güç özellikleri, basit 3 telli arayüz tasarımı ve güvenilir çift güç değiştirme ve veri tutma fonksiyonları sayesinde tüketici elektroniği, endüstriyel izleme ve gömülü gelişim gibi birçok alanda sağlam bir taban kazanmıştır. Gerçek zamanlı saat çipi pazarı daha yüksek hassasiyet ve daha fazla işlev (sıcaklık telafisi ile DS3231 gibi) olan yeni ürünler görmeye devam etse de, dengeli performansı, düşük maliyetli ve kullanıcı dostu özellikleri ile DS1302, küçük ve orta ölçekli projeler, öğretim uygulamaları ve temel zamanlama ihtiyaçları olan senaryolar için tercih edilen seçim olmaya devam etmektedir. Elektronik saatlerde günlük zaman tutmayı yönlendirmekten, endüstriyel ekipmanlarda zaman senkronizasyonunu sağlamaktan, yapımcıların yaratıcı uygulamalarını desteklemeye kadar, DS1302, teknik özellikleri aracılığıyla "klasik" özünü yorumlar - parametreler açısından en aşırı seçim olmayabilir, ancak stabilitesi, kullanım kolaylığı ve güçlü adaptabilitesi, çeşitli elektronik sistemler için uygun bir zaman referansı sağlamaya devam eder. Geliştiriciler için, DS1302'nin çalışma prensibini ve uygulama mantığını anlamak sadece tek bir çipin kullanımına hakim olmakla kalmaz, aynı zamanda gerçek zamanlı saat teknolojisinin, seri iletişim zamanlamasının ve düşük güçlü tasarım kavramlarının derinlemesine öğrenilmesi için mükemmel bir uygulama ile ilgilidir. Gelecekte, bu çip, mükemmel olduğu alanlarda yeri doldurulamaz bir rol oynamaya devam edecektir.
DS1302 Veri Sayfası
