BEN.LM317: Hassas bir akım düzenleyicisinin temel özellikleri

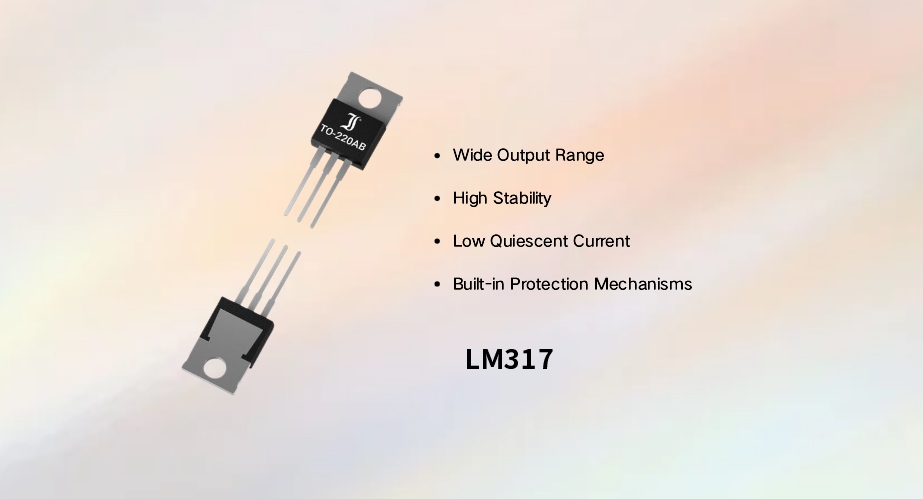

LM317klasik üç terminaldirayarlanabilir voltaj regülatörü, olağanüstü hassas düzenleme yetenekleriyle tanınan, elektronik devre tasarımında bir zımba haline getirir. Çok yönlü bir cihaz olarak, sadece voltaj düzenlemesini sağlamakla kalmaz, aynı zamanda hassas bir akım regülatörü olarak da işlev görür. Temel özellikleri şunları içerir:
·Geniş çıkış aralığı: Çıkış voltajı sürekli olarak 1.25V ila 37V arasında ayarlanabilir. Mevcut bir kaynak olarak yapılandırıldığında, çıkış akımı tipik olarak 10mA ila 1.5a arasında değişir ve çeşitli orta ve düşük güçlü cihazların ihtiyaçlarına hitap eder.
·Yüksek istikrar: Son derece düşük voltaj regülasyon hızı (tipik değer%0.01/v) ve yük regülasyon oranına (tipik değer%0.1) sahiptir, bu da giriş voltajı dalgalandığında bile kararlı çıkış sağlar.
·Yerleşik koruma mekanizmaları: Aşırı akım korumasını, aşırı ısınma korumasını ve güvenli çalışma alanı korumasını entegre eder. Devre anormallikleri olması durumunda, otomatik olarak çıkış akımını sınırlar veya kapatır, hem cihazı hem de yükü hasardan korur.
·Düşük hareketsiz akım: 5mA tipik bir hareketsiz akım ile devre güç tüketimini azaltmaya yardımcı olur ve bu da özellikle pille çalışan taşınabilir cihazlar için uygun hale getirir.
Pratik uygulamalarda, LM317, hassas cihazlarda, test ekipmanlarında ve şarj cihazlarında yaygın olarak kullanılır - stabil akım veya voltaj çıkışı gerektiren yarıklar. Örneğin, laboratuvarlarda LM317, çeşitli elektronik bileşenler için kararlı test akımları sağlayarak hassas bir DC akım kaynağı oluşturmak için kullanılabilir.
İi.LM317T: Yüksek güçlü cihazlar için güvenilir bir seçim
LM317T, özellikle yüksek güçlü uygulamalar için tasarlanmış LM317'nin bir paket varyantıdır. LM317'nin temel işlevlerini korurken, güç kullanma yetenekleri için optimize edilmiştir:
·Gelişmiş ısı dağılma tasarımı: Büyük bir ısı lavabosuna sahip bir TO-220 paketini benimser. Bu, operasyon sırasında üretilen ısıyı etkili bir şekilde dağıtarak daha yüksek güç dağılmasına izin verir (tipik olarak 15W ve daha da uygun ısı yayılmasıyla daha yüksek).
·Yüksek akım çıktı kapasitesi: İyi ısı dağılma koşulları altında, çıkış akımı 1.5A'ya ulaşabilir ve küçük motorlar ve yüksek güç LED sürücüleri gibi yüksek güç cihazlarının güç kaynağı ihtiyaçlarını karşılayabilir.
·LM317 ile uyumluluk: Elektriksel özellikleri, LM317 ile neredeyse aynıdır, bu da büyük değişiklikler olmadan devre tasarımlarında doğrudan değiştirilmesini sağlar - mühendislere seçimde daha fazla esneklik sunar.
Mükemmel güç kullanımı ve güvenilirliği nedeniyle, LM317T endüstriyel kontrol, otomotiv elektronik ve ev aletlerinde yaygın olarak kullanılmaktadır. Örneğin, otomobil şarj cihazlarında, LM317T, araba pillerini şarj etmek için uygun voltajı ve akımı stabil bir şekilde çıkarabilir.
III. LM317 ve LM317T arasında ayrıntılı karşılaştırma
Karakteristik | LM317 | LM317T |
Paket türü | Metal to-3, plastik to-220 vb. | 220 TO |
Maksimum çıkış akımı | 1.5A (uygun ısı dağılımı ile) | 1.5A (220 To-220 paketi, daha yüksek gerçek çıkış akımına izin vererek daha iyi ısı dağılımı sunar) |
Güç dağıtım kapasitesi | Daha düşük (paket ve ısı dağılmasına bağlıdır) | Daha yüksek (220 to paketi ile mükemmel ısı dağılımı) |
Isı dağılma gereksinimi | Genellikle bir ısı emici gerektirir | Pakette yerleşik ısı lavabosu; Daha iyi ısı dağılma performansı, ancak yine de yüksek güçlü uygulamalarda dikkat gerektiriyor |
Tipik uygulama senaryoları | Orta ve düşük güçlü hassas cihazlar (örn. Hassas enstrümanlar, taşınabilir cihazlar) | Yüksek güçlü cihazlar (örn. Motorlu sürücüler, yüksek güçlü LED aydınlatma, otomotiv elektroniği) |
Fiyat | Nispeten daha düşük | LM317'den biraz daha yüksek (ambalaj maliyetleri nedeniyle) |
IV. LM317 ve LM317T arasında nasıl seçim yapılır?
LM317 ve LM317T arasındaki seçim, aşağıdaki faktörleri göz önünde bulundurarak belirli uygulama senaryolarına ve gereksinimlerine bağlıdır:
·Güç Gereksinimleri: Küçük elektronik deneysel devreler veya düşük güçlü sensör güç kaynakları gibi minimum ısı dağılma ihtiyaçları olan düşük güçlü uygulamalar için LM317, maliyet etkin bir seçenektir. Sürekli yüksek akımlı çıkış gerektiren yüksek güçlü cihazlar için (örn. Yüksek güçlü LED dizi sürücüleri veya küçük motor kontrolleri), LM317T'nin ısı dağılma avantajları ve güç kullanma özellikleri daha uygundur.
·Uzay Kısıtlamaları: TO-220 paketlenmiş LM317T nispeten daha büyüktür. Devre tasarımının katı boşluk sınırlamaları ve düşük güç gereksinimleri varsa, diğer küçük paket LM317 varyantları tercih edilebilir.
·Maliyet faktörleri: Hem performans hem de güç gereksinimleri karşılandığında, LM317 bütçeye duyarlı projeler için bir maliyet avantajı sunabilir.
·Isı dağılma koşulları: Dahili cihaz boşluğu ek ısı yayma bileşenlerini sınırlarsa, LM317T'nin entegre bir ısı lavabına sahip 220 TO-220 paketi daha iyi ısı dağılımı sağlar, bu da onu daha uygun hale getirir.
V. LM317 ve LM317T'ye alternatifler
LM317 ve LM317T'nin ötesinde, diğer bazı voltaj regülatör aygıtları farklı uygulamalar için alternatifler görevi görür:
·LM117/LM217: Benzer performansa sahip LM317 ile aynı serinin bir kısmı. LM117, yüksek sıcaklıklı ortamlar için uygun olan daha geniş bir sıcaklık aralığında (-55 ° C ila 150 ° C) çalışır; LM217 (-25 ° C ila 150 ° C), orta sıcaklık gereksinimlerine sahip endüstriyel senaryolar için idealdir.
·LT1083/LT1084/LT1085: Sırasıyla 5A, 3A ve 1.5A çıkış akımları ile doğrusal teknolojiden (şimdi ADI tarafından edinilmiştir) yüksek akımlı ayarlanabilir düzenleyiciler. Yüksek akım ve yüksek verimli uygulamalar için uygun, düşük bırakma voltajı ve mükemmel çizgi düzenlemesine sahiptirler.
·AD620: Öncelikle bir enstrümantasyon amplifikatörü (referans belgesinde açıklandığı gibi, esnek kazanç ayarı, düşük güç tüketimi ve geniş bir güç kaynağı aralığına sahip düşük maliyetli, yüksek hassasiyetli bir enstrümantasyon amplifikatörüdür-ölçekler, tıbbi cihazlar ve veri toplama sistemlerinde kullanılır). Hem sinyal amplifikasyonu hem de sınırlı voltaj regülasyonu gerektiren özel hassas sinyal koşullandırma devrelerinde, alternatif olarak diğer bileşenlerle kullanılabilir. Bununla birlikte, AD620 özel bir düzenleyici değildir ve alternatif kullanımı, belirli devre ihtiyaçlarına dayanan ayrıntılı tasarım ve doğrulama gerektirir.
VI. Çözüm
LM317 ve LM317T, klasik ayarlanabilir voltaj regülatörleri olarak, her biri benzersiz senaryolarda mükemmeldir. LM317, hassas düzenleme ve maliyet etkinliği ile orta ve düşük güçlü hassas cihazlarda öne çıkarken, LM317T, TO-220 paketinin üstün ısı dağılmasını ve gelişmiş güç kullanımından yararlanarak, yüksek güçlü ekipman için güvenilir bir seçimdir.
Pratik uygulamalarda, seçim güç gereksinimlerine, alan kısıtlamalarına, maliyet bütçelerine ve ısı dağılma koşullarına dayanmalıdır. Alternatif seçenekleri keşfetmek de özel ihtiyaçları karşılayabilir. Seçimden bağımsız olarak, elektronik cihazlar için tutarlı güç desteği sağlayarak sabit ve güvenilir çalışma sağlamak için dikkatli devre tasarımı gereklidir.
