23 Ekim'de dünyaca ünlüyarı iletkenüreticiROHMlansmanını duyurdu”BD67871MWV-Z”, orta gerilim sistemleri (12V ila 48V sistemler) için “TriC3™” teknolojisini kullanan üç fazlı fırçasız DC motor sürücü IC'sidir. ROHM'nin tescilli sürücü mantığını birleştirerek, bumotor sürücüsüentegre devrehem azaltılmış FET ısı üretimini hem de düşük EMI*1 özelliklerini başarıyla elde eder. Bu iki özelliğin, değiş tokuş ilişkileri nedeniyle aynı anda elde edilmesi genellikle zordur.
TriC3 Nedir?
TriC3, ROHM tarafından geliştirilen ve FET voltaj bilgilerini hızlı bir şekilde algılayarak ve kapı kontrolünü gerçek zamanlı olarak ayarlayarak azaltılmış güç tüketimi ve elektromanyetik girişimin (EMI) ikili optimizasyonunu sağlayan akıllı bir kapı tahrik teknolojisidir. Bu teknoloji, BD67871MWV-Z gibi 12V ila 48V voltaj dereceli üç fazlı fırçasız motor sürücü IC'lerine uygulanır. Düşük EMI performansı sağlarken FET ısı üretimini yaklaşık %35 azaltır.
Yeni ürün, FET'ten voltaj bilgilerinin yüksek hızda algılanmasını ve gerçek zamanlı kapı kontrolünü mümkün kılan ROHM'nin tescilli akıllı kapı tahrik teknolojisi "TriC3™" kullanıyor. Bu kontrol yöntemi, yalnızca anahtarlama sırasında FET güç tüketimini azaltarak ısı üretimini azaltmakla kalmaz, aynı zamanda zil sesini*2 bastırarak düşük EMI özelliklerine ulaşır. Gerçek motor doğrulaması, ROHM'nin geleneksel sabit akımlı sürücü ürünleriyle karşılaştırıldığında, yeni ürünün FET ısı üretimini eşdeğer EMI seviyelerinde yaklaşık %35 oranında azalttığını doğrulamaktadır. Ayrıca yeni ürün, orta gerilim endüstriyel ekipman motor sürücüsü IC'leri için yaygın olarak kullanılan standart paket tipini (UQFN28) ve pin düzenini benimseyerek devre modifikasyonları ve yeni tasarımlar için iş yükünün azaltılmasına yardımcı oluyor.

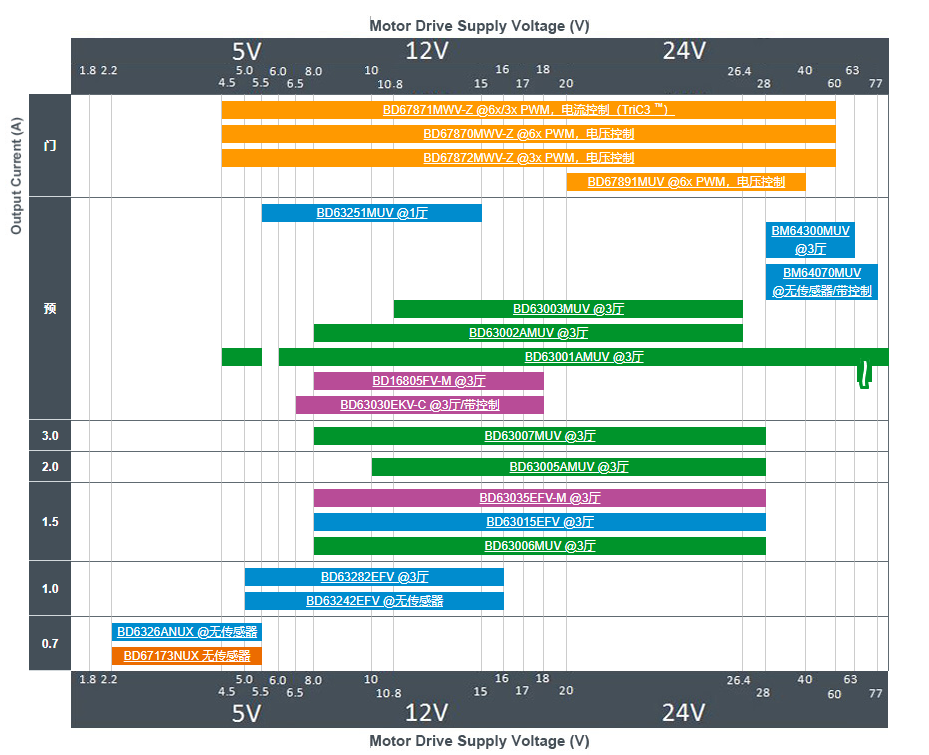

ROHM'nin üç fazlı fırçasız DC motor sürücü IC'leri hem Hall sensörlü motorlarla hem de sensörsüz motorlarla uyumludur. Açma açıları 120 derece, 150 derece ve 180 derecedir (sinüs dalgası sürücüsü). Yüksek verimli ve güvenilir sürücüler olarak ROHM, kağıt besleyiciler, çok yönlü aynalar, fan motorları, optik disk sürücüleri (ODD'ler) ve daha fazlasına yönelik çözümler içeren geniş bir ürün yelpazesi sunar.
BD67871MWV-ZDetaylar
BD67871MWV-Z, EMI'yi baskılayan ve motor sürücü sistemlerindeki MOSFET güç cihazlarının ısı üretimini azaltan bir Yenilikçi Aktif GateDrive'a (TriC3TM) monte edilmiştir. TriC3TM bu işlevleri, MOSFET güç cihazının etrafındaki çeşitli voltajları izleyerek ve bu voltaj bilgilerini kullanarak MOSFET güç cihazının geçit sürücü akımını akıllı bir şekilde kontrol ederek gerçekleştirir. Üç fazlı fırçasız DC motor uygulamaları için tasarlanmış bir kapı sürücüsü IC'sidir. 60 V'a kadar altı adet N-Kanal güç MOSFET'inden oluşan üç yarım köprüyü çalıştırabilir. Verimlilik için önyükleme kapasitör şarjı sırasında senkron düzeltme işlevine sahiptir. TriC3TM bir tür sabit akım sürücüsü olmasına rağmen, % 100 PWM Görev Döngüsü ve damlama şarj pompalaması ile yüksek empedans sağlar.
Özellikler
◼ Yenilik Aktif Geçit Sürücüsü (TriC3TM)
Çok Seviyeli Geçit Sürücü Akım Kontrolü
Gerçek Zamanlı Kapı Akımı Kontrolüne Dayalı
Çıkış Durumundan Algılanan Bilgiler
Ölü Zaman Ayar Kontrolü
◼ 60 V Üç Fazlı Fırçasız DC Motor Kapı Sürücüsü
Geniş 4,5 V ila 60 V Giriş Gerilim Aralığı
◼ Bootstrap tabanlı Kapı Sürücü Mimarisi
Sırasında Senkron Düzeltme Fonksiyonu
Bootstrap Kapasitör Şarjı
Geçerli Kaynaklı Bootstrap Kapısı Sürücüsü
%100 Görev Döngüsü Çalışması ve Yüksek Empedans (Hi-Z) Durumu için Devre
◼ Süper Düşük IVCCQ (Uyku Modunda < 1 μA)
◼ 3,3 V ve 5 V Lojik Girişlerini destekler
◼ *_SH'de -5 V'a kadar Negatif Geçici Akımları destekler
◼ UART'ın IN/IN ve EN/IN Modunu destekler
◼ Kompakt QFN Paketleri ve Ayak İzleri
◼ UART İletişim Protokolü
◼ TriC3TM Taban Akımı, Harici Direnç veya Dahili Sabit Akım olarak seçilebilir
◼ Gate Driver Güç Kaynağı (VREG) LDO ve Şarj Pompası Fonksiyonlarına sahiptir
◼ ŞÖNT pini Harici Dirençlerle Akım Algılamaya izin verir
◼ Entegre Koruma Özellikleri
VCC UVLO Koruması
Önyükleme (V*_BST-*_SH) UVLO Koruması
VREG UVLO Koruması
Termal Kapatma
Arıza Durumu Göstergesi (xFAULT)
