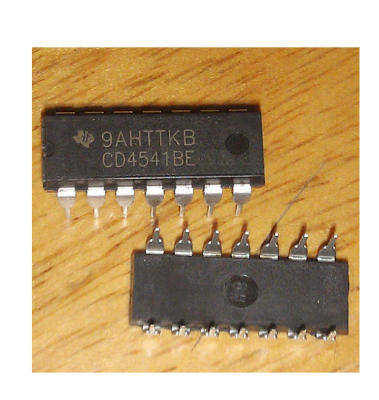

Texas Instruments CD4541BE+Bomba
Texas Instruments CD4541BEçok yönlüProgramlanabilir Zamanlayıcı/Osilatör ICKesin zamanlama ve saat üretimi için tasarlanmıştır. Her ikisini de desteklerRC ağı(uygun maliyetli çözümler için) vekristal osilatör(Yüksek hassasiyetli uygulamalar için), A/B pimleri yoluyla ayarlanabilir frekans bölümü oranları (65536'ya kadar) ile girişler, zamanlama etkinlikleri mikrosaniyeden saatlere kadar. Geniş bir çalışma voltaj aralığı (3V-18V), düşük statik akım ve yapılandırılabilir görev döngüsü (% 50 simetrik veya asimetrik) içeren, düşük güçlü gömülü sistemlere, endüstriyel kontrollere ve tüketici elektroniğine uygundur. Modlar, CMOS/TTL mantığı ile uyumlu çıkışları olan tek atış (bir kez darbe) veya siklik (sürekli dalga formu) içerir. 14 pimli daldırma/SOIC paketlerinde yer alan, CD4000 serisi cihazlarla kolayca entegre olur ve zamanlama-kritik uygulamalar için güvenilirlik ve esneklik sunar.
Texas Instruments CD4541BE'nin özellikleri
Frekans/dönem programlanabilirliği: Salınım frekansı, geniş aralıklı zamanlama parametre ayarlamasını (mikrosaniyeden saatlere kadar) sağlayan harici dirençler (R), kapasitörler (C) veya kristal osilatörler yoluyla yapılandırılabilir.
Ayarlanabilir frekans bölme oranı: Dahili frekans bölücü, giriş pimleri veya programlama yoluyla çıkış sinyali bölümü katsayılarının ayarlanmasına, farklı frekanslara sahip saat sinyalleri üretmesine olanak tanır.
DesteklerRC osilatörü(harici RC ağı) veyakristal osilatör girişi, farklı hassasiyet ve stabilite gereksinimlerine hitap etmek (yüksek hassasiyetli senaryolar için kristal modu, uygun maliyetli uygulamalar için RC modu).
Entegre voltaj regülatörü veya önyargı devresi, harici bileşenlerle uyumluluğu optimize eder.
Tipik CMOS süreç özelliği, destekgeniş voltaj girişi(örneğin, 3V ila 15V veya daha yüksek), çeşitli güç sistemleri (pille çalışan cihazlar veya endüstriyel sınıf voltaj ortamları) ile uyumludur.
Son derece düşük hareketsiz akım, pil güdümlü taşınabilir cihazlar veya enerji tasarruflu uygulamalar (örn. IoT sensörleri, gömülü sistemler) için ideal.
Güç tüketimini daha da azaltmak için bekleme veya uyku modlarını destekler.
Çıkış sinyal görev döngüsü, PWM kontrolü, sinyal modülasyonu ve diğer senaryolar için uygun olan yapılandırılabilir (örneğin% 50 simetrik dalga formu veya asimetrik dalga formları).
SağlayanTamamlayıcı çıktılar(örneğin, farklı mantık seviyeleri (CMOS/TTL) ile uyumlu, senkronize yüksek/düşük seviye sinyaller) veya tek uçlu çıkışlar.
Orta çıkış sürüş özelliği, LED'lerin, rölelerin veya diğer entegre devrelere doğrudan sürülmeye izin verir.
Yerleşik aşırı yük veya kısa devre koruma mekanizmaları (bazı modellerde) devre sağlamlığını arttırır.
Geniş çalışma sıcaklığı aralığı (örn., Ticari derece 0 ° C ila 70 ° C, endüstriyel dereceli -40 ° C ila 85 ° C), çeşitli çevresel koşullara adapte.
Ortak Paket Türleri: DIP (çift sıralı paket), Soic (küçük anahat entegre devre), SSOP (küçük anahat paketi), vb., PCB yerleşimini ve lehimlemeyi kolaylaştırır.
PINS, diğer dijital devrelerle sorunsuz entegrasyon sağlayan geleneksel CD4000 serisi mantık cihazlarıyla uyumludur.
Texas Instruments CD4541BE'nin Uygulamaları
Tüketici Elektroniği:
Operasyon sürelerini kontrol etmek için ev aletleri (mikrodalga fırınlar, çamaşır makineleri, kahve makineleri) için zamanlayıcılar.
Dijital saatlerde, mutfak zamanlayıcılarında veya taşınabilir cihazlarda geri sayım zamanlayıcıları (örneğin, aralık eğitimi için fitness izleyicileri).
Endüstriyel kontrol:
Üretim işlemlerinde sıralı zamanlama (örn. Konveyör bant gecikmeleri, makine döngüsü senkronizasyonu).
Endüstriyel ekipmanlarda güvenlik kilitlemeleri veya arıza sıfırlama zamanlayıcıları.
Dijital sistemler:
Mikrodenetleyiciler, sensörler veya iletişim modülleri için kararlı saat sağlayıcısı (örn., UART baud hızları veya I2C/SPI saat sinyalleri üreten).
LED yanıp sönme, ekran yenileme veya motor komisyonu için darbe jeneratörleri (örneğin, step motor adım zamanlaması).
İletişim ekipmanı:
Modemlerde, yönlendiricilerde veya seri iletişim arayüzlerinde saat senkronizasyonu.
Kablosuz sensör ağları (WSNS) veya RFID sistemleri için düşük frekanslı sinyal kaynakları.
Pille çalışan cihazlar:
Güç tüketimini en aza indirmek için IoT sensörleri, giyilebilir cihazlar veya uzaktan izleme cihazlarında uyku/uyanma döngüsü denetleyicileri.
Çevre sensörleri için periyodik veri örnekleme zamanlayıcıları (sıcaklık, nem, hareket).
Taşınabilir elektronik:
Uzaktan kumandalarda, e-okuyucularda veya düşük güçlü Bluetooth (BLE) cihazlarında enerji tasarruflu zamanlama.
Güç devreleri:
Voltaj regülatör zamanlaması (örneğin, yumuşak başlama gecikmeleri veya aşırı gerilim koruma zaman aşımı).
Çok raylı sistemler için sıralı güçlendirme/aşağı kontrol (örn. FPGA/ASIC güç kaynağı sıralaması).
Motor ve LED kontrol:
Motor hızı regülasyonu (örneğin, robotikte küçük DC motorlar) veya LED karartma (sabit akım LED sürücüleri) için ayarlanabilir PWM sinyalleri.
Endüstriyel otomasyon:
Sensör veri toplama zamanlaması (örn., PLC'lerde periyodik analog-dijital dönüşüm).
Makine için hata algılama zamanlayıcıları (örn. Aşırı ısınma/aşırı yükleme kapanma gecikmeleri).
Otomotiv sistemleri:
İç aydınlatma kontrolü (kademeli açma/kapama zamanlaması) veya gösterge paneli arka ışık karartma.
Araç alt sistemleri için düşük güçlü uyandırma zamanlayıcıları (örn., Anahtarsız giriş, lastik basıncı izleme).
DIY projeleri:
Hobi devreleri için düşük maliyetli zamanlama çözümleri (örn. LED kovalayıcılar, basit frekans sayaçları).
Dijital mantık, RC osilatör prensipleri veya zamanlama devresi tasarımı öğrenmek için platformlar.
Tıbbi cihazlar:
Kesin dozaj kontrolü için zamanlanmış ilaç dağıtım sistemleri veya infüzyon pompaları.
Düşük güçlü kalp atışı monitörleri veya uzun pil ömrü gerektiren uyku apnesi cihazları.
Esneklik: Harici RC/Kristal ve Ayarlanabilir Görev Döngüsü aracılığıyla programlanabilir frekans/dönem farklı zamanlama ihtiyaçları.
Düşük güç: Pil güdümlü veya enerji tasarruflu sistemler için idealdir (örn. IoT, giyilebilir cihazlar).
Geniş voltaj aralığı: Hem düşük voltajlı (3V) pil sistemleri hem de endüstriyel (15V) ortamlarla uyumludur.
Güvenilirlik: Sıcaklık aralıkları ve sert ortamlar için yerleşik korumalar arasında sağlam çalışma.
Texas Instruments CD4541BE'nin özellikleri
| Teknoloji Ailesi | CD4000 | Bitler (#) | 1 |
| Besleme voltajı (min) (v) | 3 | Besleme voltajı (maks) (v) | 18 |
| Giriş Türü | Standart CMOS | Çıktı Türü | Push-pull |
| Tedarik Akımı (MAX) (µA) | 100 | IOL (MAX) (MA) | 4 |
| IOH (Max) (MA) | -4 | Çalışma sıcaklığı aralığı (° C) | -55 ila 125 |
| Derecelendirme | Katalog |
Texas Instruments CD4541BE'nin veri sayfası

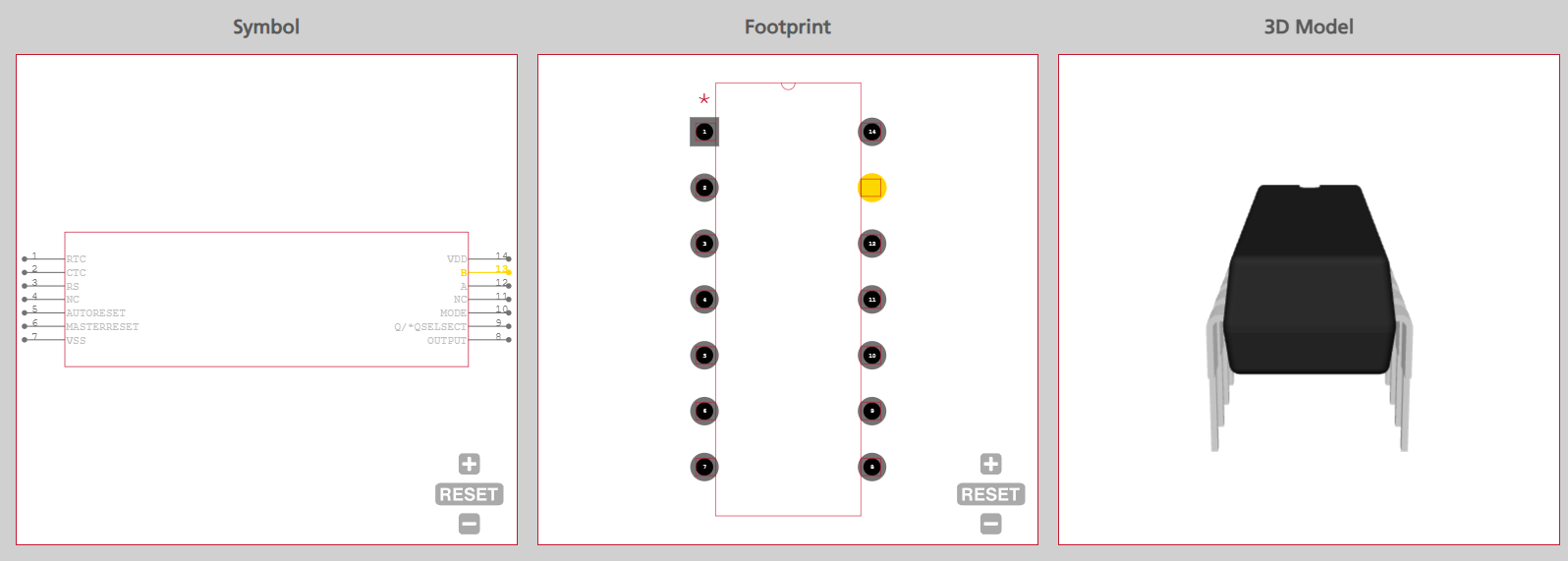

Texas Instruments CD4541be'nin sembolü, ayak izi ve 3D modeli
Pin # | İsim | İşlev |
|---|---|---|
1 | RTC | Osilatör zamanlama kontrolü için harici direnç (r <sub> tc </t sub>) bağlantısı. |
2 | CTC | Osilatör zamanlama kontrolü için harici kapasitör (c <sub> tc </sub>) bağlantı. |
3 | Rs | Giriş Sıfırla (Aktif-Yüksek): Sayaç ve çıktıyı başlangıç durumlarına sıfırlar. |
4 | NC | Bağlantı yok (kullanılmayan pim). |
5 | AR | Otomatik resetleme girişi (aktif-yüksek): Güçlendirmeden sonra otomatik sıfırlamayı etkinleştirir. V <Sub> dd </sub> 'e bağlanırsa, pin 6 ile manuel sıfırlama gereklidir 4. |
6 | Bay | Ana sıfırlama girişi (aktif-yüksek): Sayaç ve çıkışı manuel olarak sıfırlar. |
7 | V <Sub> ss </sub> | Zemin (0V) Besleme. |
8 | Q | Birincil çıktı: Zamanlayıcı/karşı çalışmaya göre durumu değiştirir. |
9 | SEÇME | Çıktı durumu seçimi: |
10 | Moda | Çalışma Modu Seçimi: |
11 | NC | Bağlantı yok (kullanılmayan pim). |
12 | A | Bölüm oranı Programlama Giriş A: Sayacın bölüm faktörünü Pin 13 34 ile birlikte yapılandırır. |
13 | B | Bölüm oranı Programlama Giriş B: Bölüm faktörünü 34 ayarlamak için PIN 12 ile çalışır. |
14 | V <Sub> dd </sub> | Pozitif besleme voltajı(3V ila 18V). |
Texas Instruments CD4541BE'nin Kategori Timerleri
Elektronik sistemlerde, zamanlayıcılar zaman kontrolü için çekirdek bileşenler görevi görür ve tam olarak zamanlama sinyalleri veya periyodik darbeler üreterek "zaman farkındalığı" olan cihazları sağlar. Endüstriyel otomasyondaki dizi kontrolünden tüketici elektroniğinde akıllı zamanlama fonksiyonlarına kadar zamanlayıcılar, elektronik cihazların "biyolojik saati" olarak işlev görür ve modüllerin önceden ayarlanmış ritimlerde birlikte çalışmasını sağlar.
Donanım zamanlayıcıları, güvenilirlikleri ve düşük güç avantajları nedeniyle gömülü senaryolarda özellikle kritiktir. Salınım devreleri oluşturmak, frekans bölücüler aracılığıyla stabil saatler oluşturmak ve sayaçlar aracılığıyla mikrosaniyeden saatlere kadar geniş aralıklı zamanlama elde etmek için direnç kapasitör (RC) ağları veya kristal osilatörler kullanırlar. Örneğin, IoT sensörlerinde, zamanlayıcılar veri toplama, performans ve enerji tüketimini dengelemek için periyodik uyanmayı kontrol edebilir. Endüstriyel kontrolde, güvenli ve verimli üretim süreçleri sağlayarak motor çalıştırma/durdurma ve valf anahtarı için hassas zamanlama sağlarlar. Yazılım zamanlayıcıları esneklik sunarken, işlemci kaynaklarına güvenirler-donanım zamanlayıcılarını yüksek hassasiyetli veya düşük güç uygulamalarında yeri doldurulamaz.
Texas Instruments 'CD4541BEbir donanım zamanlayıcısının tipik bir örneğidir. Programlanabilir bir osilatör/zamanlayıcı entegre devre olarak, RC veya kristal osilatör girişlerini destekler ve harici direnç kapasitif bileşenleri veya kristal osilatörler yoluyla salınım frekansının kolay konfigürasyonuna izin verir. Ayarlanabilir bir frekans bölümü oranı (65536'ya kadar) ile, nabız sinyal üretiminden uzun süreli zamanlamaya kadar çeşitli ihtiyaçları karşılamaktadır. Geniş çalışma voltaj aralığı (3V ila 18V) ve düşük hareketsiz akımı, hem pille çalışan cihazlarda (taşınabilir elektronik ve IoT düğümleri gibi) hem de endüstriyel sınıf sistemlerinde kararlı çalışmayı sağlar. Ayrıca, tek uçlu/tamamlayıcı çıkışlar ve ayarlanabilir görev döngüleri gibi özellikler, PWM kontrolü, saat senkronizasyonu ve diğer senaryolardaki uygulamalarını genişletir. CD4541BE, yüksek esneklik ve güvenilirlik ile zamanlama kontrol gereksinimlerini ve devre tasarımını, akıllı cihazlarda sürekli olarak hassas zamanlama kontrolünü güçlendirir.
CD4541BE'nin üreticisi-Texas enstrümanları
Texas Instruments (TI), sektörü güvenilirlik, esneklik ve ileriye dönük teknolojide yönlendiren ürünlerle, zamanlayıcılar alanındaki yenilikleri ve başarıları aracılığıyla küresel elektronik endüstrisini derinden etkiledi.
Zamanlayıcı teknolojisinde öncü olarak TI'nın 1971 LM555 zamanlayıcısının tanıtımı bir kilometre taşıydı. Monostable (zamanlama) ve astable (nabız oluşturma) fonksiyonlarını birleştiren bu cihaz, 200mA sürücü özelliği ve geniş sıcaklık stabilitesi sayesinde endüstriyel kontrol, tüketici elektroniği ve ötesinde bir "evrensel zamanlayıcı" haline geldi. 10 milyardan fazla birim satıldığında, donanım zamanlama çözümleri için endüstri standardını belirledi. TI o zamandan beri ürün hattını genişletti: CD4060, örneğin, 14 aşamalı bir bölünme sayacı entegre eder, saat üretimi ve uzun dönem zamanlaması için etkili çözümler sunar ve maliyet etkin zamanlama tasarımları için en iyi seçim olmaya devam etmektedir.
IoT ve taşınabilir cihazların düşük güçlü taleplerini ele alan TI, TPL5111 nano-timer'ı geliştirerek 35NA hareketsiz bir akımla ultra uzun pil ömrü elde etti. Bu, sensör düğümlerinde ve giyilebilir cihazlarda "uyku-uyanık" döngüler için akıllı güç yönetimini sağlar. MSP430 mikrodenetleyicilerine entegre olan zamanlayıcı modülleri, tıbbi cihazlarda, akıllı sayaçlarda ve diğer uygulamalarda çekirdek zamanlama kontrol birimleri olarak hizmet veren yüksek hassasiyetli yakalama/karşılaştırma işlevlerini birleştirir.
Sert endüstriyel ve otomotiv ortamlarında, AEC-Q100'e sertifikalandırılan TI's Lincmos Serisi zamanlayıcılar, motor kontrolü ve araç içi bilgi-eğlence sistemleri için kararlı bir zamanlama sağlayarak -40 ° C ila 105 ° C arasında güvenilir bir şekilde çalışır. Çift modlu RC/kristal osilatör girişleri ve 65536 aşamalı ayarlanabilir frekans bölümü oranı ile CD4541BE gibi programlanabilir zamanlayıcılar, mikrosaniye darbelerinden saatlerce zamanlamaya, endüstriyel otomasyonda, güç yönetimi ve daha fazlasında yaygın olarak kullanılan farklı ihtiyaçları karşılamaktadır.
TI'nin başarısı sadece teknik atılımlardan değil, aynı zamanda LM555'in klasik kullanılabilirliğinden MSP430'un entegre gelişimine kadar, PSPICE simülasyon araçları ve mühendisler için geliştirme eşiğini önemli ölçüde düşüren kapsamlı referans tasarımları ile eşleştirilen kapsamlı bir ekosistem inşa etmekten kaynaklanmaktadır. Bugün, TI zamanlayıcılar tüketici elektroniğini, otomotiv, endüstriyel ve tıbbi sektörleri kapsamaktadır. Düşük güç, yüksek hassasiyet ve güvenilirlik üzerine devam eden odakları, AI Edge Computing ve 6G iletişimleri gibi yeni nesil teknolojilerde zamanlama kontrolünün temelini oluşturarak, zamansal doğruluk ve akıllı cihazlar arasında çekirdek bir köprü olarak rollerini sağlamlaştırıyor.

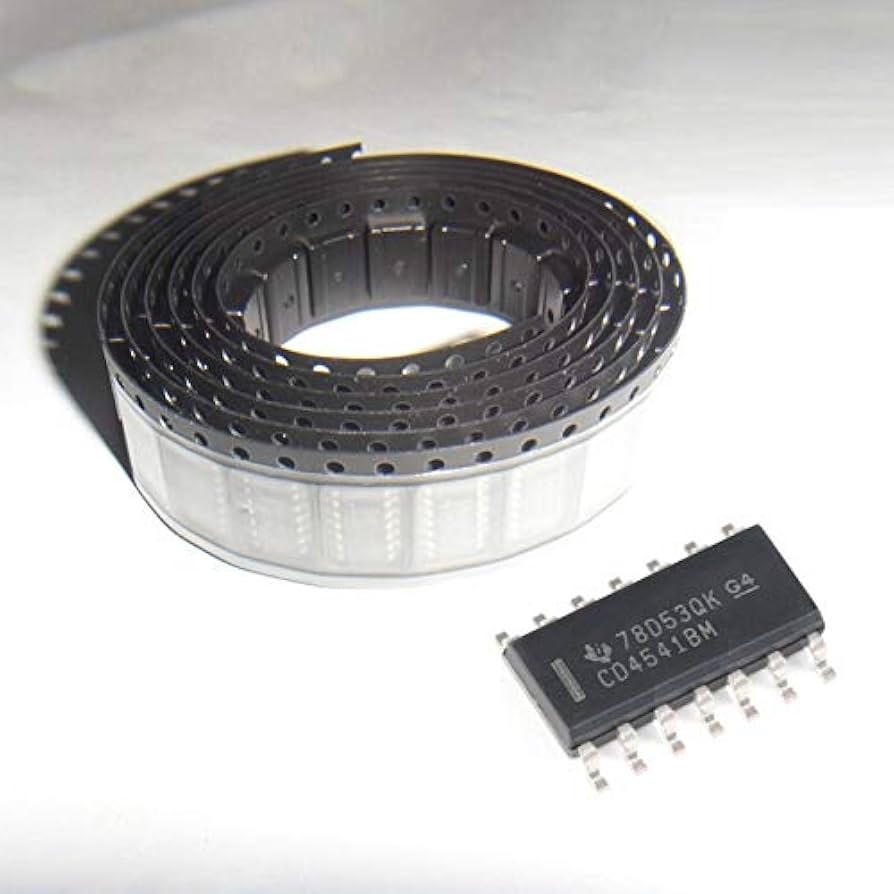

CD4541BM96 VS CD4541BE
| Parça numarası | | |
|---|---|---|
| Marka | Texas enstrümanları | Texas enstrümanları |
| Tanım | Programlanabilir Zamanlayıcı Tek 14 pimli Soic T/R | CMOS Programlanabilir Zamanlayıcı |
| Seri | CD4541 | CD4541 |
| Teknoloji Ailesi | CD4000 | CD4000 |
| Bitler (#) | 1 | 1 |
| Besleme voltajı (min) (v) | 3 | 3 |
| Besleme voltajı (maks) (v) | 18 | 18 |
| Giriş Türü | Standart CMOS | Standart CMOS |
| Çıktı Türü | Push-pull | Push-pull |
| Tedarik Akımı (MAX) (µA) | 100 | 100 |
| IOL (MAX) (MA) | 4 | 4 |
| IOH (Max) (MA) | -4 | -4 |
| Çalışma sıcaklığı aralığı (° C) | -55 ila 125 | -55 ila 125 |
| Derecelendirme | Katalog | Katalog |
