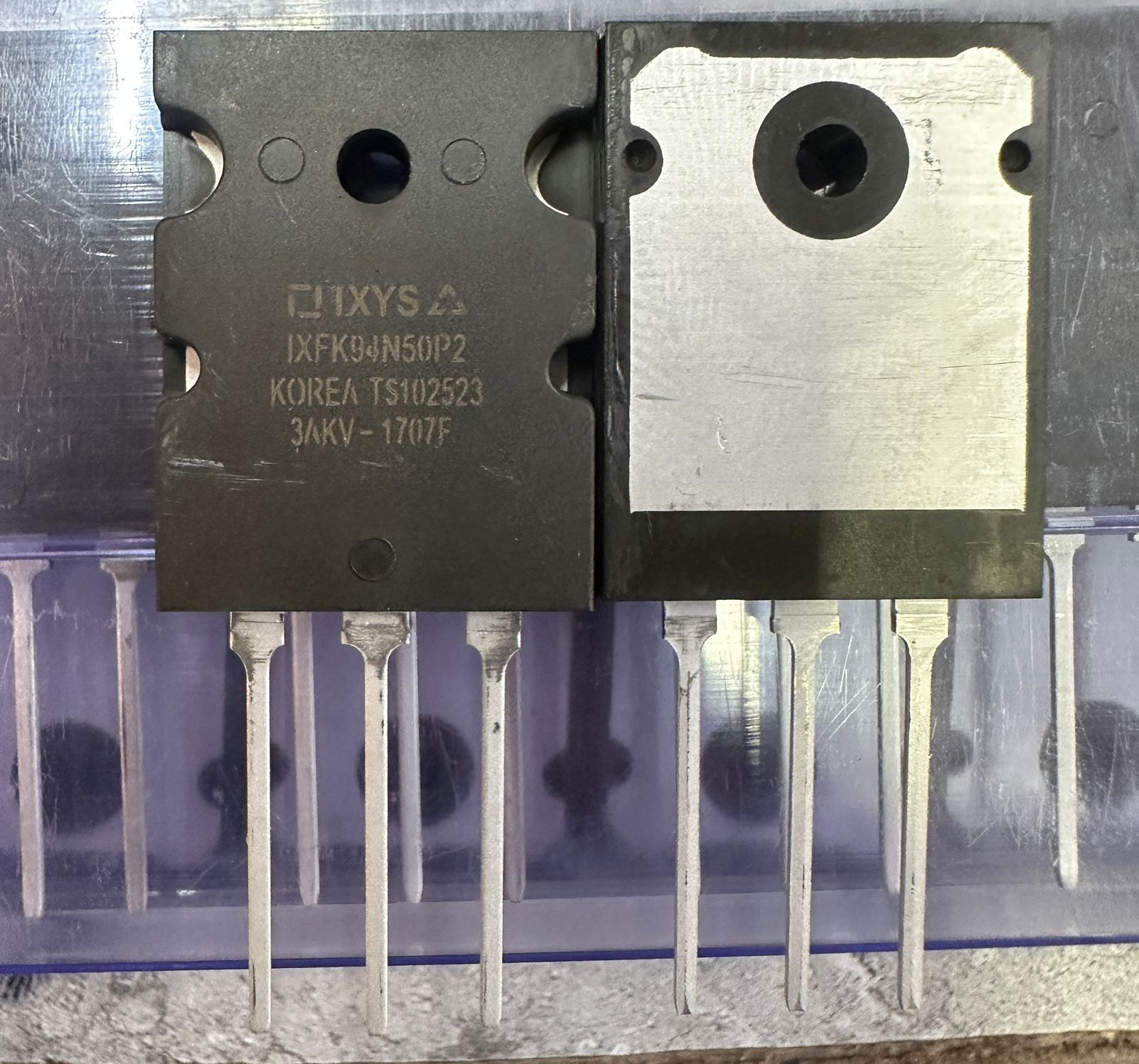

IXYS IXFK94N50P2+Bomba
.IXYS IXFK94N50P2bir n - kanal geliştirme - mod güç mosfet. Hızlı içsel diyot, dinamik DV/DT derecesi ve çığ derecesine sahiptir. Düşük RDS (ON) ≤55mΩ ve düşük QG ile güç kayıplarını azaltır. Düşük endüktans paketi performansı artırır. Anahtar - mod güç kaynakları, DC - DC dönüştürücüler ve motor sürücüler için ideal, yüksek güç yoğunluğu ve uzay tasarrufu sunar.
IXYS IXFK94N50P2'nin Özellikleri
Hızlı iç diyot
Bu özellik, cihazın devrelerde hızlı bir şekilde yanıt vermesini sağlar, anahtarlama hızını artırır ve ters kurtarma süresini azaltır. Yüksek frekanslı anahtarlama güç kaynakları gibi yüksek anahtarlama hızlı uygulamalar için uygundur.
Dinamik DV/DT Derecesi
Hızlı voltaj dalgalanmalarına sahip ortamlarda kararlı çalışma sağlayarak, cihazın voltaj değişikliklerine dayanma mükemmel özelliğini gösterir. Bu, voltaj geçişlerinin neden olduğu arızaları veya hasarı önler, devre güvenilirliğini korur.
Çığ derecelendirildi
Cihazın çığ arızası koşulları altında belirli bir miktar enerjiye dayanabileceği, aşırı gerilim gibi aşırı senaryolarda güvenilirliği artırabileceği ve çığ arızasından kaynaklanan hasar riskini azaltabileceği anlamına gelir.
Düşük RDS (ON) ve QG
Düşük RDS (ON)İletim sırasında güç kaybını azaltır ve devre verimliliğini artırır.
Düşük QGCihazı sürmek için gereken enerjiyi en aza indirir, sürücü devresindeki güç tüketimini düşürür ve genel sistem enerji verimliliğini artırır.
Düşük paket endüktansı
Voltaj sivri uçlarını ve endüktansın neden olduğu elektromanyetik paraziti (EMI) azaltır, devre stabilitesini ve gürültü bağışıklığını iyileştirir. Bu, daha iyi devre performansı ve güvenilirliğine katkıda bulunur.

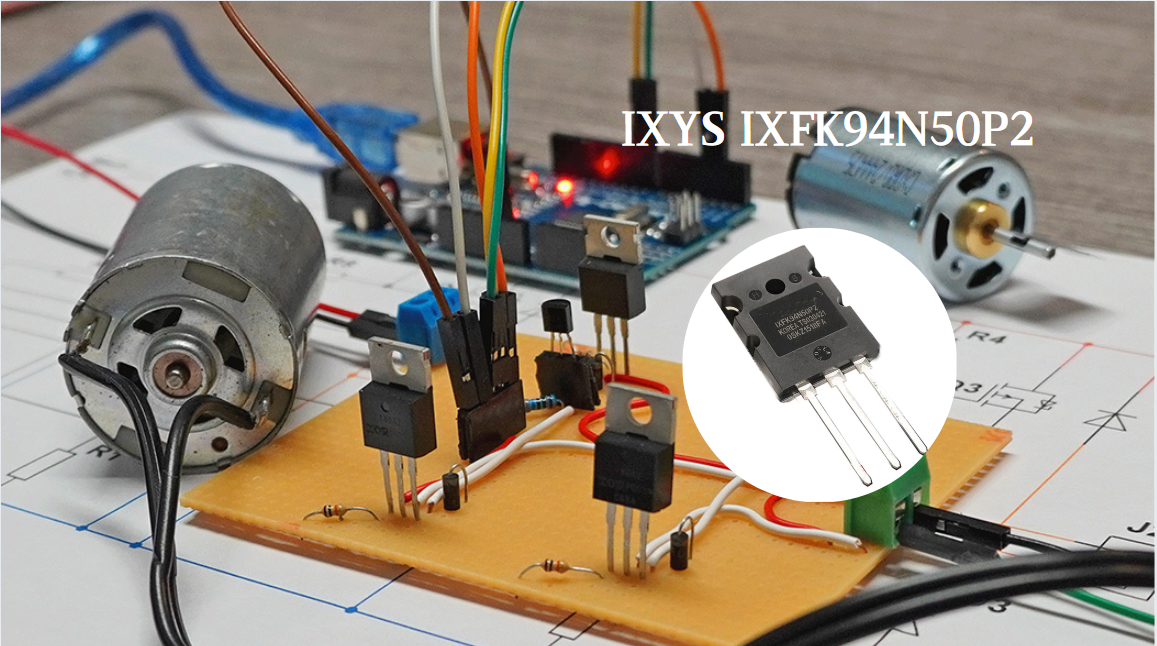

IXYS IXFK94N50P2'nin Uygulamaları
Anahtar modu ve rezonant modu güç kaynakları: Anahtar modu güç kaynaklarında (SMP'lerde), düşük dirençli RDS (ON) ≤55mΩ iletim kayıplarını azaltabilir ve güç dönüşüm verimliliğini artırabilir. Hızlı iç diyot ve yüksek DV/DT derecesi, yüksek frekanslı anahtarlama gereksinimlerini karşılayabilir, anahtarlama kayıplarını azaltabilir ve güç çıkışını daha kararlı hale getirebilir. Rezonant mod güç kaynaklarında, cihazın özellikleri yumuşak anahtarlamaya, anahtarlama gürültüsünü ve kayıplarını azaltmaya ve güç kaynağının genel performansını artırmaya yardımcı olur.
DC-DC Dönüştürücüler: DC-DC dönüştürücüler genellikle elektrik enerjisinin verimli bir şekilde dönüştürülmesini gerektirir. Cihazın düşük RDS (ON) ve düşük geçit şarjı QG özellikleri güç kayıplarını azaltabilir ve dönüşüm verimliliğini artırabilir. Hızlı anahtarlama hızı, yüksek frekanslı çalışmaya uyum sağlayarak manyetik bileşenlerin boyutunu ve ağırlığını azaltır ve dönüştürücünün minyatürleştirilmesini sağlar.
Pil Şarj Cihazları: Pil şarj işlemi sırasında akım ve voltajın hassas kontrolü gereklidir. Bu cihaz, yüksek voltaj ve büyük akım altında stabil bir şekilde çalışabilir. Dirençli düşük direnç, şarj işlemi sırasında enerji kaybını azaltır, şarj verimliliğini artırır ve şarj süresini kısaltır. Çığ derecelendirme özelliği devre güvenilirliğini arttırır ve cihazı anormal şarj efektlerinden korur.
Kesintisiz güç kaynakları (UPS): Şebeke gücü başarısız olduğunda, UPS'in pil gücü kaynağına hızlı bir şekilde geçmesi gerekir. Bu MOSFET'in hızlı anahtarlama hızı, yükün güçlendirilmesini sağlayarak hızlı anahtarlama elde edebilir. Yüksek güç yoğunluğu ve düşük paket endüktans özellikleri, karmaşık çalışma koşulları altında UPS'nin kararlı çalışmasını sağlar ve kritik ekipman için güvenilir bir yedek güç kaynağı sağlar.
AC ve DC motor sürücüleri: AC ve DC motorlarını kullanırken, büyük akımları ve voltajları kontrol etmek gerekir. Cihazın yüksek akım taşıma özellikleri (ID25 = 94A, IDM = 240A) motor çalıştırma ve çalışma gereksinimlerini karşılıyor. Düşük dirençli, motor tahrik kayıplarını azaltır ve sistem verimliliğini artırır. Çığ derecelendirme ve hızlı iç diyot özellikleri, cihazı motorun arka elektromotif kuvvetinden korur.
Yüksek hızlı güç anahtarlama uygulamaları: Yüksek frekanslı güç amplifikatörleri ve nabız güç kaynakları gibi hızlı anahtarlama gerektiren güç devrelerinde, hızlı iç diyot ve yüksek DV/DT derecesi yüksek hızlı anahtarlama işlemlerini etkinleştirir. Düşük geçit yükü, tahrik devresinin güç tüketimini azaltır ve genel sistem performansını artırır.
IXYS IXFK94N50P2'nin özellikleri
| ROHS Kodu | Evet | Parça Yaşam Döngüsü Kodu | Aktif |
| IHS Üreticisi | Littelfuse Inc | Paket Açıklama | 264, 3 pin |
| Uyumluluk Koduna Ulaşın | uyumlu | ECCN kodu | Ear99 |
| Samacsys Üreticisi | Littelfuse | Ek Özellik | Çığ derecelendirildi |
| Çığ Enerji Derecesi (EAS) | 3500 MJ | Vaka bağlantısı | BOŞALTMAK |
| Konfigürasyon | Yerleşik diyotlu bekar | DS Arıza Voltaj-Deni | 500 V |
| Akım-Max (ABS) (ID) boşaltın | 94 A | Akım max (id) | 94 A |
| Direnç-Max'te Drenaj Kaynağı | 0.055 Ω | FET teknolojisi | Metal oksit yarı iletken |
| JEDEC-95 kodu | TO-264AA | Jesd-30 kodu | R-PSFM-T3 |
| Jesd-609 kodu | E1 | Eleman sayısı | 1 |
| Terminal sayısı | 3 | Çalışma modu | Geliştirme modu |
| Çalışma sıcaklığı | 150 ° C | Paket Vücut Malzemesi | Plastik/epoksi |
| Paket şekli | Dikdörtgen | Paket stili | Flanş montajı |
| Tepe geri akış sıcaklığı (CEL) | 260 | Polarite/Kanal Türü | N-kanallı |
| Güç Dağılımı Max (ABS) | 1300 W | Darbeli Tahliye Akımı Max (IDM) | 240 A |
| Yeterlilik durumu | Nitelikli değil | Yüzey montajı | HAYIR |
| Terminal kaplaması | Teneke gümüş bakır | Terminal formu | Delik |
| Terminal konumu | BEKAR | Time@Tepe Teyit Sıcaklık Maks (S) | 10 |
| Transistör Uygulaması | Değiştirme | Transistör elemanı malzemesi | SİLİKON |
| Üretici | Ixys | Ürün kategorisi | Mosfet |
| ROHS | Detaylar | Teknoloji | Si |
| Montaj stili | Delikten | Paket / Dava | 264-3 |
| Transistör polaritesi | N-kanallı | Kanal sayısı | 1 kanal |
| VDS - Drenaj kaynaklı arıza voltajı | 500 V | Kimlik - Sürekli Drenaj Akımı | 94 A |
| RDS on - Drenaj -kaynak direnci | 55 MOHMS | VGS - GATE -SOURCE Voltajı | - 30 V, + 30 V |
| VGS Th - Gate -Source Eşik Voltajı | 3 V | QG - Kapı Şarjı | 228 NC |
| Minimum çalışma sıcaklığı | - 55 c | Maksimum çalışma sıcaklığı | + 150 C |
| PD - Güç dağılımı | 1.3 kw | Kanal modu | Geliştirme |
| Tren | Hiperfet | Seri | İxfk94n50 |
| Marka | Ixys | Ürün türü | Mosfet |
| Fabrika Paketi Miktarı | 25 | Alt kategori | Mosfets |
| Transistör tipi | 1 n-kanal | Tip | Polarp2 hiperfet |
| Birim ağırlık | 0.352740 oz |
IXYS IXFK94N50P2'nin Veri Sayfası
IXYS IXFK94N50P2'nin Pinouts
- 264 Paket Pin Bilgisi
- Pim 1: Kontrol terminali olarak hizmet veren kapıdır (G olarak kısaltılır). Farklı voltajlar uygulayarak, MOSFET'in açık durumunu kontrol eder. Kapı voltajının değiştirilmesi, kanalın iletkenliğini ayarlayabilir, böylece drenaj ve kaynak arasındaki akımın büyüklüğünü kontrol edebilir.
- Pimler 2 ve 4: Her ikisi de drenajdır (d olarak kısaltılır). Bir devrede, drenaj, yüke veya diğer devre bileşenlerine bağlı akım çıkış terminalidir. Yüksek voltajlara ve akımlara dayanır. Güç kaynaklarını ve motor sürücüleri değiştirme gibi uygulamalarda, tahliye akımı ve voltaj varyasyonlarının büyüklüğü devre performansını etkiler.
- Pim 3: Mevcut giriş terminali olan kaynaktır (s olarak kısaltılır). Güç kaynağının veya zeminin negatif terminaline bağlanır, devrenin normal akım akışını sağlamak ve devre fonksiyonunu gerçekleştirmek için bir referans potansiyeli sağlar.
Plus247 Paket Pin Bilgileri
- Pim 1: Kapıdır (G olarak kısaltılmıştır) ve işlevi, MOSFET'in açık durumunu kontrol etmek için kullanılan TO - 264 paketindeki kapı ile aynıdır.
- Pim 2: Drenajdır (d olarak kısaltılır). Akım çıkış terminali olarak, yüke veya devrenin diğer kısımlarına bağlanır ve devredeki büyük akımlar ve voltajlar taşır.
- Pim 3: Kaynaktır (s olarak kısaltılır). Akım giriş terminali olarak, akımın kararlı akışını sağlamak ve devrenin normal çalışmasını korumak için devre için düşük potansiyel bir referans noktası sağlar.
IXYS IXFK94N50P2'lerKategori- Tek Fetler
Tek FET'ler (alan etkili transistörler) modern elektronik devrelerde önemli bileşenlerdir. Benzersiz voltaj kontrollü akım özelliklerinden yararlanarak, çeşitli devre uygulamalarında yeri doldurulamaz roller oynarlar. Sinyal amplifikasyon devrelerinde, zayıf elektrik sinyallerini doğru bir şekilde yükseltirler. Devreleri değiştirirken, akım akışını kontrol etmek için hızlı iletim ve kesim sağlarlar. Yüksek giriş empedansları ile, önceki devreleri minimal olarak etkiler, sinyal bozulmasını etkili bir şekilde azaltır ve devre performansını arttırırlar.
N-kanal ve P-kanal gibi farklı tek FET tipleri, çeşitli devre gereksinimlerine hitap eder. N-kanallı FET'ler pozitif güç kaynağı sistemlerinde yaygın olarak kullanılır ve büyük akımları verimli bir şekilde işler. .IXYS IXFK94N50P2olağanüstü bir n-kanal geliştirme modu güç mosfettir. Direnaz (RDS (ON)), iletim kayıplarını önemli ölçüde azaltır ve devre verimliliğini artırır. Hızlı iç diyot ve yüksek DV/DT derecesi, yüksek frekanslı anahtarlama senaryolarında kararlı çalışmayı sağlar. Ek olarak, çığ dereceli karakteristik güvenilirliği artırır, bu da anahtarlama mod güç kaynakları ve motor sürücüleri gibi uygulamalarda mükemmel olmasını sağlar ve çok sayıda devre tasarımı için güvenilir bir bileşen seçimi sağlar.
IXFK94N50P2'nin Üreticisi- Ixys
IXYS, tek FETS alanında dikkate değer başarılar yarattı. IXFK94N50P2 ve IXFX94N50P2 N - Kanal Geliştirme Modu Güç MOSFET'leri gibi ürünleri ana örneklerdir. Bu cihazlar, hızlı anahtarlamayı sağlayan hızlı bir içsel diyot içerir ve yüksek frekanslı uygulamalarda güç kayıplarını azaltır. Çığ dereceli tasarımları, zorlu koşullar altında güvenilirliği artırarak FET'leri voltaj dalgalanmalarından korur.
Düşük RDS (ON) ve QG ile IXYS'nin tek FET'leri akım akışını etkili bir şekilde kontrol edebilir, bu da daha yüksek güç yoğunluğuna ve enerji tasarrufu sağlayabilir. Bu özellikler onları anahtar mod ve rezonant - mod güç kaynakları, DC - DC dönüştürücüler ve motor sürücüleri dahil olmak üzere çok çeşitli uygulamalar için ideal hale getirir.
Dahası, IXYS, MOSFET'leri ve IGBT'leri ile ilgili çok sayıda ABD patenti düzenliyor ve bu da inovasyona güçlü bağlılığını gösteriyor. IXYS, cihaz performansını sürekli olarak geliştirerek ve uygulama senaryolarını genişleterek, kendisini tek FETS pazarında lider bir güç olarak belirledi.

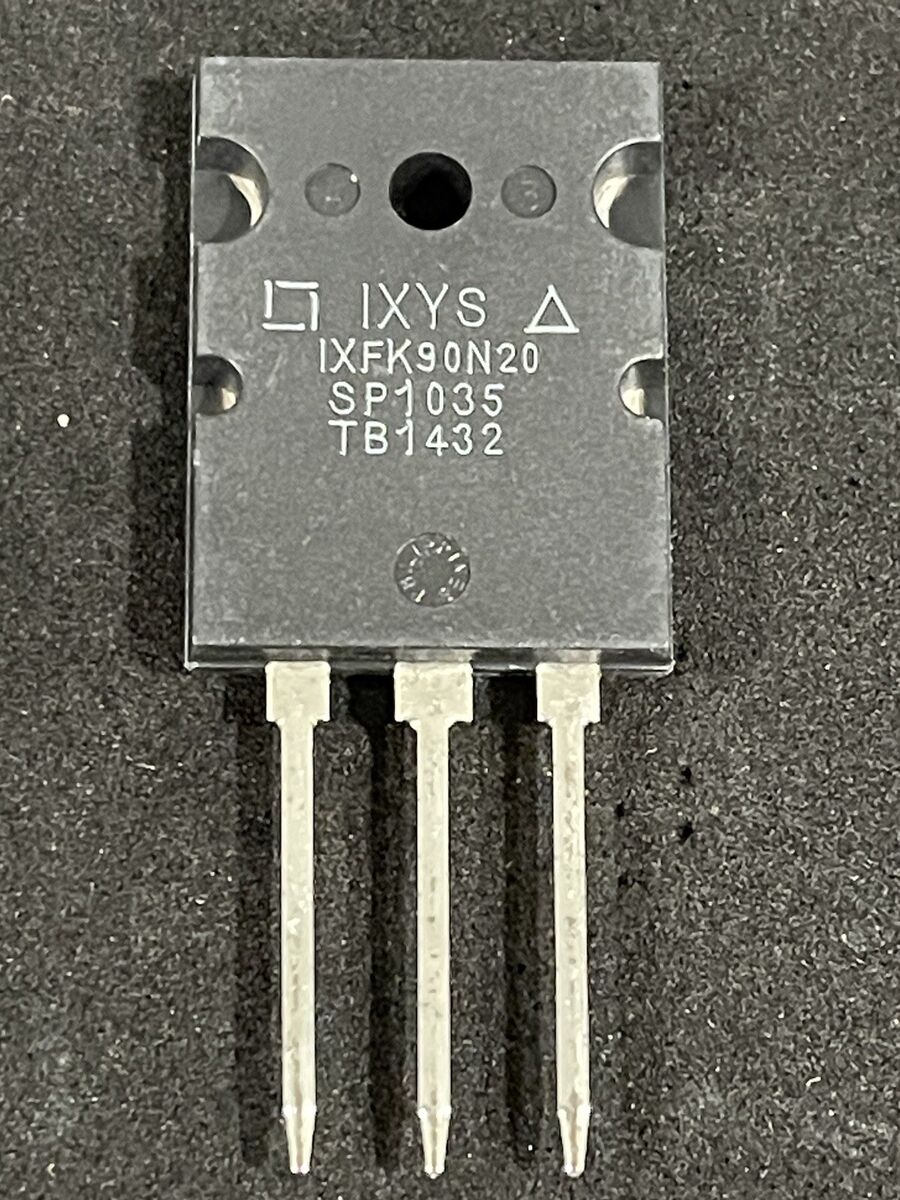

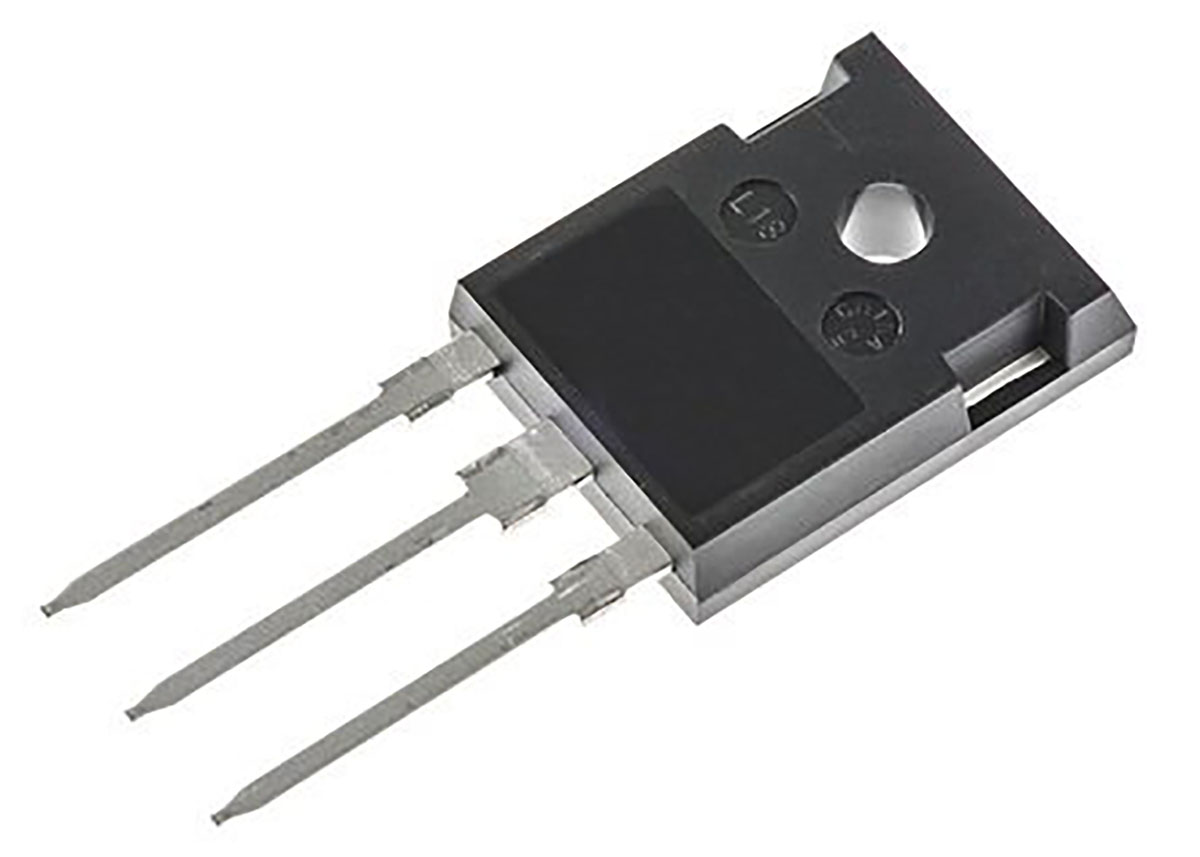

Spesifikasyon Karşılaştırması: IXFK94N50P2 VS IXFK90N60X VS IXFK90N20
<TD Style = "Sınır-Renk: RGB (221, 221, 221);" genişlik = "422"
| Resim |  |  |  |
| Parça numarası | IXFK94N50P2+Bomba | IXFK90N60X+Bomba | IXFK90N20+Bomba |
|---|---|---|---|
| Üretici | Littelfuse | Littelfuse | Ixys Corporation |
| Paketi | 264-3 | 264-3 | 264-3 |
| Tanım | N-kanal 500 V 94A (TC) 1300W (TC) Delikten 264AA (IXFK) | Mosfet discmsft nch ultrjnctn xclass to-264 (3) | IXFK90N20 Ürünü, 90 amper tutabilen yüksek voltajlı bir MOSFET'tir |
| Stoklamak | 2432 | 2466 | 8979 |
| Drenaj kaynaklı voltaj (V) | 500 | 600 | 200 |
| Maksimum direnç @ 25 ℃ (ohm) | 0.055 | 0.038 | 0.02 |
| Sürekli drenaj akımı @ 25 ℃ (a) | 94 | 90 | 90 |
| Kapı Şarjı (NC) | 228 | 210 | 380 |
| Giriş kapasitansı, CISS (PF) | 14200 | 8500 | 9000 |
| Termal Direnç [Kavşak Kazası] (K/W) | 0.096 | 0.113 | 0.25 |
| Konfigürasyon | Bekar | Bekar | Bekar |
| Paket türü | TO-264 | TO-264K | TO-264 |
| Güç dağılımı (W) | 1300 | 1100 | 500 |
| Örnek isteği | HAYIR | HAYIR | Evet |
| Maksimum Ters Kesinti (NS) | 250 | 200 | |
