.BTS7960, yüksek - mevcut yarım - köprü motoru sürücüsü IC. Bir pakette AP - Kanal Yüksek Yan MOSFET, N - Kanal Düşük Yan Mosfet ve Sürücü IC'yi bir pakette entegre eder. Mantık - seviye girişleri, ayarlanabilir dönüş hızı ve aşırı sıcaklık, aşırı voltaj ve kısa devrelere karşı kapsamlı koruma gibi özelliklerle güvenilir çalışma sağlar. Önemli akımları ele alabilen, ev aletleri ve elektrikli araçlar için robotik, endüstriyel otomasyon ve motor kontrolünde yaygın olarak kullanılmaktadır.Bu makalede, BTS7960B'yi kullanmanın temel özelliklerini, PIN konfigürasyonlarını ve avantajlarını ve çeşitli kullanım durumlarındaki performansını optimize etmek için bazı pratik ipuçlarını karşılayacağız.
1. BTS7960B'nin özellikleri ve özellikleri
1.1 Temel Özellikler
Yüksek - Mevcut Kullanım: Tamamen entegre yüksek - akım yarım motor sürücüsü IC olarak BTS7960B, 16 M & omega tipik bir yol direnci ile önemli akımları işleyebilir; 25 & deg; c. Bu düşük direnç, verimli güç aktarımına izin verir ve çalışma sırasında güç kayıplarını en aza indirir, bu da yüksek güç motorlarını sürmeye uygun hale getirir.
PWM yeteneği: Aktif serbestlik ile birlikte 25 kHz'e kadar darbe - genişlik modülasyonunu (PWM) destekler. Bu yüksek frekanslı PWM kontrolü, motor hızının hassas ayarlanmasını sağlar ve motor işlemleri üzerinde pürüzsüz ve doğru kontrol sağlar. Aktif Freewheeling özelliği, voltaj artışlarının azaltılmasına ve motorun geçiş fazları sırasında devreyi korumaya yardımcı olur.
Kapsamlı koruma mekanizmaları: BTS7960B, bir dizi koruyucu özellik ile donatılmıştır. Sıcaklık, aşırı ısınmanın hasarını önlemek için güvenli bir eşiği aştığında hemen durduran sıcaklık kapanması ile biter. Aşırı gerilim kilitleme ve düşük voltaj kapanması - Yongayı anormal voltaj koşullarından koruyun. Ek olarak, devrenin ve bağlı motorun bütünlüğünü sağlamak için 43 tipik bir sınırlama seviyesi ile aşırı akım durumunda, aşırı akım durumunda güç dağılmasını azaltma, değiştirilmiş mod akımı sınırlaması sunar.
Mantık - Seviye Girişleri: Sürücü devresi, mikrodenetleyiciler ve diğer dijital mantık devreleriyle arayüzü basitleştiren mantık - seviye girişleri içerir. Bu uyumluluk, çok çeşitli kontrol sistemlerine kolay entegrasyon sağlar, bu da onu hem acemi hem de deneyimli mühendisler için erişilebilir hale getirir.
Teşhis ve dönüş hızı ayarlaması: Durum bayrağı teşhisi ve akım duyu kapasitesi ile BTS7960B, motorun çalışma koşullarının gerçek zaman izlenmesini sağlar. Mühendisler potansiyel sorunları erken tespit edebilir ve düzeltici önlemler alabilirler. Güç anahtarları için ayarlanabilir dönüş hızları, elektromanyetik parazit (EMI) performansının optimize edilmesine yardımcı olarak sistemdeki istenmeyen gürültüyü azaltır.
1.2 Teknik Özellikler
Güç kaynağı ve voltaj aralığı: Hem besleme hem de yük için 5.5V ila 27.5V voltaj aralığında çalışır. Bu geniş voltaj aralığı, pille çalışan cihazlardan endüstriyel güç kaynaklarına kadar farklı güç kaynaklarına ve uygulama gereksinimlerine uyarlanabilir hale getirir.
Sıcaklık aralığı: BTS7960B, - 40 & DEG; C ila 150 & DEG; C arasında bir sıcaklık aralığında güvenilir bir şekilde çalışabilir ve bu da sert endüstriyel ayarlar ve dış mekan uygulamaları da dahil olmak üzere çeşitli çevresel koşullarda kullanılmasına izin verir.
Mevcut özellikler: 40A kanal başına bir çıkış akımı ile maksimum 60A çıkış akımı vardır. Sessiz akım düşük 7 & mu; A'da 25 & de; C'de, motor aktif olarak çalışmadığında enerji verimliliğine katkıda bulunur.
2. BTS7960B'nin sembolü, ayak izi ve pim yapılandırması

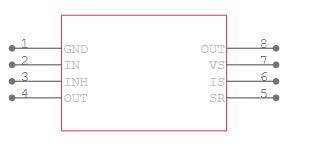

2.1 BTS7960B sembolü

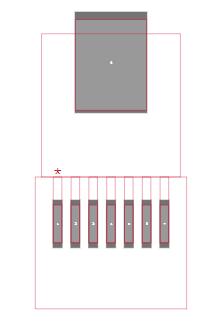

2.2 BTS7960B Footprint
2.3 BTS7960B 3D Model

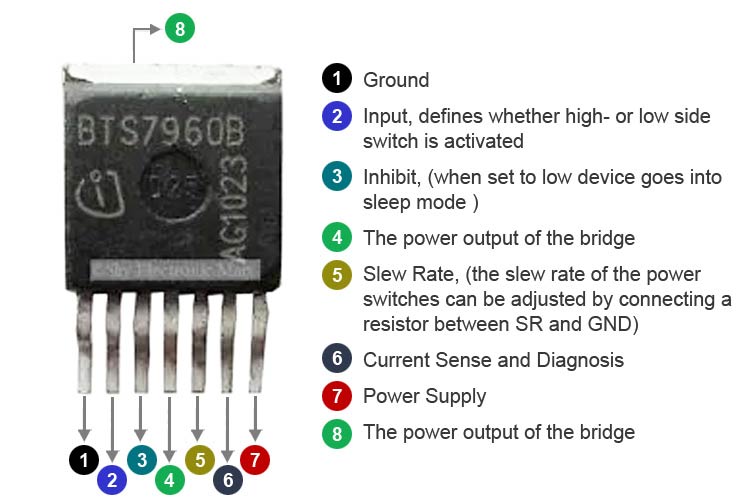

2.4 BTS7960B PIN Yapılandırması
| Pin numarası | Pin adı | Tanım |
|---|---|---|
| 1 | Gnd | Bu pim, elektrik devresi için ortak bir referans noktası sağlayan toprak bağlantısıdır. Çipin uygun çalışması için kararlı bir yer bağlantısı gereklidir ve voltaj dalgalanmalarının önlenmesine yardımcı olur. |
| 2 | İÇİNDE | Giriş pimi, yüksek veya düşük yan anahtarın etkinleştirilip etkinleştirilmediğini tanımlar. Motorun yönünü ve çalışmasını belirleyerek bir mikrodenetleyici veya diğer mantık devrelerinden kontrol sinyalleri alır. |
| 3 | İnh | Düşük olarak ayarlandığında, bu inhibit pimi cihazı uyku moduna sokar ve güç tüketimini önemli ölçüde azaltır. Bu özellik özellikle enerji tasarrufunun bir öncelik olduğu pille çalışan uygulamalarda kullanışlıdır. |
| 4, 8 | DIŞARI | Bu pimler köprünün güç çıkış kanallarıdır. Motora bağlanırlar ve onu sürmek için gerekli akımı sağlarlar. Bu pimlerden akan akım motorun torkunu ve hızını belirler. |
| 5 | SR | Dönüş hızı pimi, güç anahtarlarının dönüş hızının ayarlanmasına izin verir. SR ve GND arasında bir direnç bağlayarak mühendisler, anahtarlardaki voltajın değişme hızını kontrol edebilir. EMI'yi en aza indirmek ve daha pürüzsüz geçişler elde etmek. |
| 6 | Ki | Bu PIN mevcut algılama ve tanıya adanmıştır. Motordan akan akım hakkında değerli bilgiler sağlar, Aşırı akım koşullarına karşı gerçek zaman izleme ve korumanın sağlanması. |
| 7 | VS | Güç kaynağı pimi, modülü güçlendirmek için gerekli voltajı sağlar. BTS7960B ve bağlı motorun güvenilir çalışması için kararlı ve uygun bir voltaj girişi çok önemlidir. |
4. BTS7960B Düzen Hususları
Sokak endüktans minimizasyonu: BTS7960B'deki yüksek akımlar hızlı anahtarlama sürelerine sahiptir ve güç köprüsü tasarımında başıboş endüktansı en aza indirmek esastır. Sokak endüktansı, çip ve diğer bileşenlere zarar verebilecek voltaj artışlarına ve zil seslerine neden olabilir. Sokak endüktansını azaltmak için, güç bağlantıları için kısa ve geniş izler kullanılmalı ve düzen mümkün olduğunca kompakt tutulmalıdır.
Topraklama: BTS7960B'nin ayrı güç topraklaması ve mantık zemin pimleri olmadığından, dönüş hızı direnci, akım duyu direnci ve GND pimi gibi bileşenlerin zemin bağlantısı arasındaki ofseti en aza indirmek çok önemlidir. H - köprüler veya B6 - köprüler gibi çoklu çip yapılandırmalarında, farklı cihazların GND pinleri arasındaki voltaj ofsetini minimumda tutar.
Kapasitör yerleştirme: Her cihazın yakınında VS'den GND'ye seramik kapasitörler kullanmak, anahtarlama aşamasına akım için düşük bir endüktans yolu sağlar. Yaklaşık 470 NF kapasitör değeri tipik olarak uygundur. Bu kapasitörler gürültüyü azaltmaya yardımcı olur ve çip için sabit bir güç kaynağı sağlar.
Giriş Koruması: BTS7960B'nin dijital girişlerinin, indüklenen voltaj artışlarının neden olduğu aşırı akımlara karşı korunması gerekir. 10 k & omega aralığında seri dirençler; akımı sınırlamak ve giriş pimlerini hasardan korumak için kullanılabilir.
5. BTS7960B nerede ve nasıl kullanılır?
5.1 BTS7960B nerede kullanılır?
Robot: Robotik sistemlerde motorların hassas hareket kontrolü için kullanılır. İster küçük bir hobi robotu ister karmaşık bir endüstriyel robot olsun, BTS7960B, motor hızının ve yönünün doğru kontrolünü sağlar ve robotun görevleri hassasiyetle gerçekleştirmesine izin verir.
Ev aletleri: Çamaşır makineleri ve klimalar gibi ev aletlerindeki motor sürücüler için BTS7960B güvenilir ve verimli motor kontrolü sağlar. Bu aletlerin değişen yüklerini ve çalışma koşullarını işleyebilir, bu da sorunsuz çalışma ve enerji verimliliği sağlayabilir.
Endüstriyel otomasyon: Endüstriyel otomasyon sistemlerinde BTS7960B, konveyör bantları, robotik kollar ve diğer makineler için motor kontrol sistemlerinde kullanılır. Yüksek - mevcut kullanım özelliği ve koruyucu özellikleri, endüstriyel uygulamaların zorlu ortamı için uygun hale getirir.
Elektrikli araçlar: E - bisiklet ve scooter gibi elektrikli araçlarda, BTS7960B motoru kontrol ederek verimli güç aktarımı ve pürüzsüz ivme sağlar. Aracın performansını optimize etmeye ve pil ömrünü uzatmaya yardımcı olur.
5.2 BTS7960B nasıl kullanılır?

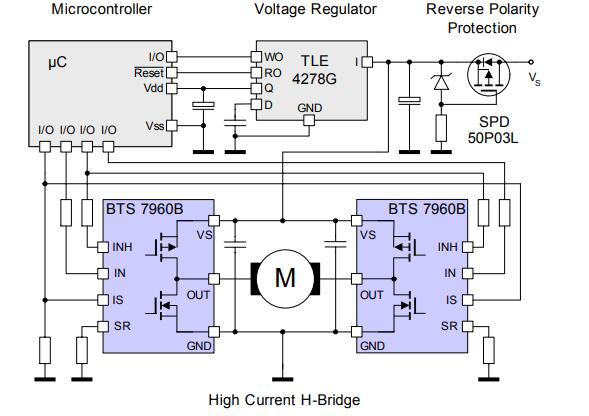

Devre bağlantısı: BTS7960B'yi kullanmak için bir güç kaynağına, bir mikrodenetleyiciye veya başka bir kontrol devresine ve motora bağlanması gerekir. Güç kaynağı pimleri (VS ve GND) uygun voltaj kaynağına bağlanır ve kontrol pimleri (in, INH) mikro denetleyicinin çıkış pimlerine bağlanır. Çıkış pimleri (çıkış) daha sonra motora bağlanır.
PWM Kontrolü: Bir mikrodenetleyici tipik olarak PWM sinyalleri oluşturmak ve bunları BTS7960B'nin pimine göndermek için kullanılır. PWM sinyalinin görev döngüsünü ayarlayarak, motorun hızı kontrol edilebilir. Motorun yönü, kontrol pimlerindeki mantık seviyelerini tersine çevirerek değiştirilebilir.
Başlatma ve Yapılandırma: İşlemden önce BTS7960B'nin başlatılması gerekebilir. Bu, SR pim dirençini yapılandırarak, mümkünse belirli koruma özelliklerini etkinleştirerek veya devre dışı bırakarak ve giriş sinyallerinin belirtilen voltaj aralığında olmasını sağlayarak uygun dönüş hızının ayarlanmasını içerebilir.
6. BTS7960B uygulamaları
6.1 Robot hareket kontrolü
6.2 Hanehalkı Aletleri için Motor Sürücüleri
6.3 Endüstriyel otomasyonda motor kontrol sistemleri
6.4 Elektrikli araçlar için motor kontrolü
7. BTS7960B'nin artıları ve eksileri
7.1 Avantajlar
Kapsamlı Koruma: BTS7960B'nin aşırı sıcaklık, aşırı gerilim, düşük voltaj, aşırı akım ve kısa devre koruması dahil olmak üzere kapsamlı koruma özellikleri son derece güvenilir hale getirir. Bu korumalar çipi, motoru ve tüm devreyi hasardan korur, sistem arızaları ve maliyetli onarım riskini azaltır.
Kullanım kolaylığı: Mantık - seviye girişleri ve basit arayüzü ile BTS7960B'nin farklı kontrol sistemlerine entegre edilmesi kolaydır. Devre tasarım işlemini basitleştiren ve sistemin genel karmaşıklığını azaltan sadece birkaç çevresel bileşen gerektirir.
Yüksek verimlilik: BTS7960B'nin düşük direnç ve verimli güç transferi, yüksek verimli motor sürüşüne katkıda bulunur. Bu, hem pille çalışan cihazlar hem de enerji - bilinçli uygulamalar için faydalı olan güç tüketiminin azalmasıyla sonuçlanır.
Yüksek entegrasyon: Motor tahrik, koruma ve kontrol gibi birden fazla işlevi tek bir çipe entegre ederek, BTS7960B genel sistem tasarımını basitleştirir. Bu yüksek entegrasyon seviyesi, ara bağlantıların sayısını ve potansiyel başarısızlık noktalarını azaltarak sistemin güvenilirliğini de artırır.
7.2 Dezavantajlar
Daha yüksek maliyet: Diğer bazı motorlu sürücü bileşenlerine kıyasla, BTS7960B'nin nispeten daha yüksek bir maliyeti vardır. Bu, sıkı bütçelere sahip projelerde önemli bir faktör olabilir ve maliyet hassas uygulamalardaki kullanımını potansiyel olarak sınırlar.
Karmaşık tasarım gereksinimleri: BTS7960B ile bir motor sistemi tasarlamak, akım ve voltaj sınırları, direnç ve kapasitör değerleri ve PCB düzeni gibi çeşitli faktörlerin dikkatle değerlendirilmesini gerektirir. Tüm gereksinimleri karşılamak için uygun tasarımın sağlanması, özellikle sınırlı deneyime sahip mühendisler için zor olabilir ve test ve optimizasyon için ek zaman ve çaba gerektirebilir.
8. BTS7960B yongası nasıl optimize edilir?
8.1 Makul Motor Seçimi
8.2 Geliştirilmiş Isı Dağılımı Tasarımı
8.3 Optimize edilmiş sürücü devresi
8.4 Uygun PWM kontrolü
8.5 Optimal Direnç Seçimi
9. BTS7960B için farklı ambalaj seçenekleri
- 263 - 7 paket: Bu paket, verimli ısı dağılmasının gerekli olduğu yüksek güç uygulamalarında yaygın olarak kullanılır. Tasarımı, bir ısı lavabosuna daha iyi ısı transferi sağlar, bu da çipin yüksek akımları kullanması ve önemli ısı üretmesi beklenen uygulamalar için uygun hale getirir. TO - 263 - 7 paketinin pim düzeni, kolay lehimleme ve PCB'ye bağlantı için optimize edilmiştir.
- 252 - 15 paket: - 252 - 15 paket, yoğun soğutmanın birincil bir endişe olmadığı genel amaçlı güç uygulamaları için daha uygundur. Uzayda yararlı olabilen daha küçük bir form faktörüne sahiptir. Paket, güç, kontrol ve topraklama için birden fazla pim sağlar ve çok çeşitli uygulamalarda güvenilir elektrik bağlantıları sağlar.
10.Bts7960b kategorisi-Motor sürücüsü
Motorlu sürücüler, kontrol sinyalleri ve elektrik motorları arasındaki köprü görevi gören modern elektroniklerde temel bileşenlerdir. Birincil işlevleri, mikrodenetleyicilerden veya diğer kaynaklardan düşük güçlü kontrol sinyallerini motor sürebilecek yüksek akım sinyallerine dönüştürmektir. Bu, motor hızı, yön ve tork üzerinde hassas kontrolü sağlar, bu da onları çok çeşitli uygulamalarda vazgeçilmez hale getirir.
Robotiklerde, motor sürücüleri robotların doğrulukla hareket etmesine izin verir ve karmaşık görevleri kolaylıkla gerçekleştirir. Endüstriyel otomasyonda, üretkenliği optimize ederek makinelerin sorunsuz çalışmasını sağlarlar. Çamaşır makineleri ve hayranları gibi ev aletleri de verimli işlevsellik için motor sürücülerine güvenir.
Gelişmiş motor sürücüleri, hız kontrolü için darbe genişliği modülasyonu (PWM), aşırı akım, aşırı gerilim ve aşırı ısınmaya karşı yerleşik koruma ve DC motorlar, step motorlar ve fırçasız DC motorlar dahil olmak üzere farklı motor tipleriyle uyumluluk gibi özelliklerle birlikte gelir.
Dikkate değer motor sürücüleri arasında BTS7960b bulunmaktadır. Infineon (eski adıyla Siemens Semiconductors ile ilişkili) tarafından üretilen BTS7960B, yüksek akım kullanma yeteneği, entegre koruma mekanizmaları ve kullanım kolaylığı ile öne çıkıyor. Bir P-kanallı yüksek taraflı MOSFET, N-kanallı düşük taraflı bir MOSFET ve bir paketteki bir sürücü IC kombinasyonu, robotik projelerden endüstriyel motor sürücülere kadar sağlam ve verimli motor kontrolünün gerekli olduğu uygulamalar için güvenilir bir seçim haline getirir.
11.BTS7960B Üretici-Siemens Yarıiletkenleri
Siemens Semiconductors, motor sürücü alanında dikkate değer başarılar sağlamıştır. 2020'de Siemens, Simatic Micro-Drive ürün hattının bir parçası olarak GAN tabanlı bir sürücü yayınladı. Galyum nitrür (GAN) güç transistörleri kullanarak, bu sürücü verimliliği arttırdı ve daha hızlı bir motor tepki süresi elde etti. Sadece iki santimetre genişliğinde mini sürücü, Gan'ın özellikleri nedeniyle ek soğutma gerektirmez. Siemens ayrıca silikon karbür mosfets ile yarı iletken teknolojisini kullanan tamamen elektronik e-starter Simatic ET 200SP e-starter'ı tanıttı. 1000 kat daha hızlı kısa devre koruması sunar ve geleneksel çözümlere kıyasla neredeyse giyilmezdir. Bu, motorlar için optimum koruma sağlar. Ayrıca, başlangıç akımlarını ve mekanik aşınmayı azaltarak, inrush akımlarını nötralize eder. Ayrıca, Siemens'in entegre Gan güç transistörleri ile Simatic Micro-Tahrik Güvenliği ve Ekstra Düşük Voltaj Ailesi gibi ürünleri, konveyör sistemleri, istifleyici vinçleri ve AGV'ler gibi çok çeşitli uygulamaları kapsamaktadır. Bu başarılar, Siemens Semiconductors'ın çeşitli endüstriyel ihtiyaçlar için motor sürücü performansını, verimliliğini ve güvenilirliğini artırmada yeniliklerini ve liderliğini sergiliyor.
