STMICROELECTRONICS STM32F446ZCT6 -Mikrocontroller: Kapsamlı Bir Kılavuz

STMICROELECTRONICS STM32F446ZCT6+Bomba

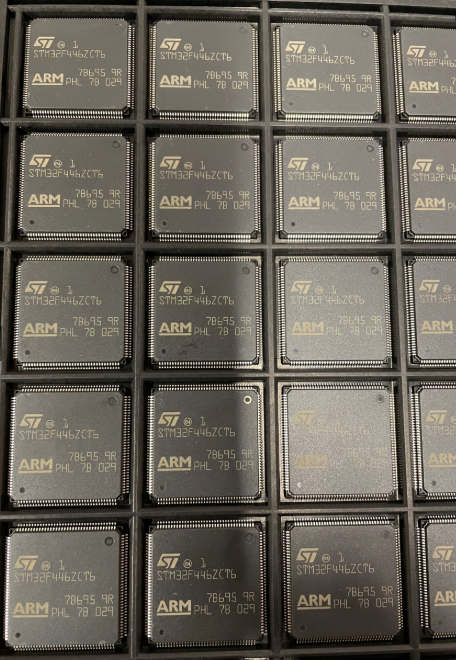

.STMICROELECTRONICS STM32F446ZCT6180 MHz'e kadar çalışan FPU ile ARM Cortex-M4 tabanlı bir MCU'dur. 256 kb flaş, 128 kb SRAM + 4 KB yedek sram sunar ve zengin çevre birimleri sunar: USB OTG HS/FS, 2 CAN, 3 ADC, 17 zamanlayıcı ve 20 iletişim arayüzü. LQFP144 paketinde, endüstriyel sıcaklık aralığı (-40 ° C ila +105 ° C), endüstriyel kontrol, tüketici elektroniği ve yüksek performans ve düşük güç gerektiren gömülü sistemler için idealdir.

STMICROELECTRONICS STM32F446ZCT6'nın Özellikleri

1. Çekirdek ve Performans

İşlemci: Entegre kayan nokta ünitesi (FPU) ve dijital sinyal işleme (DSP) talimatlarına sahip bir ARM® Cortex®-M4 32 bit çekirdeği içerir. Flash bellekten sıfır bekleme durumu yürütme için uyarlanabilir bir gerçek zamanlı hızlandırıcı (Art Accelerator ™) ile donatılmıştır. Maksimum frekansta çalışır180 MHzbir performansı ile225 DMIP.

Bellek Koruma Birimi (MPU): Uygulama güvenliğini artırmak için 8'e kadar korunan bölgeyi destekler.

2. Bellek yapılandırması

Flash Bellek:256 KB(Z modeli için) Program ve veri depolama için yerinde kod yürütmeyi desteklemek.

SRAM:

Sistem SRAM:Yüksek hızlı okuma/yazma ile 128 kb (112 kb + 16 kb) (0 bekleme durumu).

Yedek Sram:4 kb, VBAT tarafından veri tutma için bekleme modunda güçlendirilir.

3. Çevreseller ve arayüzler

İletişim Arayüzleri

Genel amaçlı seri bağlantı noktaları:

USART:Lin, IRDA ve modem kontrolünü destekleyen 4 USART (11.25 Mbit/s) ve 2 UARTS.

SPI:4 SPI arayüzü (45 Mbit/s'ye kadar), bunların 3'ü Ses Arabirimleri olarak multipleks yapabilir (8-192 kHz örneklemesini destekleyenoranlar).

I²C: 4 I²C arayüzleri (standart/hızlı mod, 1 MHz'e kadar), SMBUS/PMBUS ile uyumludur.

Yüksek hızlı arayüzler:

USB: 1 USB OTG HS (480 Mbit/s) ve 1 USB OTG FS (12 Mbit/s), yerleşik PHY ile ana bilgisayar/cihaz/OTG modlarını destekler.

OLABİLMEK: Otomotiv ve endüstriyel iletişim için 2 Can 2.0b denetleyicileri (1 Mbit/s'ye kadar).

SDIO/MMC: SD/MMC kartları için 1 SDIO arayüzü (48 MHz'e kadar).

Diğer arayüzler:

Quadspi: 8/16/32 bit erişim ve 256 MB adresine kadar dört kanallı SPI flaşını destekler.

HDMI-CEC: 1 HDMI Tüketici Elektroniği AV aygıt yönetimi için kontrol arayüzü.

SPDIF-RX: 1 IEC-60958 ve IEC-61937 ses akışlarını destekleyen SPDIF alıcısı.

Analog ve zamanlayıcılar

ADC/DAC:

ADC: 24 kanal tarama modunu ve senkron örneklemeyi destekleyen 2,4 MSPS örnekleme oranına sahip 3 x 12 bit ADC'ler.

DAC: Tamponlu/tamponlanmamış modlara sahip 2 x 12 bit DAC'ler, çıkış voltaj aralığı 0 ila vref+.

Zamanlayıcılar:

Gelişmiş Kontrol Zamanlayıcıları: 2 (TIM1, TIM8) Üç fazlı PWM ve Motor Sürücü için Ölü Süre Kontrolü.

Genel amaçlı zamanlayıcılar: Giriş yakalama, çıkış karşılaştırması ve PWM üretimi için 10 x 16/32 bit zamanlayıcılar.

Temel zamanlayıcılar: DAC tetikleme ve basit zamanlama için 2 x 16 bit zamanlayıcılar (TIM6, TIM7).

Köpekleri izle: Sistem güvenilirliği için bağımsız bekçi (IWDG) ve Window Watchdog (WWDG).

Diğer çevre birimleri:

Kamera arayüzü (DCMI): CMOS sensörleri için 54 MHz piksel saatine sahip 8-14 bit paralel arayüzleri destekler.

Esnek Bellek Denetleyicisi (FMC): SRAM, PSRAM, SDRAM, NOR/NAND Flash'ı 16 bit Veri Yolu ile Destekler.

Gerçek Zamanlı Saat (RTC): VBAT tarafından desteklenen, alarmları ve periyodik kesintileri destekleyen bir donanım takvimi ile ikinci alt doğruluk.

4. Güç ve düşük güç

Güç aralığı:

Ana Güç (VDD): 1.7 V ila 3.6 V (harici güç amiri ile minimum 1.7 V).

Analog güç (VDDA): Bağımsız referans voltajını (VREF+) destekleyerek VDD ile eşleştirildi.

Yedek Gücü (VBAT): RTC ve Yedek Kayıtlar için 1.65 V ila 3.6 V.

Düşük güçlü modlar:

Uyku modu: CPU durduruldu, çevre birimleri aktif; 6 saat döngüsünde uyanma.

Durdurma modu: Saatler kapalı, SRAM/Kayıtlar korundu; 0.12 Ma kadar düşük tipik güç.

Bekleme modu: Voltaj regülatörü kapalı; 1.28 µA kadar düşük tipik güç, RTC üzerinden uyanma.

5. Ambalaj ve pimler

Paketi: LQFP144 (20x20 mm, 144 pim)114 GPIOS, bazıları 5V toleransını destekleyen.

PIN işlevleri:

Gpio: Bazı pimler hızlı anahtarlama (90 MHz'e kadar) ile giriş/çıkış/multipleks/analog modları destekler.

Hata Ayıklama Arabirimleri: Çip üstü hata ayıklama ve programlama için SWD ve JTAG.

6. Elektrik ve sıcaklık özellikleri

Çalışma sıcaklığı: -40 ° C ila +105 ° C (endüstriyel sınıf, sonek “7”).

Elektromanyetik uyumluluk (EMC): EMI'yi azaltmak için yayılmış spektrum saat üretimini destekler.

Güvenilirlik: Flash veri bütünlüğü için yerleşik CRC kontrol ünitesi, IEC 60335-1 standartlarına uygun.

STMICROELECTRONICS STM32F446ZCT6'nın Uygulamaları

STM32F446ZCT6, yüksek performanslı bir mikrodenetleyicidirARM® Cortex®-M4 çekirdeğine dayanmaktadır. Zengin çevre birimleri, düşük güçlü özellikleri ve endüstriyel sınıf güvenilirliği ile aşağıdaki alanlarda yaygın olarak uygulanabilir:

1. Endüstriyel otomasyon ve kontrol

Motor Sürücü ve İnvertörler

Üç fazlı PWM ve ölü zaman kontrolünü destekleyen 2 gelişmiş kontrol zamanlayıcısı (TIM1/TIM8) ile donatılmış, doğrudan servo motorları, step motorları veya frekans dönüştürücüleri yönlendirebilir. CAN BUS (2 CAN 2.0B kanalları) ve yüksek hızlı ADC'ler (2.4 MSPS örnekleme oranına sahip 3 12 bit ADC) ile birleştiğinde, endüstriyel robotların ve akıllı üretim ekipmanlarının gerçek zamanlı kontrol ve geri bildirim ayarı için uygundur.

Endüstriyel iletişim ve ağ geçitleri

USB OTG HS/FS, QuadSPI, FMC (Esnek Bellek Denetleyicisi) ve çoklu UART/SPI/I²C setleri dahil 20 iletişim arayüzünü entegre ederek, Modbus ve Canopen gibi endüstriyel protokolleri destekler. Cihaz ağını ve veri etkileşimini gerçekleştirmek için bir kenar bilgi işlem düğümü veya Endüstriyel Nesnelerin İnterneti (IoT) ağ geçidi olarak hizmet edebilir.

Sensör ve İzleme Sistemleri

Yüksek hassasiyetli ADC'ler ve DAC'ler (2 12 bit DAC) endüstriyel sensör veri toplama (basınç ve sıcaklık izleme gibi) için uygundur. Gerçek zamanlı saat (RTC) ve yedek SRAM ile birlikte, akıllı sayaçlar ve izleme terminalleri için geçerli olan elektrik kesintisi sırasında önemli verileri kaydedebilir ve veri kaybı sağlayabilirler.

2. Tüketici Elektroniği ve Akıllı Ev

Akıllı ev aletleri ve görsel-işitsel ekipman

HDMI-CEC arayüzünü ve SPDIF-RX ses alıcısını destekleyen, akıllı TV'ler, ev ses sistemleri veya set üstü kutular geliştirmek için kullanılabilir, bu da görsel-işitsel ekipman kontrolü ve dijital ses akışı işlemeyi mümkün kılar. SPI/I²S arayüzleri, yüksek sadakatli ses çalma gereksinimlerini karşılamak için harici ses kodeklerini bağlamayı destekler.

Akıllı ev merkezleri

Düşük güç modları (1.28 µA kadar düşük bekleme modu güç tüketimi) ve zengin GPIO'lar (114'e kadar, bazı 5V toleransını destekleyen), akıllı kapı kilitleri ve çevre monitörleri gibi pille çalışan akıllı ev cihazları için uygundur. USB OTG, etkileşim yeteneklerini artırmak için harici depolama veya insan-makine arayüzlerine (HMI) bağlanabilir.

Giyilebilir cihazlar ve sağlık izleme

Yerleşik bir sıcaklık sensörü ve yüksek hızlı ADC ile fizyolojik verileri (vücut sıcaklığı ve kalp atış hızı gibi) gerçek zamanlı olarak toplayabilir. Bluetooth veya Wi-Fi modülleri (harici olarak UART/SPI aracılığıyla bağlanır) ile birlikte, akıllı saatler ve tıbbi giyilebilir cihazlar için geçerlidir.

3. Tıbbi ve taşınabilir cihazlar

Tıbbi aletler ve teşhis ekipmanı
Yüksek hassasiyetli ADC'ler ve anti-etkileşim tasarımı (EMI'yi azaltmak için yayılma spektrum saatini desteklemek), elektrokardiyogram (EKG) ve kan şekeri monitörleri gibi tıbbi sensörlerin sinyal işlenmesi için uygundur. Düşük güçlü özellik, istikrar ve enerji verimliliği için tıbbi cihazların katı gereksinimlerini karşılayarak taşınabilir cihazların pil ömrünü uzatır.

El cihazları ve mobil terminaller

Kamera arayüzünü (DCMI) ve paralel LCD arayüzünü (8080/6800 modu) destekleyerek, görüntü edinme ve ekran için el barkod tarayıcılar ve mobil bakım terminalleri geliştirmek için kullanılabilir. FMC arayüzü, büyük kapasiteli veri depolama gereksinimini karşılamak için harici SDRAM/NAND flaşının bağlanmasını destekler.

4. Otomotiv elektronik ve araç sistemleri

Araç Elektronik Kontrol Birimleri (ECU'lar)

İki CAN VERİ, ISO 11898 standardına uygun otomotiv elektronik iletişimi destekler ve vücut kontrol modüllerinde (BCMS), motor kontrolörlerinde veya araç sensörü düğümlerinde kullanılabilir. Endüstriyel dereceli sıcaklık aralığı (-40 ° C ila +105 ° C) sert araç ortamlarında sabit çalışma sağlar.

Araç içi eğlence ve bilgi sistemleri

SPI/I²S arayüzleri, araç içi ses işlemeyi destekler ve USB OTG HS, araç içi USB cihazlarına veya şarj modüllerine bağlanabilir. Gerçek zamanlı işletim sistemleri (RTOS) ve MPU (bellek koruma ünitesi) desteği, otomotiv fonksiyonel güvenlik standartlarına uyarak sistem güvenliğini arttırır.

5. İletişim ve Nesnelerin İnterneti (IoT)

Kenar bilgi işlem ve endüstriyel IoT

180 MHz ana frekansı ve DSP talimat seti ile, kenar düğümünde veri ön işlemini (filtreleme ve şifreleme gibi) gerçekleştirerek bulut üzerindeki yükü azaltabilir. Harici bellek kartlarını bağlamak için SDIO/MMC arabirimini destekleyerek Veri Kayıt Cihazları veya IoT ağ geçitleri için geçerlidir.

Kablosuz iletişim cihazları

Harici Wi-Fi/5G modüllerini UART/SPI üzerinden bağlayarak, IoT terminal cihazları (akıllı sensör düğümleri ve çevresel izleme istasyonları gibi) oluşturabilir. Düşük güç modu, cihazların dağıtım döngüsünü genişleterek pille çalışan kablosuz sensör ağları (WSN'ler) için uygundur.

6. Havacılık ve Endüstriyel IoT

Gömülü kontrol sistemleri

Aviyonik ekipmanlarda, drone uçuş kontrol sistemlerinde ve uydu yük kontrolünde kullanılır. Görev açısından kritik uygulamaların istikrarlı çalışmasını sağlamak için yüksek güvenilirlik ve etkileşim önleme özelliklerini (CRC kontrolü, EMC tasarımı) kullanma.

Enerji ve güç ekipmanı

Akıllı ızgara terminalleri ve güç izleme ekipmanları için uygun olan ızgara parametrelerini CAN veriyolu ve ADC aracılığıyla gerçek zamanlı olarak izleyebilir. Geçmiş verileri depolamak için harici flaşı bağlamak için FMC ile birleştiğinde, gerçek zamanlı performans ve veri bütünlüğü için güç sisteminin gereksinimlerini karşılar.

Özet

Yüksek performanslı bir çekirdeğin kapsamlı avantajları, zengin çevre birimleri, düşük güçlü tasarım ve endüstriyel sınıf güvenilirliği ile STM32F446ZCT6, çapraz alan gömülü uygulamalar için ideal bir seçim haline gelir. Esnekliği ve ölçeklenebilirliği, yüksek hassasiyetli kontrolden düşük güçlü IoT'ye kadar verimli çözümler sunarak farklı senaryoların ihtiyaçlarına hızlı bir şekilde uyum sağlamasını sağlar.

STMICROELECTRONICS STM32F446ZCT6'nın özellikleri

STMICROELECTRONICS STM32F446ZCT6'nın Veri Sayfası

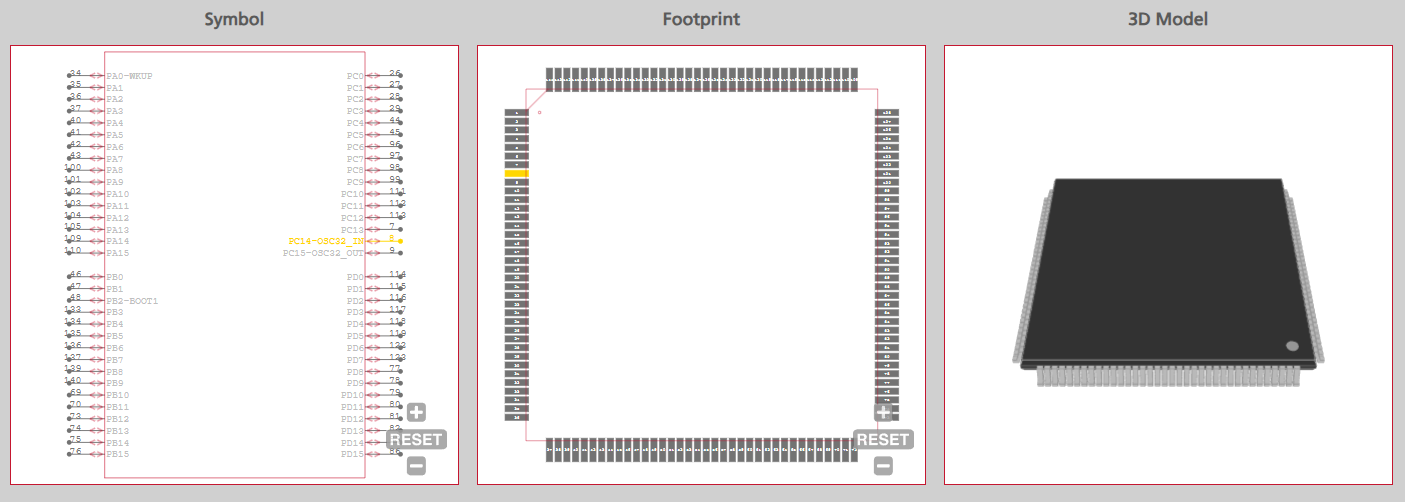

STMICROELECTRONICS STM32F446ZCT6'nın sembolü ve ayak izi

STMICROELECTRONICS STM32F446ZCT6'nın Kategorisi Mikrookontroller

Mikrodenetleyicilerfarklı alanlarda akıllı kontrol sağlamak için tek bir çipte işleme çekirdekleri, bellek ve çevre birimlerini entegre eden modern gömülü sistemlerin beynidir. ARM® Cortex® tabanlı çözümler gibi bu küçük ancak güçlü cihazlar, yüksek performanslı hesaplamayı enerji verimliliği ile birleştirerek, endüstriyel otomasyon, tüketici elektroniği ve tıbbi cihazlarda gerçek zamanlı operasyonları destekler. Gelişen teknolojilerle, mikrodenetleyiciler artık IoT döneminin taleplerini karşılamak için AI hızlandırma, güvenli bağlantı ve düşük güç modları gibi gelişmiş özelliklere sahiptir.
STMICROELECTRONICS STM32F446ZCT6225 DMIPS performansı için FPU ve DSP talimatları ile 180 MHz Cortex-M4 çekirdeğinden yararlanan en iyi örnek olarak öne çıkıyor. 256 kb flaş, 128 kb SRAM ve USB OTG HS, CAN otobüsleri ve yüksek hızlı ADC'ler gibi zengin çevre birimlerini entegre ederek motor sürücülerde hassas kontrolü ve endüstriyel ağ geçitlerinde gerçek zamanlı veri işleme sağlar. Düşük güç tasarımı (1.28 µA'da bekleme modu) ve endüstriyel sınıf güvenilirliği (-40 ° C ila +105 ° C çalışma), kenar hesaplama ve sert ortamlar için ideal hale getirir. Çok yönlü bir çözüm olarak, STM32F446ZCT6, mikrodenetleyicilerin inovasyonu otomotiv, tıbbi ve IoT uygulamaları arasında nasıl yönlendirdiğini, performansı, verimliliği ve uyarlanabilirliği sorunsuz bir şekilde harmanladığını örnekler.

STM32F446ZCT6'nın Üreticisi-STMICROELECTRONICS

Stmicroelectronics, kendisini bir öncü olarak kurdu.Mikrodenetleyici (MCU)Alan adı, inovasyonu yönlendirme ve endüstri standartlarını belirleme. Şirketin ARM® mimarilerine dayanan STM32 ailesi, düşük güç ve yüksek performanslı MCU'larda devrim yarattı. Örneğin, STM32L serisi, IoT ve pille çalışan cihazlar için ideal olan Mikroampt Bekleme modlarına sahip ultra düşük güç tasarımlarına öncülük ederken, STM32F7/F4 serisi, endüstriyel otomasyon ve A-EDED uygulamaları için 225 DMIP ile yüksek performanslı bilgi işlem sağlar.
Firmanın başarıları teknik atılımlar ve pazar liderliği arasında yer alıyor. Gelişen siber güvenlik ihtiyaçlarını ele almak için sıfır beklemeli flaş yürütme, dinamik voltaj ölçekleme için FlexPowerControl ve entegre güvenlik motorları (AES, TRNG) gibi özellikler sundu. STMICROELECTRONICS ayrıca ekosistem geliştirmeye öncelik verir, kapsamlı araçlar, RTOS uyumluluğu ve geniş bir ortak ağ sunar ve geliştiricilerin piyasaya sürülmesini hızlandırır.
Global olarak 700 milyondan fazla STM32 MCU'la birlikte, şirket otomotivden (ISO 26262 uyumlu MCUS) sektörlere tıbbi cihazlara hükmetiyor. Sürdürülebilirlik taahhüdü ECOPACK® sertifikalarında ve enerji tasarruflu tasarımlarda belirgindir. STM32F446ZCT6, 180 MHz Cortex-M4 çekirdeği ve endüstriyel sınıf güvenilirliği ile STMikroelektroniklerin MCU yeteneklerini nasıl yeniden tanımlamaya devam ettiğini, yeni nesil gömülü çözümler için performans, verimlilik ve çok yönlülüğü nasıl yeniden tanımlamaya devam ettiğini örnekliyor.
