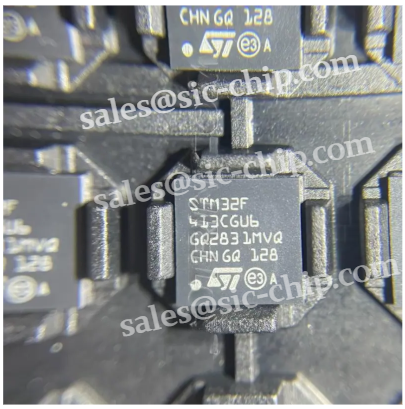

STMICROELECTRONICS STM32F413CGU6+Bomba
.STMICROELECTRONICS STM32F413CGU6bir kol & reg; Korteks & reg; -M4 tabanlı MCU, 125 DMIPS performansı için 100 MHz'e kadar çalışıyor. 1MB flaş, 320kB SRAM ve USB OTG FS, 3 CAN, ADC, 2 DAC ve çoklu seri bağlantı noktaları gibi arayüzler içerir. Düşük güç modları (uyku, dur, bekleme) ile endüstriyel ve tıbbi uygulamalara uygundur. UFQFPN48 paketinde yer alan, endüstriyel kontrol, ses işleme ve düşük güçlü IoT cihazları için ideal olan -40 & deg; c ila +105 & deg; c'de çalışır.
STMICROELECTRONICS STM32F413CGU6'nın Özellikleri
.STM32F413CGU6yüksek performanslı kol & reg'e dayanan stmicroelectronics'in STM32F413XG serisinden bir mikrodenetleyicidir; Korteks & reg; -m4 çekirdeği. Endüstriyel kontrol, tıbbi cihazlar, ses işleme ve diğer senaryolara uygun zengin çevre birimlerini ve düşük güçlü özellikleri birleştirir. Temel özellikleri aşağıdadır:
1. İşlemci Çekirdeği
- Çekirdek: 32 bit kol & reg; DSP Talimatları ve Bellek Koruma Birimi (MPU) Destekleyici Yüzer Nokta Ünitesi (FPU) ile korteks & reg; -m4.
- Performans: 100 MHz'e kadar saat hızı, 125 DMIPS performansı (Dhrystone 2.1 karşılaştırma). Uyarlanabilir gerçek zamanlı hızlandırıcı ve ticaret ile donatılmıştır; (Art Hızlandırıcı ve Ticaret;) Sıfır beklemeli flaş yürütme için.
2. Bellek yapılandırması
- Flash Bellek: 1024 KB (1 MB), Destekleme Güvenlik Özellikleri (Koruma, PCROP) ve bir kerelik programlanabilir (OTP) bellek (512 bayt).
- SRAM: Sıfır bekleme durumunun erişimini sağlayan 320 kb (256 kb + 64 kb).
- Harici bellek arayüzü: 1 Esnek Statik Bellek Denetleyicisi (FSMC) SRAM/PSRAM/NOR NOL Flash/LCD Paralel Arayüzler (8/16 bit veri yolu).
3. Çevreseller ve arayüzler
Analog çevre birimleriADC: Analog bekçi ve sıcaklık sensörünü destekleyen 2.4 MSP, 16 kanallı 12 bit ADC.
DAC: 2 x 12 bit DAC kanalları, destekleyici tampon mod ve dalga formu üretimi (gürültü/üçgen dalgası).
Dijital filtreler: 6 Sigma-Delta Modülatörü Mikrofon dizileri ve ses kaynağı lokalizasyonu için dijital filtreler (DFSDM).
- USB: 1 x USB 2.0 OTG Tam Hızlı Kontrolör (FS), ana bilgisayar/cihaz modlarını destekler.
- OLABİLMEK: 3 x Can 2.0b denetleyicileri (etkin mod), 1 Mbit/s'ye kadar destek.
- Seri arayüzler:
- 3 x i2c (hızlı mod artı, 1 MHz).
- 3 x usart ve 3 x uart (12,5 mbit/s).
- 5 x SPI/I2S (50 mbit/s'ye kadar, 2 tam dütüde I2).
- Diğer: 1 x SDIO/MMC arayüzü (destekleyici SD/EMMC kartları), çoklu protokol ses iletimi için 1 x seri ses arayüzü (SAI).
- Gelişmiş Zamanlayıcılar: PWM çıkışını ve ölü zaman kontrolünü destekleyen 2 x 16 bit gelişmiş kontrol zamanlayıcıları (TIM1/TIM8).
- Genel zamanlayıcılar: 10 x 16/32 bit genel zamanlayıcılar, giriş yakalamasını destekleyen, çıkış karşılaştırması ve dörtlü kodlayıcı arayüzleri.
- Düşük güçlü zamanlayıcı: Durdurma modundan uyanma için 1 x 16 bit düşük güçlü zamanlayıcı (LPIM1).
- Köpekleri izle: Bağımsız bekçi (IWDG) ve Window Watchdog (WWDG).
4. Güç ve düşük güç
- Güç aralığı: VBAT yedekleme gücünü destekleyen 1.7 V ila 3.6 V (VDD).
- Düşük güçlü modlar:
- Uyku modu: CPU durur, çevre birimleri çalışır; Tipik akım 3 mA (@100 MHz, 3.3 V).
- Durdurma modu: Minimum güç modu; Tipik akım 42 & mikro; A (Flash Stop modu, 25 & DEG; C), hızlı uyanmayı destekler.
- Bekleme modu: Tipik akım 1.1 ve mikro; A (RTC olmadan), VBAT Power ile RTC çalışmasına izin verir.
- Enerji verimliliği: Dinamik verimlilik hattı, veri toplama güç tüketimini azaltmak için Geliştirilmiş Parti Alma Modu (EBAM).
5. Paket ve pimler
- Paketi: 36 GPIO'ları destekleyen UFQFPN48 (7x7 mm, 48 pim), 5 V toleransını destekleyen kısmi pimlerle.
- PIN işlevleri:
- Özel USB, CAN, SPI/I2S pimleri.
- SWD/JTAG hata ayıklama arayüzleri (2 telli hata ayıklama) için destek.
6. Diğer özellikler
- Güvenlik ve Şifreleme: Gerçek Rastgele Sayı Jeneratörü (RNG), CRC hesaplama birimi, 96 bit benzersiz kimlik.
- Uyumluluk: STM32F4 serisi ile uyumlu, diğer modellerin (PCB ayarlarıyla) sorunsuz bir şekilde değiştirilmesini sağlayan.
- Sıcaklık aralığı: -40 & deg; c ila +105 & deg; c (endüstriyel sınıf), maksimum bağlantı sıcaklığı +125 & deg; c.
STMICROELECTRONICS STM32F413CGU6'nın Uygulamaları
STM32F413CGU6, ARM & Reg'e dayanan stmicroelectronics tarafından tanıtılan yüksek performanslı bir mikrodenetleyicidir; Korteks & reg; -m4 çekirdeği. Zengin çevre birimlerini ve düşük güçlü özellikleri entegre ederek yüksek performans, enerji verimliliği ve entegrasyon gerektiren senaryolar için uygun hale getirir. Temel uygulama alanları ve belirli senaryo analizleri aşağıdadır:
1. Endüstriyel otomasyon ve kontrol
Tipik senaryolar
- Endüstriyel robotlar ve hareket kontrolü: PWM çıkışını ve ölü zaman kontrolünü uygulamak için motor sürücüleri (Servo Motors, Step Motors gibi) uygulamak için 2 gelişmiş kontrol zamanlayıcısı (TIM1/TIM8) kullanır. 3 CAN 2.0B denetleyicileri ile endüstriyel otobüs iletişimi (örn. Canopen, DeviceNet) elde eder.
- PLC ve Akıllı Cihazlar: 12 bit ADC (2.4 MSP) ve 6 DFSDM dijital filtreleriyle, endüstriyel cihazlar ve proses kontrolü için uygun çok kanallı analog sinyal alımını (örn. Sıcaklık, basınç sensörleri) destekler.
- Güç Elektroniği ve İnvertörler: Sanat Hızlandırıcı ve Ticaretine güvenmek; Sıfır bekleme durumu flaş yürütülmesi için, fotovoltaik invertörlerde, UPS ve diğer cihazlarda hızlı yanıtı destekleyen gerçek zamanlı kontrol algoritmalarının verimliliğini artırır.
Temel avantajlar
- Yüksek güvenilirlik: Endüstriyel sınıf sıcaklık aralığı (-40 & DEG; C ila +105 & DEG; C) ve CRC kontrol ünitesi zorlu ortamlarda veri bütünlüğünü sağlar.
- Gerçek Zamanlı İletişim: Ana bilgisayarlar veya depolama aygıtları ile uygun etkileşim için USB 2.0 OTG FS ve SDIO/MMC arayüzlerini destekler.
2. Tıbbi cihazlar ve sağlık izleme
Tipik senaryolar
Taşınabilir tıbbi aletler: Dalga formu sinyalleri üretmek için 2 12 bit DAC kullanan kan şekeri sayaçları ve EKG monitörleri gibi, periyodik veri toplama için düşük güç zamanlayıcısı (LPTIM1) ile birlikte, bekleme güç tüketimini (tipik bekleme akımı 1.1 ve mikro; a) azaltır.
Tıbbi görüntüleme ve sensör füzyonu: SPI/I2S arabirimleri aracılığıyla görüntü sensörlerine veya ses modüllerine bağlanır ve veri güvenliğini sağlamak için şifreli iletişimi gerçek rastgele sayı jeneratör (RNG) ile uygular.
Giyilebilir sağlık cihazları: 320 KB SRAM ve EBAM (Geliştirilmiş Parti Alım Modu) ile, düşük güç tüketimini korurken kalp atış hızı ve kan oksijeni gibi fizyolojik verileri etkili bir şekilde işler (uyku modu akımı 3 mA).
Temel avantajlar
- Yüksek hassasiyetli analog çevre birimleri: ADC, sıcaklık sensörlerini ve tıbbi dereceli sinyal koşullandırmasını destekler, aşağıdaki hatalar & plusmn; 4 LSB (tipik olarak & plusmn; 2 LSB).
- Güvenlik Uyum: 96 bit benzersiz kimlik ve bellek koruma ünitesi (MPU) Tıbbi cihazların veri şifreleme ve bölüm izolasyon gereksinimlerini karşılayın.
3. Ses İşleme ve Akıllı Ses
Tipik senaryolar
- Akıllı hoparlörler ve konuşma tanıma: 5 SPI/I2S arayüzü (2 tam çift yönlü I2s) ve bir SAI seri ses arayüzü ile çok kanallı ses akışı şanzımanını (örn., I2S, PDM mikrofon dizileri) destekler. Ses kaynağı lokalizasyonu ve ışın oluşturma için DFSDM dijital filtreleri kullanır.
- Ana Sayfa Ses Sistemleri: Bir PLLI2S, yüksek hassasiyetli saatler (8 kHz ila 192 kHz örnekleme oranlarını destekleyen) oluşturmak için Audio PLL ile özel ses PLL ile DAC ses çıkışı veya Codec arabirimleri için uygun bozulmadan ses sinyalleri sağlar.
- Sesle etkinleştirilen cihazlar: Düşük güç modlarını (Stop modu akımı 42 & mikro; a) ve gerçek zamanlı bir saat (RTC) birleştirme, bekleme modunda sesle tetiklenen uyandırma sağlar ve pil ömrünü uzatır.
Temel avantajlar
- Donanımla ilişkili işleme: DSP Talimatları ve FPU ünitesi Ses algoritmalarını (örn. FFT, gürültü azaltma) optimize ederek CPU yükünü azaltır.
- Düşük gecikme iletişimi: SPI5/I2S5, gerçek zamanlı ses akışı iletim gereksinimlerini karşılayarak 50 mbit/s'ye kadar destekler.
4. IoT ve Smart Home
Tipik senaryolar
- Sensör göbekleri ve ağ geçitleri: 3 I2C arayüzleri (1 MHz Fast-Mode Plus) aracılığıyla çoklu sensörlere (örn. Sıcaklık/nem, hava basıncı) bağlanır ve toplu veri iletimi için bir DMA denetleyicisi kullanır ve CPU müdahalesini azaltır.
- Akıllı Ev Cihazı Kontrolü: OTA yükseltmelerini destekleyerek Wi-Fi/Bluetooth modüllerini bağlamak için USART/UART arayüzlerini (12.5 Mbit/S'ye kadar) kullanır. Doğrudan GPIO 5V toleransı yoluyla röleleri veya LED göstergelerini yönlendirir.
- Giyilebilir cihazlar: Küçük bir UFQFPN48 paketi (7x7 mm) ve düşük güçlü tasarımla, adım sayma, uyku izleme vb.
Temel avantajlar
- Enerji Verimliliği Optimizasyonu: Dinamik voltaj ölçeklendirme (1.7 V ila 3.6 V) ve hızlı durdurma modu uyandırma (tipik olarak 10 & mikro; s) denge performansı ve güç tüketimi.
- Güçlü Genişletilebilirlik: IoT cihazı veri depolama ihtiyaçlarını karşılamak için genişleme için FSMC harici bellek arayüzünü destekler.
5. Otomotiv Elektronik ve Araç İçi Uygulamalar
Tipik senaryolar
- Araç içi sensörler ve aktüatörler: KULLANIM KULLANIM İÇİNDEKİ AĞ İLETİŞİMİ (EG, VÜCUT KONTROL MODÜLLERİ) için BUS VAR ve ADC Sıcaklık Sensörü aracılığıyla pil veya motor sıcaklığını izler.
- Araç içi ses sistemleri: Yüksek maddi sesli ses oynatma için I2S arabirimleri aracılığıyla araç içi ses kodeklerine ve QSPI arabirimleri aracılığıyla ses ürün yazılımı için harici flash'a bağlanır.
Temel avantajlar
- Müdahale önleme özelliği: Endüstriyel sınıf EMC standartlarına uygundur, geniş voltaj aralıklarını ve güç gürültüsü baskılamasını destekler ve araç içi elektromanyetik ortamlara uyum sağlar.
- Gerçek zamanlı güvence: 100 MHz ana frekansı ve NVIC iç içe kesme kontrolörü, araç içi olaylara hızlı yanıt sağlar.
6. Diğer son uygulamalar
- Endüstriyel IoT (IIOT) Kenar Düğümleri: ETH çevre birimleri (harici phy gerektiren) ve yerel depolama ile birleştirildiğinde, kenar veri ön işleme ve kenar hesaplama sağlar.
- Drone ve robot kontrolü: Kapalı döngü motor hız kontrolü ve tutum sensörü füzyonu için dörtlü kodlayıcı arayüzleri ve çoklu zamanlayıcı senkronizasyon kullanır.
Özet: Çekirdek rekabet ve seçim önerileri
STM32F413CGU6, özellikle gerçek zamanlı işlem, çok aralıklı iletişim ve pil ömrü gerektiren senaryolar için uygun olan "Yüksek Performans + Düşük Güç + Zengin Çevreselleri" dengelemede mükemmeldir. Seçerken aşağıdakileri göz önünde bulundurun:
- Depolama gereksinimleri: 1 MB flaş ve 320 KB SRAM, orta ölçekli ürün yazılımı için uygundur; Daha büyük depolama ihtiyaçları için FSMC/QSPI üzerinden genişletin.
- Güce duyarlı senaryolar: RTC işlemini sürdürmek için VBAT ile eşleştirilmiş durdurma moduna (42 & mikro; a) veya bekleme modu (1.1 ve mikro; a) önceliklendirin.
Geliştirme ekosistemi: Geliştirme döngülerini kısaltmak için HAL kütüphanelerini ve üçüncü taraf RTO'ları (örn. Freertos) destekleyen STM32Cube ekosistemiyle uyumludur.
STMICROELECTRONICS STM32F413CGU6'nın özellikleri
| Tip | Tanım |
|---|---|
| Kategori | Entegre Devreler (ICS) Gömülü Mikrodenetleyiciler |
| MFR | Stmikroelektronik |
| Seri | STM32F4 |
| Ambalajlama | Tepsi |
| Parça durumu | Aktif |
| DiGikey Programlanabilir | Doğrulanmadı |
| Çekirdek işlemci | Kol & reg; Korteks & reg; -m4 |
| Çekirdek boyutu | 32 bit tek çekirdekli |
| Hız | 100mhz |
| Bağlantı | Canbus, EBI/EMI, I2C, IRDA, Linbus, MMC/SDIO, QSPI, SAI, SPI, UART/USART, USB OTG |
| Çevre | Brown-Out algılama/sıfırlama, DMA, I2S, LCD, POR, PWM, WDT |
| G/Ç sayısı | 36 |
| Program Bellek Boyutu | 1MB (1m x 8) |
| Program Bellek Türü | Flaş |
| RAM Boyutu | 320k x 8 |
| Voltaj - Besleme (VCC/VDD) | 1.7V ~ 3.6V |
| Veri Dönüştürücüler | A/D 10x12b; D/a 2x12b |
| Osilatör tipi | Dahili |
| Çalışma sıcaklığı | -40 & deg; c ~ 85 & deg; c (ta) |
| Montaj türü | Yüzey montajı |
| Tedarikçi Cihaz Paketi | 48-fufqfpn (7x7) |
| Paket / Dava | 48-fufqfn açıkta ped |
| Temel Ürün Numarası | STM32F413 |
STMICROELECTRONICS STM32F413CGU6'nın Veri Sayfası

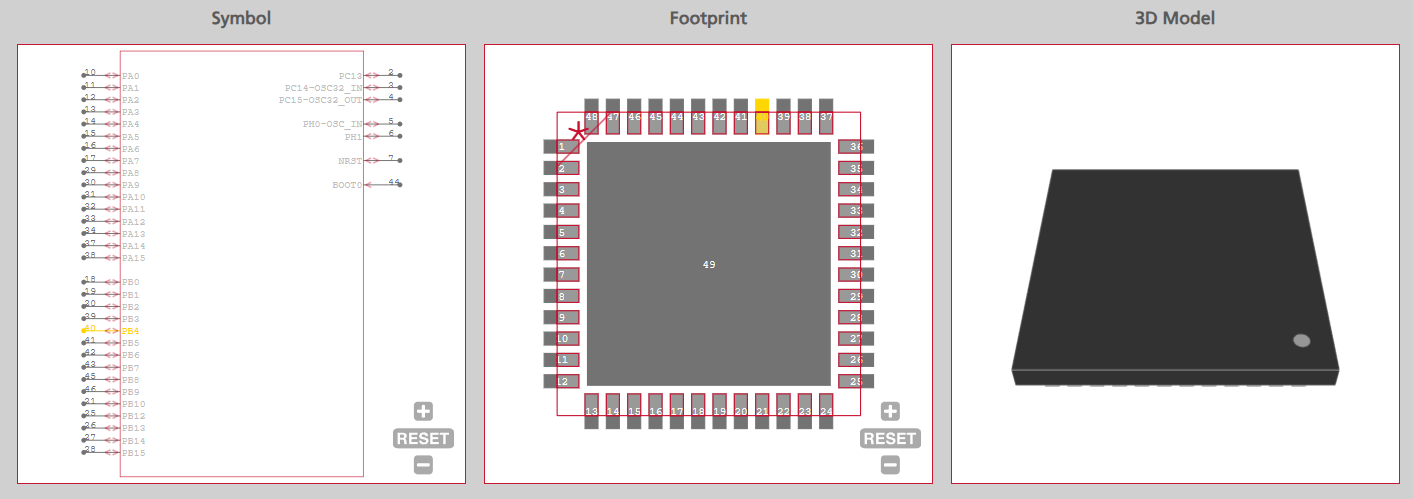

STMICROELECTRONICS STM32F413CGU6'nın sembolü ve ayak izi
STMICROELECTRONICS STM32F413CGU6 Kategorisi- Mikrodenetleyici
Mikrodenetleyiciler, CPU, bellek ve çevre birimleri gibi temel bileşenleri tek bir çipe entegre eden gömülü sistemlerin çekirdeğidir. Bu çok yönlü cihazlar, otomotiv, sağlık, endüstriyel otomasyon ve tüketici elektroniği gibi endüstriler arasında inovasyon sağlayan sayısız elektronik sistemin beyni olarak hizmet vermektedir. Düşük güç tüketimi, yüksek entegrasyon ve gerçek zamanlı işleme özellikleri gibi özelliklerle mikrodenetleyiciler, akıllı cihazların çeşitli ortamlarda güvenilirliği korurken karmaşık görevleri verimli bir şekilde gerçekleştirmesini sağlar. Akıllı evlerdeki sensör ağlarını yönetmekten fabrikalardaki hassas makineleri kontrol etmeye kadar, önceden tanımlanmış görevleri hassas ve verimlilikle yerine getirme yetenekleri, Nesnelerin İnterneti döneminde (IoT) vazgeçilmez kılmaktadır.
Stmicroelectronics, mikro denetleyici alanında lider bir oyuncu olmuştur ve STM32F413CGU6 yüksek performanslı bir örnek olarak öne çıkmaktadır. Kol ve reg üzerine inşa edilmiş; Korteks & reg; -m4 çekirdeği FPU ile bu mikrodenetleyici, karmaşık algoritmaların hızlı bir şekilde yürütülmesini sağlayarak 100 MHz'e kadar işlem hızı ve 125 DMIPS performansı sunar. 1 MB flaş bellek, 320 kb SRAM ve USB OTG FS, CAN denetleyicileri ve gelişmiş ADC/DAC modülleri gibi zengin bir dizi periferik içerir, bu da onu endüstriyel kontrol, tıbbi cihazlar ve ses işleme uygulamaları için ideal hale getirir. Stop ve Bekleme gibi düşük güçlü modlar da dahil olmak üzere dinamik güç yönetimi, taşınabilir sistemlerde pil verimliliğini artırır. Sağlam güvenlik özellikleri ve kompakt bir UFQFPN48 paketi ile STM32F413CGU6, mikrodenetleyicilerin performans ve çok yönlülüğün sınırlarını nasıl zorlamaya devam ederek dünya çapında daha akıllı, daha verimli gömülü çözümler sağladığını örnekler.
Stmicroelectronics, mikro denetleyici alanında lider bir oyuncu olmuştur ve STM32F413CGU6 yüksek performanslı bir örnek olarak öne çıkmaktadır. Kol ve reg üzerine inşa edilmiş; Korteks & reg; -m4 çekirdeği FPU ile bu mikrodenetleyici, karmaşık algoritmaların hızlı bir şekilde yürütülmesini sağlayarak 100 MHz'e kadar işlem hızı ve 125 DMIPS performansı sunar. 1 MB flaş bellek, 320 kb SRAM ve USB OTG FS, CAN denetleyicileri ve gelişmiş ADC/DAC modülleri gibi zengin bir dizi periferik içerir, bu da onu endüstriyel kontrol, tıbbi cihazlar ve ses işleme uygulamaları için ideal hale getirir. Stop ve Bekleme gibi düşük güçlü modlar da dahil olmak üzere dinamik güç yönetimi, taşınabilir sistemlerde pil verimliliğini artırır. Sağlam güvenlik özellikleri ve kompakt bir UFQFPN48 paketi ile STM32F413CGU6, mikrodenetleyicilerin performans ve çok yönlülüğün sınırlarını nasıl zorlamaya devam ederek dünya çapında daha akıllı, daha verimli gömülü çözümler sağladığını örnekler.
STM32F413CGU6'nın Üreticisi-STMICROELECTRONICS
STMICROELECTRONICS (ST), gömülü sistemlerden gelişmiş IoT çözümlerine kadar çeşitli uygulamaları kapsayan yenilikçi STM32 serisi ile ünlü Mikrodenetleyici (MCU) alanında küresel bir lider olarak kendisini kurmuştur. Kol ve Reg; Korteks & reg; -m çekirdekler, ST & rsquo; Örneğin, STM32F413CGU6 tarafından örneklenen STM32F4 serisi, Art Hızlandırıcı ve Ticaret gibi özellikleri entegre eder; Sıfır beklemeli durumu flaş yürütme, 12 bit ADC/DAC ve endüstriyel kontrol ve ses işleme ihtiyaçlarına hitap eden çoklu iletişim arayüzleri (USB OTG FS, CAN, SPI/I2S) için.
ST & RSquo; düşük güçlü tasarıma olan bağlılığı, Dinamik Verimlilik Çizgisi ve EBAM (Gelişmiş Toplu Satın Alma Modu) gibi teknolojilerle geliştirilen Stop (42 & Micro; bir tip) ve bekleme (1.1 & mikro; bir tip.) Gibi modlarda belirgindir. Portföy, giyilebilir cihazlar ve enerjiye duyarlı uygulamalar için ultra düşük güçlü STM32L serisine uzanırken, STM32H7 serisi performans sınırlarını çift çekirdekli Cortex-M7/M4 ve gelişmiş güvenlik özellikleri ile iter.
STM32Cubemx, HAL kütüphaneleri ve RTOS uyumluluğu dahil olmak üzere sağlam bir ekosistemle ST, gelişimi basitleştirerek pazara sunma süresini hızlandırır. MCU'ları, güvenilirlik ve ölçeklenebilirlik için övülen endüstriyel otomasyon, tıbbi cihazlar, otomotiv elektronikleri ve tüketici cihazlarında hakimdir. En son mimariyi, zengin çevre birimlerini ve sürdürülebilir tasarımı birleştirerek ST, dünya çapında daha akıllı, daha verimli gömülü çözümler sağlayan MCU manzarasını şekillendirmeye devam ediyor.
ST & RSquo; düşük güçlü tasarıma olan bağlılığı, Dinamik Verimlilik Çizgisi ve EBAM (Gelişmiş Toplu Satın Alma Modu) gibi teknolojilerle geliştirilen Stop (42 & Micro; bir tip) ve bekleme (1.1 & mikro; bir tip.) Gibi modlarda belirgindir. Portföy, giyilebilir cihazlar ve enerjiye duyarlı uygulamalar için ultra düşük güçlü STM32L serisine uzanırken, STM32H7 serisi performans sınırlarını çift çekirdekli Cortex-M7/M4 ve gelişmiş güvenlik özellikleri ile iter.
STM32Cubemx, HAL kütüphaneleri ve RTOS uyumluluğu dahil olmak üzere sağlam bir ekosistemle ST, gelişimi basitleştirerek pazara sunma süresini hızlandırır. MCU'ları, güvenilirlik ve ölçeklenebilirlik için övülen endüstriyel otomasyon, tıbbi cihazlar, otomotiv elektronikleri ve tüketici cihazlarında hakimdir. En son mimariyi, zengin çevre birimlerini ve sürdürülebilir tasarımı birleştirerek ST, dünya çapında daha akıllı, daha verimli gömülü çözümler sağlayan MCU manzarasını şekillendirmeye devam ediyor.
STM32F413CGU6 VS STM32L011F4U6
| Parça numarası | Üretici | Paketi | Tanım |
|---|---|---|---|
| STM32F413CGU6 | Stmicroelectronics, Inc | UFQFN-48 | 320kb flaşlı 1MB ARM-M4 Mikrodenetleyici Birimi |
| STM32L011F4U6 | Stmicroelectronics, Inc | Qfn | RISC Mikrodenetleyici |
