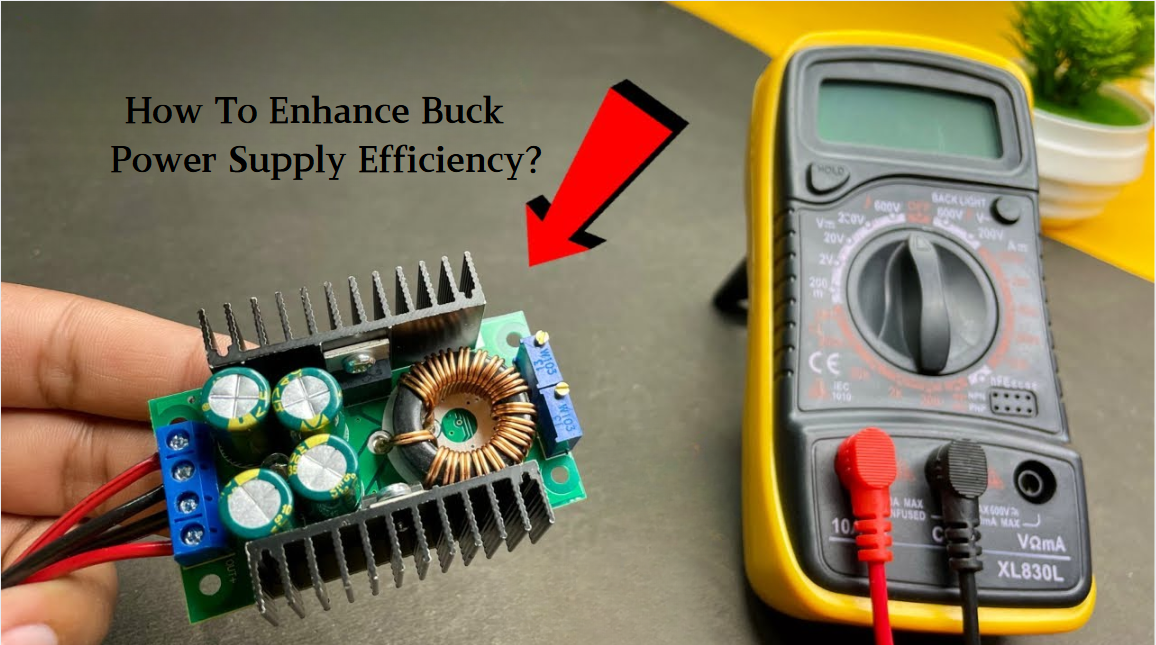

  • Buck güç kaynağı verimliliğini artırmak için temel stratejiler

Verimliliğini artırmakBuck (aşağı inme) anahtarlamaGüç kaynakları, bileşen seçimi, topoloji optimizasyonu, kontrol stratejileri ve termal yönetim dahil olmak üzere enerji kaybı kaynaklarını hedefleyen çok boyutlu bir yaklaşım gerektirir. Aşağıda temel stratejiler ve mühendislik uygulamaları:


1. Anahtarlama kayıplarını azaltma: dinamik işlemleri optimize etme

1.1 Yüksek hızlı, düşük kayıplı anahtarlama cihazı seçimi

Mosfet/Gan Cihazları:
TI'nın CSD18534Q5B (QG = 6.5NC,) gibi düşük geçit şarjı (QG) ve çıkış kapasitansını (COSS) olan bileşenleri seçin.
Yüksek frekanslı uygulamalar (> 1 MHz) için, anahtarlama hızını 10x artıran ve kayıpları%50 azaltan galyum nitrür (GaN) cihazları (örn. Ti LMG5200) kullanın.

Sürücü devresi optimizasyonu:
Nanosaniyelerden pikosaniyelere geçiş gecikmelerini sıkıştırmak için özel kapı sürücüleri (örneğin, TI UCC27211) kullanın, geçişler sırasında voltaj-akım örtüşme kayıplarını en aza indirin.

1.2 Yumuşak Anahtarlama Teknikleri

Yarı rezonant (QR) topoloji:
İndüktör sızıntısı endüktansından yararlanmak için geleneksel kova devresine bir rezonant kapasitör ekleyin veSıfır voltaj anahtarlama (ZVS). Yüksek voltaj uygulamaları için uygun olan (örn. 48V → 12V), bu verimliliği%3-5 oranında artırır.

Çok fazlı kademeli kontrol:
Giriş/çıkış dalgalanma akımını azaltmak ve anahtarlama kayıplarını dağıtmak için 180 °/90 ° faz kaymalarına sahip paralel 2 fazlı veya 4 fazlı kova dönüştürücüler. Yüksek akım senaryoları için idealdir (örn. Sunucu güç kaynakları, TI TPS53631).

2. İletim kayıplarını en aza indirme: Statik parametre optimizasyonu

2.1 Diyotların senkron rektifikasyonla tam değiştirilmesi

Serbest Çekme Kayıp Karşılaştırması:
Bir Schottky diyot (0.5V voltaj düşüşü) 5A yükünde 2.5W dağıtırken, senkron bir MOSFET () sadece 0.25W dağıtarak verimliliği ~%8 artırır.

Dikkate alın:
Sürgünün önlenmesini önlemek ve zamanında adaptif olarak ışık yük verimliliğini optimize etmek için ölü zaman kontrolü olan denetleyicileri (örn. ADI LTC7820) kullanın.

2.2 Düşük dirençli bileşen tasarımı

İndüktör:
EMI'yi azaltmak için düz tel sargılı (örneğin Coilcraft Xal Serisi, DCR <5mΩ) ve manyetik ekranlama ile düşük DCR indüktörlerini seçin.

Kapasitör:
Toplam ESR <10mΩ ile çıkış kapasitansı için paralel çok katmanlı seramik kapasitörler (MLCC'ler). Örneğin, paraleldeki 3 × 10μf/125 ℃ x7R kapasitörler> 6A dalgalanma akımını işleyebilir.

3. Topoloji ve Kontrol Stratejileri: Dinamik Verimlilik Optimizasyonu

3.1 Uyarlanabilir Mod Anahtarlama

Yük algılama kontrolü:
Işık yüklerinde darbe frekans modülasyonuna (PFM) geçin. Örneğin, Ti LM25118, <10mA yükü ve 30μA kadar düşük bir akım ile>% 85 verimliliği korur.
Dinamik yanıt sağlamak için ağır yükler için sabit frekanslı PWM kullanın (örn., Dalgalanma voltajı <% 1 çıkış voltajı).

3.2 Geniş Giriş Voltaj Optimizasyonu

Segmentli voltaj regülasyonu:
Geniş giriş aralıkları için (örn. 4.5V-36V), tek aşamalı kova dönüştürücülerde düşük görevli döngülerden (D <0.1) aşırı anahtarlama kayıplarını önlemek için bir kova-buck kaskad topolojisi kullanın.
Örnek:Bir ön uç kova 36V'yi 12V'ye düşürür ve bir arka uç para daha da 5V'ye düşer ve tek aşamalı bir tasarıma kıyasla toplam verimliliği% 6 artırır.

4. Termal Yönetim ve Düzen: Tasarımdan Uygulamaya

4.1 Bileşen termal karakterizasyonu

Mosfet termal tasarımı:
Düşük termal dirençli paketleri (örneğin, QFN 3X3, ℃) seçin ve bağlantı sıcaklığını (TJ) 100 ℃ altında tutmak için PCB termal pedlerini doğrudan metal muhafazalara bağlayın.

İndüktör termal alev:
Çekirdek doygunluğundan verimlilik düşüşlerini önlemek için indüktör çalışma akımının doygunluk akımının% 80'inin (örn., 10A doygunluk indüktör için sürekli akım ≤8a) kalmasını sağlayın.

4.2 PCB Düzeni En İyi Uygulamalar

En aza indirilmiş güç döngüsü:
Giriş kapasitör → MOSFET → İndüktör yolunu 10 mm içinde tutun. Döngü endüktansını (<1nh) azaltmak için iç tabakada tam bir zemin düzlemi olan 4 katmanlı PCB'leri kullanın.

Sinyal gücü izolasyonu:
Yüksek frekanslı gürültü kuplajını önlemek için indüktör ve anahtar düğümlerinden uzakta rota geri besleme örnekleme hatları (FB); Diferansiyel örnekleme gürültü bağışıklığını artırabilir.

5. Son teknoloji teknolojileri ve vaka çalışmaları

5.1 Geniş Bant Dgap Yarıiletken Uygulamaları

Gan Buck güç kaynağı:
24V → 3.3V/5A güç kaynağı için bir Ti LMG5200 GAN FET tabanlı tasarım 2MHz'de çalışır, indüktör boyutunu% 50 azaltır ve% 94 verimlilik elde eder (geleneksel MOSFET'ler için ~% 90).

5.2 Manyetik Entegrasyon Teknikleri

Birleştirilmiş indüktör çözümleri:
Çok fazlı kova dönüştürücülerde, entegre manyetik çekirdek bağlantılı indüktörler (örn., 2 fazlı kova) dalgalanma akımı iptalini% 30 oranında artırır ve çekirdek kayıplarını% 20 azaltır.

6. Verimlilik optimizasyonu doğrulaması ve hata ayıklama

Anahtar test noktaları:
MOSFET VG'lerini ve VDS dalga formlarını ölçmek için bir osiloskop kullanın, anahtarlama geçiş sürelerini <50ns ve minimal zil (besleme voltajının <% 10'u) sağlayarak.
Kontrol etmek için bir kızılötesi termal görüntüleyici kullanınMosfetve lokalize aşırı ısınmayı önlemek için hotspot sıcaklığı farklılıklarını 10 içinde tutarak indüktör sıcaklıkları.

Kayıp Ayrıştırma Yöntemi:
Birincil kayıp kaynaklarını tanımlamak ve optimize etmek için indüktör bağlantısı kesilmiş ve indüktör bağlı ile tam yük iletim kayıpları ile yüksüz kayıpları (kayıpları değiştiren) ölçün.

Sonuç: Verimliliğin iyileştirilmesine yönelik bir sistem yaklaşımı

Yüksek frekanslı + geniş bant boşluğu: Boyut duyarlı uygulamalar için uygun (örn. Drone güç kaynakları), kompakt form faktörleri için bazı anahtarlama kayıpları ticareti.

Senkron Dikleştirme + Çok Fazlı: Yüksek akım senaryoları (örn. CPU güç kaynakları) için ideal, paralel akım paylaşımı yoluyla tek cihaz stresini azaltır.

Uyarlanabilir Kontrol + Termal Tasarım: Tüm yük aralıklarında (ışık yükü>%80, ağır yük>%92) yüksek verimlilik sağlar ve termal yönetim yoluyla bileşen ömrünü uzatır.

Bu stratejileri entegre ederek, Buck güç kaynağı verimliliği tipik yüklerde (%50)%92-95'e ulaşabilir, EMI ve sıcaklık artış gereksinimlerini karşılarken, yüksek yoğunluklu güç sistemleri için güvenilir çözümler sağlar.
