  • Operasyonel Amplifikatör Filtreleri: Temellerden Uygulamalara Kapsamlı Bir Analiz

Elektronik sistemlerde, sinyallerin saflığı ve doğruluğu doğrudan cihazların performansını belirler. Elektronik filtrelerOperasyonel amplifikatörler (op-amps)sinyal frekanslarını tam olarak filtreleme yetenekleri sayesinde orijinal sinyalleri ve geçerli bilgileri birbirine bağlayan bir "köprü" haline gelmiştir. Basit güç kaynağı dalgalanma filtrelemesinden karmaşık iletişim sinyali demodülasyonuna kadar, bu aktif filtreler, op-amp'lerin, dirençlerin ve kapasitörlerin ustaca kombinasyonu yoluyla, belirli frekanslarda sinyallerin tutulmasını veya zayıflatılmasını sağlar. Sadece zayıf yük kapasitesi ve yumuşak karakteristik eğriler gibi pasif filtrelerin dezavantajlarını çözmekle kalmaz, aynı zamanda yüksek empedanslı giriş ve op-amp'lerin düşük empedans çıkış özellikleri yoluyla sinyal işleme işleminde stabilite ve güvenilirliği de sağlamaktadırlar. Bu makale, op-amp filtrelerinin temel kavramlarını, sınıflandırmalarını, çalışma ilkelerini ve uygulama senaryolarını sistematik olarak çözecek ve teoriden elektronik mühendislik uygulaması uygulamasına tam bir bakış açısı sağlayacaktır.

Operasyonel amplifikatörler kullanan elektronik filtre nedir?

Operasyonel amplifikatörlerden (op-amp) oluşan bir elektronik filtreDirençler ve kapasitörler gibi pasif bileşenlerle birleştirilmiş çekirdek aktif cihazlar olarak op-amp'lerle giriş elektrik sinyallerinin frekans bileşenlerini seçici olarak işleyen bir devredir. Sadece dirençler, indüktörler ve kapasitörlerden oluşan pasif filtrelerle karşılaştırıldığında, bu aktif filtreler kontrol edilebilir kazanç, güçlü yük kapasitesi ve büyük indüktörler olmadan dik filtreleme özellikleri elde etme yeteneği gibi avantajlar sunar. OP-AMP'lerin yüksek giriş empedansı ve düşük çıkış empedansı, sinyal kaynaklarının ve yüklerinin filtreleme performansı üzerindeki etkisini etkili bir şekilde izole ederek, filtrelerin iletişim ekipmanlarında, enstrümantasyonda, ses işleme ve diğer alanlarda anahtar modüllerini oluşturur.

Elektronik filtrelerin rolü

Elektronik filtreler elektronik sistemlerde birden fazla önemli rol oynar:

Sinyal Saflaştırma:Sensör çıkış sinyalleri genellikle çeşitli yüksek frekanslı sesler ile karıştırılır; Filtreler, faydalı sinyalleri net hale getirmek için bu sesleri ortadan kaldırabilir. Örneğin, bir sıcaklık sensörünün çıkışında, filtreler devre tarafından getirilen yüksek frekanslı paraziti gidererek sıcaklık verilerini daha doğru hale getirebilir.

Frekans seçimi:İletişim sistemlerinde, farklı kanalların sinyalleri farklı frekanslarda iletilir; Filtreler, kanallar arası parazitten kaçınmak için onlardan hedef frekans sinyallerini seçebilir. Tıpkı bir radyo gibi farklı filtreler ayarlayarak farklı frekanslarda programlar alır.

Mücadele Önleme Koruması:Endüstriyel ortamlarda çok fazla elektromanyetik parazit vardır; Filtreler, bu parazit sinyallerinin hassas devrelere girmesini önleyerek sistemin kararlı çalışmasını sağlayabilir. Örneğin, otomasyon kontrol ekipmanlarında, filtreler motorlar başladığında üretilen yüksek frekanslı parazitlere direnebilir.

Sinyal şekillendirme:Veri iletimi sırasında, uzun mesafeli iletimden sonra sinyaller bozulur; Filtreler, doğru veri alımını sağlayarak sinyallerin orijinal formunu geri yüklemek için bunları kesebilir.

Farklı elektronik filtre türleri

Elektronik filtreler, işledikleri sinyal türlerine ve uygulama gereksinimlerine göre kategorize edilebilir.

Sinyal işleme ile filtre türleri:

Analog filtreler: Bu filtreler sürekli analog sinyalleri işler. Geleneksel yayın ve ses ekipmanlarında yaygın olarak kullanılırlar. Sinyal genliklerini doğrudan manipüle ederek, analog filtreler gerçek zamanlı uygulamalar için çok uygundur.

Dijital filtreler: Bu işlemler sayısallaştırılmış ayrı sinyaller ve modern iletişim cihazlarında ve bilgisayar sistemlerinde yaygın olarak kullanılmaktadır. Ses işleme ve telekomünikasyon gibi uygulamalarda esneklik ve hassasiyet sunan sinyal verileri üzerinde matematiksel işlemler gerçekleştirirler.

Frekans Bandına Göre Filtre Türleri:

Düşük geçişli filtreler: Bunlar, yüksek frekanslı olanları bastırırken düşük frekanslı sinyallerin geçmesine izin verir. Sinyallerden gelen gürültü ve paraziti ortadan kaldırmada oldukça etkilidirler. Örneğin, düşük geçişli filtreler, yüksek frekanslı gürültüyü çıkararak sensör çıkışlarını saflaştırabilir.

Yüksek geçişli filtreler: Bunlar, yüksek frekanslı sinyallerin düşük frekans veya DC sinyallerini geçmesine ve zayıflatmasına izin verir. Genellikle görüntü işlemedeki kenarları vurgulamak veya ses sinyallerinde uğultuları ortadan kaldırmak gibi sinyal ön yükseltme için kullanılırlar.

Bant geçiren filtreler: Bunlar, belirli bir frekans aralığındaki sinyallerin geçmesine izin verirken bu aralığın dışındakileri bastırır. Frekans seçimi ve belirli istasyonlara ayarlanan radyo alıcıları gibi sinyal çıkarma gerektiren uygulamalar için uygundur.

Bant durak filtreleri: Bunlar, bandın dışındaki sinyallerin geçmesine izin verirken belirli bir frekans bandı içindeki sinyalleri bastırır. Ses ekipmanındaki güç hattı parazitini ortadan kaldırmak gibi belirli bir frekans aralığının engellenmesi gereken senaryolarda kullanılırlar.

All-Pass Filtreleri: Bunların düz bir frekans tepkisi vardır ve herhangi bir frekans zayıflatmaz. Geleneksel filtreleme yerine faz düzeltmesi, gecikme ve gecikme eşitleme için kullanılırlar.

Tasarım teknikleri ve bileşenleri:

Pasif filtreler: Dirençler, indüktörler ve kapasitörlerden oluşan bu filtreler, transistörler veya amplifikatörler gibi aktif bileşenler içermez. RF uygulamalarında ve güç kaynaklarında yaygın olarak kullanılan yapı, uygun maliyetli ve stabil olarak basittirler.

Aktif filtreler: Bunlar, zayıf sinyallerin geliştirilmesini sağlayan operasyonel amplifikatörler gibi elektronik amplifikasyon bileşenlerini içerir. Sinyal amplifikasyonu gerektiren uygulamalar için uygundur ve pasif filtrelere kıyasla daha yüksek performans ve daha karmaşık yanıt özellikleri elde edebilirler.

Montaj Türleri:

Yerleşik filtreler: Bunlar, alan ve entegrasyonun kritik hususlar olduğu cihazlarda ve sistemlerde kullanılan devre kartlarına doğrudan entegre edilmiştir.

Panel filtreleri: Daha büyük ve bağımsız olarak, bu filtreler genellikle ana devreden ayrı olarak raflara veya panellere monte edilir. Uygun denetim ve bakım gerektiren uygulamalar için idealdir.

Özel Filtreler:

Chebyshev filtreleri: Bunlar, belirli frekans aralıklarında daha iyi kontrol hassasiyeti sağlayarak geçiş bandında veya durdurma bandında dalgalanmalara sahiptir. Keskin kesme özelliklerine ihtiyaç duyan uygulamalar için uygundur.

Gauss filtreleri: Bunlar, ağırlık seçimi için Gauss fonksiyonlarını kullanan doğrusal, pürüzsüz düşük geçişli filtrelerdir. Gauss gürültüsünü etkili bir şekilde çıkarırlar ve sinyal veya görüntü işlemede gürültü azaltma için kullanılırlar.

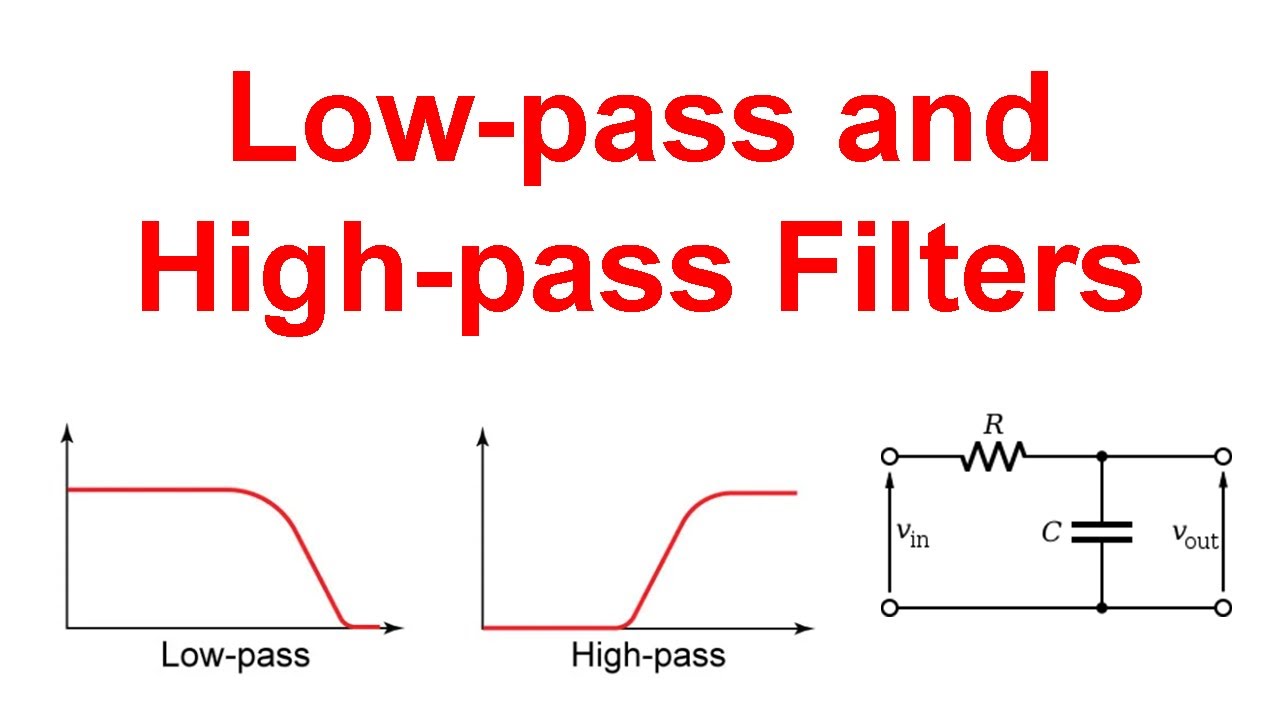

Düşük geçişli filtreler

Düşük geçişli bir filtrenin temel işlevi, düşük frekanslı sinyalleri korumak ve yüksek frekanslı sinyalleri zayıflatmaktır. Anahtar parametresi, sinyal gücünün 3DB tarafından zayıflatıldığı frekans olan kesme frekansıdır.

Temel Yapı:Bir op-amp, bir direnç ve bir kapasitörden oluşur. Birinci dereceden düşük geçişli bir filtre, sadece bir op-amp, bir direnç ve bir kapasitör içeren basit bir yapıya sahiptir. Buradaki op-amp, filtrenin çıkışını daha kararlı hale getirerek amplifikasyon ve tamponlama rolünü oynar.

Çalışma İlkesi:Giriş sinyalinin frekansı kesme frekansından daha düşük olduğunda, kapasitif reaktans büyüktür ve sinyal esas olarak dirençten iletilir ve neredeyse zayıflama olmadan çıktı; Frekans kesme frekansından daha yüksek olduğunda, kapasitif reaktans keskin bir şekilde azalır, sinyalin çoğu kapasitör tarafından şantlanır ve çıkış sinyali önemli ölçüde zayıflar.

Uygulama senaryoları:Ses ekipmanının bas geliştirmesinde yaygın olarak kullanılır, güç kaynağı dalgalanma filtreleme, vb. Örneğin, DC güç kaynaklarında, düşük geçişli filtreler, kararlı bir DC çıkışı sağlamak için AC bileşenlerini filtreleyebilir.


Yüksek geçişli filtreler

Yüksek geçişli filtreler, yüksek frekanslı sinyalleri korumaya ve düşük frekanslı sinyalleri bastırmaya odaklanan düşük geçişli filtrelere fonksiyonel olarak zıttır, kesme frekansı da önemli bir göstergedir.

Temel Yapı:Ayrıca bir op-amp, bir direnç ve bir kapasitörden oluşur, ancak kapasitör ve dirençin bağlantı modu düşük geçişli filtrelerden farklıdır. Birinci dereceden yüksek geçişli bir filtrede, kapasitör sinyal yolunda seri olarak bağlanır ve direnç topraklanır.

Çalışma İlkesi:Yüksek frekanslı sinyaller için kapasitif reaktans küçüktür, böylece sinyal kapasitörden çıkış ucuna sorunsuz bir şekilde geçebilir; Düşük frekanslı sinyallerin büyük kapasitif reaktans nedeniyle geçmesi zor olsa da ve bunların çoğu dirençten topraklanır, böylece düşük frekanslı sinyallerin bastırılmasını gerçekleştirir.

Uygulama senaryoları:Ses ekipmanının tiz ayarlamasında yaygın olarak kullanılır, DC ofsetinin ortadan kaldırılması vb. Ses amplifikatörlerinde, yüksek geçişli filtreler, tiz sinyallerinde düşük frekanslı gürültüyü kaldırarak tizleri daha netleştirebilir.

Bant geçiren filtreler

Bir bant geçiren filtre, belirli bir frekans aralığındaki sinyallerin geçmesine izin verebilir. Bu frekans aralığı, alt kesme frekansı ve üst kesme frekansı ile belirlenir ve aralarındaki frekans bandı geçiş bandı olarak adlandırılır.


Bant geçiren filtre devre şeması

Temel Yapı:Düşük geçişli bir filtre ve yüksek geçişli bir filtre seri olarak bağlanarak oluşturulabilir. Geçiş bandı aralığı, iki filtrenin kesme frekanslarının makul olarak ayarlanmasıyla belirlenir. Op-amp sadece amplifikasyon işlevi sağlamakla kalmaz, aynı zamanda iki filtrenin özelliklerini iyi birleştirir.

Çalışma İlkesi:Giriş sinyalinin frekansı geçiş bandı içinde olduğunda, hem yüksek geçişli filtreden hem de düşük geçişli filtreden geçebilir, böylece sorunsuz bir şekilde çıkarılabilir; Frekans düşük kesme frekansından daha düşük olduğunda, yüksek geçişli filtre tarafından bastırılır; Frekans üst kesme frekansından daha yüksek olduğunda, düşük geçişli filtre ile zayıflatılır.

Uygulama senaryoları:Belirli frekansların taşıyıcı sinyallerini çıkarmak için iletişim alma sistemlerinde kullanılır; Kalp elektrik sinyallerinin belirli frekans bileşenlerini taramak için elektrokardiyograflar gibi tıbbi ekipmanlarda.

Bant durak filtreleri

Bir bant stop filtresinin rolü, alt ve üst kesme frekansları tarafından da tanımlanan belirli bir frekans aralığındaki sinyalleri engellemektir ve bu frekans bandı durdurma bandı olarak adlandırılır.


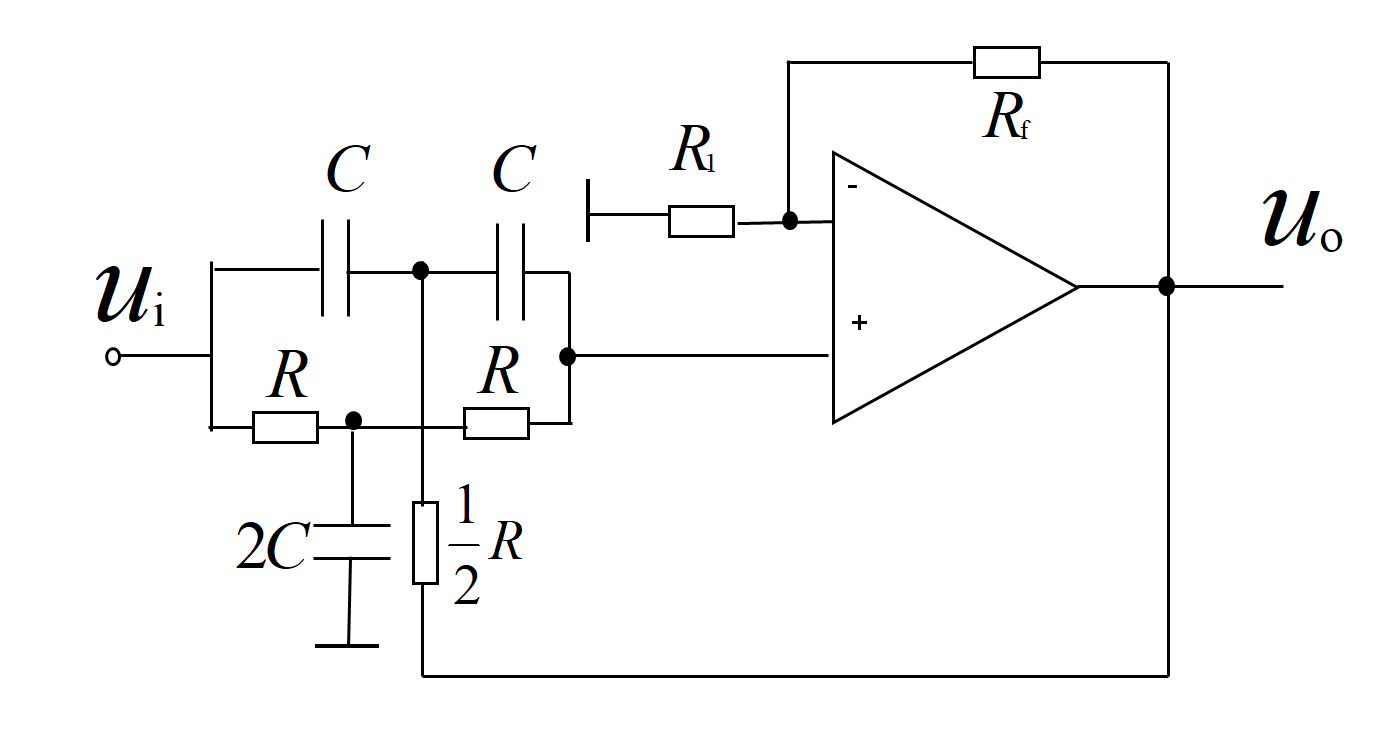

Bant durdurma filtresi devre şeması

Temel Yapı:Genellikle düşük geçişli bir filtre ve paralel bağlı yüksek geçişli bir filtreden oluşur. Buradaki op-amp, iki filtrenin çıkış sinyallerini sentezleyerek sinyal süperpozisyonu rolünü oynar.

Çalışma İlkesi:Giriş sinyalinin frekansı durdurma bandı içinde olduğunda, ne düşük geçiş filtresinden ne de yüksek geçişli filtreden geçemez, böylece çıkış sinyali önemli ölçüde zayıflatılır; Frekans düşük kesme frekansından daha düşük olduğunda, düşük geçişli filtreden çıkabilir; Frekans üst kesme frekansından daha yüksek olduğunda, yüksek geçiş filtresinden çıkabilir.

Uygulama senaryoları:Esas olarak güç sistemlerinde 50Hz veya 60Hz güç frekansı parazitinin filtrelenmesi gibi spesifik frekansların parazitini ortadan kaldırmak için kullanılır; Ses işlemede belirli frekansların gürültüsünü kaldırma.

Çözüm

Elektronik filtreleroperasyonel amplifikatörleresnek tasarımları ve mükemmel performansları ile elektronik sistemlerde vazgeçilmez bileşenler haline gelmiştir. Basit düşük geçişli ve yüksek geçişli filtrelerden karmaşık bant geçiren ve bant stop filtrelerine kadar, her bir tür benzersiz yapısı ve uygulama senaryolarına sahiptir, bu da kolektif olarak sinyal saflaştırma, seçim ve işleme için güçlü destek sağlar.

Elektronik teknolojinin sürekli geliştirilmesiyle, filtreler için performans gereksinimleri daha dar geçiş bantları ve daha dik açılma özellikleri gibi yükseliyor. Gelecekte, dijital sinyal işleme teknolojisini birleştiren hibrit filtreler, uygulama alanlarını daha da genişleterek bir geliştirme eğilimi haline gelebilir. Bu filtrelerin çalışma ilkeleri ve tasarım yöntemlerine hakim olmak, çeşitli elektronik sistemlerin tasarımı ve optimizasyonu için sağlam bir temel sağlayabileceğinden elektronik mühendisler için çok önemlidir.

SIC'nin sıcak satan ürünleri

71421la55j8             Upd44165184bf5-e40-eq3-a      SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN      W25Q16FWSNIG

AS7C34098A-20JIN        752369-581-C                 W957D6HBCX7I TR            İs61lps12836ec-200b3li           MX25L12875FMI-10G            Qg82915pl

Ürün bilgileriSIC Electronics Limited. Ürüne ilgi duyuyorsanız veya ürün parametrelerine ihtiyacınız varsa, istediğiniz zaman bizimle çevrimiçi iletişime geçebilir veya bize bir e-posta gönderebilirsiniz: sales@sic-chip.com.

Operasyonel amplifikatör filtreleri sık sorulan sorular [SSS]

Temel kavramlar ve sınıflandırma

Operasyonel amplifikatör filtresi nedir?
Operasyonel amplifikatör filtresi, dirençler ve kapasitörler gibi pasif bileşenlerle birleştirilmiş çekirdek aktif cihaz olarak bir operasyonel amplifikatörden oluşan bir elektronik devredir. Giriş sinyalinin spesifik frekans bileşenlerini seçici olarak geçmek veya zayıflatmak için kullanılır ve düşük geçiş, yüksek geçiş, bant geçiren, bant stop ve diğer türlere bölünebilir.
Aktif filtreler ve pasif filtreler arasındaki temel farklar nelerdir?
Aktif filtreler, operasyonel amplifikatörler gibi aktif bileşenleri içerir ve kontrol edilebilir kazanç, güçlü yük kapasitesi ve büyük hacimli indüktörler olmadan dik filtreleme özelliklerine ulaşma yeteneğine sahiptir; Pasif filtreler sadece dirençler, indüktörler ve kapasitörlerden oluşur, basit bir yapıya sahip, ancak sabit kazancı ve yükten büyük ölçüde etkilenir.

Performans parametreleri

Bir filtrenin kesme frekansı ne ifade eder?
Kesme frekansı, sinyal gücünün 3DB tarafından zayıflatıldığı frekansı ifade eder, bu da geçiş bandını ve durdurma bandını bölen sınırdır. Örneğin, düşük geçişli bir filtrenin kesme frekansı, yüksek frekanslı sinyallerin önemli ölçüde zayıflamaya başladığı kritik noktadır.
Bir filtrenin sırası performansını nasıl etkiler?
Sipariş, devredeki enerji depolama bileşenlerinin (kapasitörler, indüktörler) sayısı ile belirlenir. Sipariş ne kadar yüksek olursa, filtreleme karakteristik eğrisi o kadar dik olur ve durdurma bandındaki sinyallerin zayıflama hızı o kadar hızlı olur (örneğin, birinci dereceden bir filtrenin yuvarlanma hızı on yılda 20dB'dir ve ikinci dereceden bir filtrenin on yılda 40dB'dir).
Bir filtrenin seçiciliği nasıl ölçülür?
Bant geçiren ve bant stop filtreleri için seçicilik kalite faktörü (Q değeri) ile ölçülebilir. Q değeri ne kadar yüksek olursa, geçiş bandı (veya durdurma bandı) ve belirli frekanslar için tarama doğruluğu o kadar yüksek olur.

Tasarım ve Uygulama

Düşük geçişli bir filtre tasarlarken, direnç ve kapasitör değerleri nasıl seçilir?
FC = 1/2πrc formülü aracılığıyla hedef kesme frekansı FC'ye göre hesaplanabilir. Örneğin, 1kHz'lik bir kesme frekansı gerekiyorsa, 15.9kΩ direnç ve 10NF kapasitörün bir kombinasyonu seçilebilir (r = 1/2πfcc).
Yüksek geçişli filtreler neden DC ofsetini ortadan kaldırabilir?
Yüksek geçişli filtreler düşük frekanslı sinyalleri önemli ölçüde azaltır (0 frekanslı DC sinyalleri dahil). DC sinyalleri bastırılır, çünkü seri kapasitörden geçemezler, böylece DC ofsetini ortadan kaldırırlar.
Bir bant geçiren filtrenin geçiş bandı aralığı nasıl belirlenir?
Düşük kesme frekansı ile birlikte belirlenir (FDüşük) ve üst kesme frekansı (fyüksek). Geçiş bandı, f frekans aralığıdırDüşükfyüksek, genellikle yüksek geçişli bir filtrenin basamaklı olarak gerçekleştirilir (Düşük)ve düşük geçişli bir filtre (F ayaryüksek).

En yaygın olarak kullanılan bant stop filtreleri hangi senaryolarda kullanılır?
Esas olarak spesifik frekansların parazit sinyallerini bastırmak için kullanılırlar. Örneğin, ses ekipmanlarına 50Hz/60Hz güç frekansı parazitinin filtrelenmesi ve iletişim sistemlerinde bitişik kanalların girişim sinyallerini bloke etme.

Pratik kullanım sorunları

Operasyonel amplifikatörün besleme voltajı filtrenin performansını etkiler mi?
Evet, öyle. Besleme voltajı, filtrenin işleyebileceği maksimum sinyal genliğini belirler. Giriş sinyali genliği besleme aralığını aşarsa, sinyal bozulmasına neden olabilir; Aynı zamanda, bazı filtrelerin frekans tepki özellikleri de besleme voltajı ile değişecektir.
Filtrenin gürültü parazitini nasıl azaltılır?
Düzen sırasında, sinyal yolu kısa ve düz olmalı, yüksek frekanslı gürültü kaynaklarından uzak olmalıdır; Düşük gürültülü operasyonel amplifikatörleri seçin, makul güç kaynağı ayrıştırma kapasitörlerini ayarlayın; Yüksek hassasiyetli uygulamalar için elektromanyetik paraziti azaltmak için koruma önlemleri benimsenebilir.
Kullanılmayan operasyonel amplifikatör pimleri nasıl işlenir?
Kullanılmayan operasyonel amplifikatör pimlerinin yüzer bırakılmasından kaçınılmalıdır. Yerli olmayan giriş topraklanabilir, ters giriş bir dirençle topraklanabilir ve çıktı, parazitin diğer devreleri etkilemesini önlemek için ters giriş (bir birlik kazancı takipçisi oluşturma) ile kısa devre olabilir.
Filtrenin bant genişliği ile sinyal işleme hızı arasındaki ilişki nedir?
Bant genişliği ne kadar geniş olursa, filtrenin kullanabileceği sinyal frekansları aralığı, yüksek hızlı sinyal işleme için uygundur; Ancak aşırı geniş bir bant genişliği daha fazla gürültü getirebilir, bu nedenle gerçek sinyal frekans aralığına göre uygun bir bant genişliğine sahip bir filtre seçmek gerekir.
