P55nf06 n-kanallı güç mosfet: Bilmeniz gereken her şey

Yarı iletken cihazların geniş manzarasında,MOSFETS (Metal - Oksit - Yarıiletken Alanı - Efekt Transistörleri)Özellikle güç elektroniğinde çok önemli bir rol oynayın. Mevcut çok sayıda MOSFET modeli arasında, P55NF06 benzersiz özellik kombinasyonu için öne çıkıyor ve bu da onu çok çeşitli uygulamalar için uygun hale getiriyor. Bu makale, teknik özelliklerini, çalışma ilkelerini, uygulamalarını ve diğer benzer cihazlara göre avantajlarını araştırarak P55NF06 MOSFET dünyasına derinlemesine girmektedir.

STP55NF06+Bomba

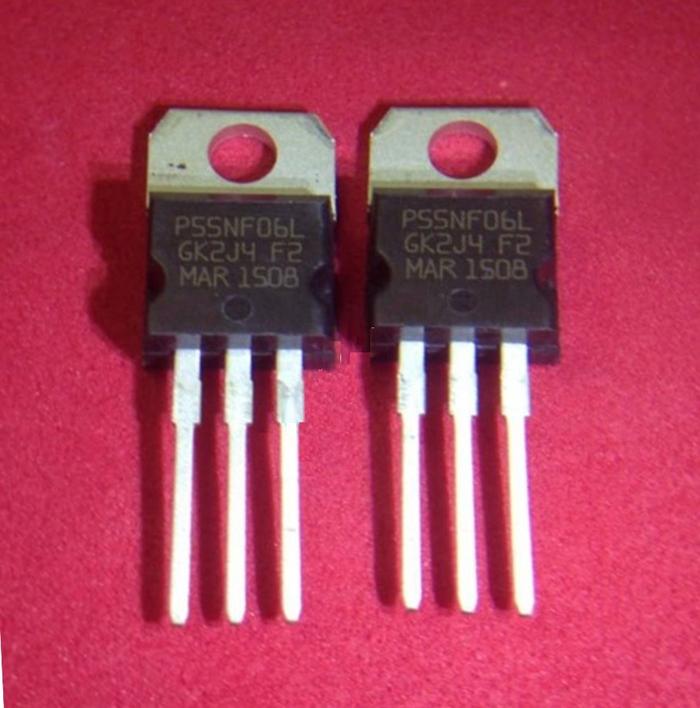

P55NF06 n-kanallı güç mosfet nedir?

P55NF06 bir N - kanal güç mosfetStmicroelectronics tarafından başlatıldı. Nominal voltajı 60V ve 25 ° C'de 50A'lık sürekli bir drenaj akımı vardır. Bir ultra - düşük - direnç (0.018Ω tipik değer) ile güç tüketimini önemli ölçüde azaltabilir. Motor kontrolü, DC - DC dönüştürücüler gibi yüksek - akım ve yüksek hızlı anahtarlama uygulamaları için uygun hızlı anahtarlama hızına ve mükemmel dinamik performansa sahiptir. - 220'ye paketlenmiş, iyi ısı dağılma performansına sahiptir. Yüksek güvenilirliği nedeniyle yakıt enjeksiyon sistemleri, ABS ve hava yastığı sistemleri gibi otomotiv elektroniğinde yaygın olarak kullanılmaktadır.

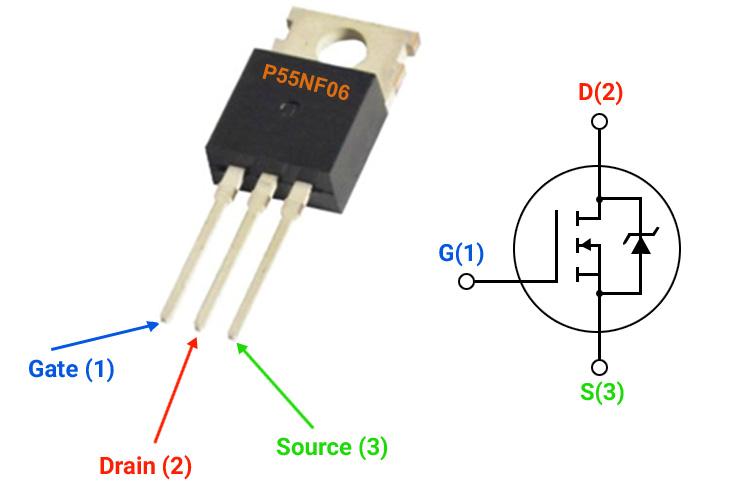

P55NF06 MOSFET PINOUT Yapılandırması

P55nf06 mosfetTeknik Özellikler

P55NF06 MOSFET'in temel özellikleri

P55NF06 N-kanallı güç mosfetStmicroelectronics tarafından üretilen, yüksek performanslı uygulamalar için tasarlanmıştır. İşte temel özellikleri:

Düşük direnç (RDS (ON))

Son derece düşük tipik RD'ler (açık)18 MΩ(VGS = 10V), iletim kayıplarını ve ısı üretimini en aza indirir.

Yüksek akım uygulamalarında verimli güç kullanımı sağlar.

Yüksek akım yeteneği

Sürekli drenaj akımı (id)50a(25 ° C'de), motor kontrolü, DC-DC dönüştürücüler ve güç kaynakları için uygundur.

Zirve akımlarını halledebilir200a, geçici yükler için sağlam hale getirir.

Voltaj derecesi

Drenaj kaynaklı voltaj (VDS) derecesi60V, voltaj sivri uçlu uygulamalar için bir güvenlik marjı sağlar.

Hızlı anahtarlama hızı

PWM devrelerinde hızlı anahtarlamayı sağlayan düşük kapı şarjı (QG ~ 72 NC) ve kısa yükselme/düşme süreleri.

Yüksek frekanslı uygulamalar için idealdir (örn., Regülatörlerin 100kHz+'a doğru değiştirilmesi).

Termal performans

Mükemmel termal iletkenliğe sahip 220 paketi, verimli ısı dağılmasına izin verir.

Güç dağılması (PD)150W(uygun ısı kesme ile).

Gelişmiş sağlamlık

Endüktif yükler altında güvenilir çalışma için çığ enerji derecelendirilmiş (EAS).

Aşırı akım ve aşırı gerilim koşullarına karşı yerleşik koruma.

Mantık düzeyinde uyumlu

Standart mantık çıkışlarıyla (örn. 5V mikrodenetleyiciler) uyumlu olan ~ 2-4V olan kapı eşiği voltajı (VGS (TH)).

P55NF06 Eşdeğer MOSFET'ler

Yüksek akım uygulamaları için, yerini alabilecek çeşitli MOSFET'ler vardır.P55NF06. Dikkate değer eşdeğer modeller arasında 110N10, 65N06, 50N06, 75N06 ve 80N06 bulunur. Bu modeller karşılaştırılabilir voltaj ve akım taşıma özellikleri sunar, bu da onları yoğun güç yönetimi görevlerine uygun hale getirir. Örneğin, biraz daha düşük bir akım kapasitesi kabul edilebilir olduğunda, 50N06 ve 65N06 modelleri, güç tüketimini optimize edebilir ve ısı çıkışını azaltabilir, böylece sistem ömrünü uzatabilir ve verimliliği artırabilirler.
Farklı voltaj eşikleri veya ambalaj kısıtlamaları gerektiren uygulamalar için BR75N75, BR80N75 ve BUK7509-75A gibi modeller idealdir. Bu MOSFET'ler, güç kullanma yeteneğini ve fiziksel boyutu dengeleyerek performansdan ödün vermeden tasarım esnekliği sağlar. P55NF06'nın sunamayacağı özel çalışma özellikleri (örn., Farklı voltaj taşıma kapasiteleri veya daha iyi termal yönetim) talep eden uygulamalar için çok uygundurlar.
Son derece yüksek frekanslar veya sert termal koşullar altında çalışan uygulamalar için, IRF1405, IRF2807, IRF3205, IRF3256 ve IRF4410A gibi uluslararası doğrultucudan alternatif ürünler düşünülebilir. Bu MOSFET'ler, otomotiv uygulamaları gibi sert ortamlarda güvenilirlikleriyle ünlüdür. IRF3205 ve IRF3256, yüksek stresli uygulamaların titiz çalışma koşullarına dayanacak şekilde özel olarak tasarlanmıştır.
Anahtarlama hızının, direnç değerlerinin veya geçit yükü özelliklerinin ince ayarlanmasını gerektiren tasarımlar için IRFB3207, IRFB4710, IRFB77740 ve IRFZ44N gibi MOSFET'ler bir dizi seçenek sunar. Bu modeller, tasarımcıların MOSFET'i özel ihtiyaçlarıyla tam olarak eşleştirmelerine olanak tanır.

P55nf06 mosfet ilkeleri

P55NF06, bir n - kanal mosfet, üç terminali vardır: kapı (g), kaynak (lar) ve drenaj (d). Kapıda kaynağa göre pozitif bir voltaj bir elektrik alanı oluşturur. Bu alan, kaynak ve drenaj arasında bir N tipi kanal oluşturarak elektronları kaynaktan çeker. Kapı - Kaynak Voltajı (VGS) ~ 3V eşiğini aştığında, kanal iletkenlik sıçramaları, kaynak akımı (ID) akışını tahliye etmesine izin verir. VGS bu eşiğin altında kalırsa, MOSFET uzak durur, drenaj ve kaynak arasında herhangi bir akım geçer.

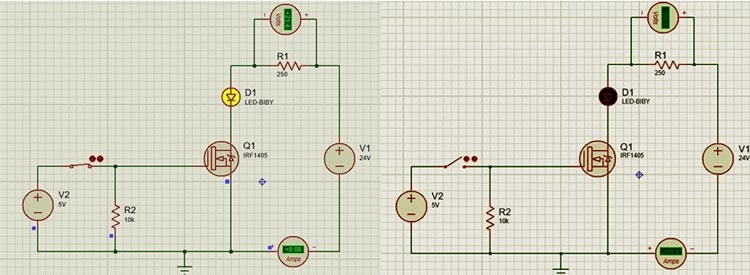

P55NF06 MOSFET Simüle Devresi

ON - durumunda, drenaj - kaynağı - direnç (RDS (ON)) gerçekten düşüktür, yaklaşık 0.018Ω. Bu düşük direnç, akım iletimi verimli hale getirir, güç kesimi ısı olarak kaybeder. Verilen devrede, sağ VG'ler Q1'e (benzer şekilde çalışan IRF1405) çarptığında, akım LED'den akabilir.
Ayrıca, nispeten düşük giriş kapasitansı (CISS) ve geçit yüküne (QG) sahiptir. Bunlar hızlı geçiş yapmasına yardımcı olur. Düşük CISS, kapının - kaynak kapasitans şarjını ve deşarjını hızlı bir şekilde açıklamasına izin verir, açık geçişleri hızlı hale getirir - yüksek hızlı anahtarlamaya ihtiyaç duyan DC - DC dönüştürücüler gibi şeyler için daha önemlidir. MOSFET'in işini yapmasını sağlamak için bu küçük yönlerin hepsinin birlikte çalışması düzgün, biliyor musunuz?

P55NF06 mosfet'in artıları ve eksileri

P55NF06 N-kanallı güç mosfetOrta voltaj, yüksek akım uygulamaları için performans ve çok yönlülük dengesi sunar, ancak aynı zamanda sınırlamaları da vardır. İşte temel artıları ve eksileri:

Profesyonel

Yüksek akım taşıma: 50A (25 ° C'de) ve 200A'ya kadar olan pik akımı sürekli drenaj akımı (ID) ve motor sürücüler ve güç dönüştürücüler gibi yüksek yük uygulamalarını güvenilir bir şekilde destekler.

Düşük iletim kayıpları: Ultra düşük dirençli (RDS (ON) ≈ 18 MΩ VGS = 10V), iletim sırasında enerji kaybını en aza indirerek genel sistem verimliliğini artırır.

Orta Voltaj Derecesi: 60V drenaj kaynaklı voltaj (VDS), 12V/24V sistemleri (örn. Otomotiv, endüstriyel) için uygun voltaj sivri uçlu uygulamalar için güvenli bir marj sağlar.

Hızlı anahtarlama: Düşük kapı şarjı (≈72 NC) ve hızlı yükselme/düşme süreleri, DC-DC dönüştürücüler gibi yüksek frekanslı PWM devrelerinde etkili çalışmayı mümkün kılar.

Sağlam termal performans: TO-220 paketi, yüksek akım senaryoları için kritik olan, uygun şekilde ısınma ile 150W'a kadar güç dağılmasını destekleyen mükemmel ısı dağılımı sunar.

Çığ: Çığ Enerjisi (EAS) için derecelendirilmiş, endüktif yük geçişlerine dayanır, motor kontrol ve inverter uygulamalarında güvenilirliği artırır.

Uygun maliyetli: Performansı ve satın alınabilirliği dengeler, bu da onu endüstriyel ve otomotiv yardımcı sistemleri için bütçe dostu bir seçim haline getirir.

Eksileri

Sınırlı Voltaj Aralığı: 60V VDS derecelendirmesi, yüksek voltajlı uygulamalarda (örn. 48V+ sistemler) kullanımını kısıtlar, burada daha yüksek voltajlı MOSFET'ler (örn. 100V+) gereklidir.

Mantık düzeyi optimize edilmemiş değil: 10V kapı sürücüsü ile işlevsel olsa da, kapı eşiği (VGS (TH) = 2-4V), gerçek mantık seviyesi MOSFET'lerin aksine 3.3V mantığı ile güvenilir çalışma için ek kapı sürücüleri gerektirebilir.

Paket kısıtlamaları: TO-220 paketi, termal olarak verimli olmasına rağmen, uzay kısıtlı tasarımlarda kullanımı sınırlayan yüzeye monte alternatiflerinden (örn. D2PAK) daha hantaldır.

Bazı alternatiflerden daha yüksek kapı şarjı: Daha yeni MOSFET'lerle karşılaştırıldığında, kapı şarjı (72 NC) orta düzeydedir, bu da ultra yüksek frekans (örneğin,> 200kHz) uygulamalarında anahtarlama verimliliğini hafifçe azaltabilir.

Aşırı voltaj artışlarına duyarlılık: 60V'nin ötesinde, büyük voltaj geçişlerine (örneğin, ağır endüstriyel makineler) eğilimli ortamlarda dış kenetleme devreleri gerektiren koruma yoktur.

P55NF06 MOSFET uygulamaları

60V voltaj derecesine ve 50A sürekli akım kapasitesine sahip bir N kanallı güç MOSFET olan P55NF06, düşük direnç, hızlı anahtarlama hızı ve sağlam performansı nedeniyle çeşitli yüksek akım, orta voltaj uygulamalarında yaygın olarak kullanılır. Temel uygulama senaryoları şunları içerir:

Motor kontrol sistemleri: Endüstriyel ekipman, robotik ve otomotiv yardımcı sistemlerinde DC motorları, fırçasız DC motorlarını (BLDC) ve step motorları sürmek için idealdir. Yüksek akım taşıma kapasitesi, yük dalgalanmaları altında bile kararlı bir çalışma sağlar.

Güç kaynakları ve dönüştürücüler: Tüketici elektroniği, endüstriyel makineler ve pille çalışan cihazlar için DC-DC Buck/Boost dönüştürücüler, voltaj regülatörleri ve anahtarlı mod güç kaynaklarında (SMP'ler) kullanılır. Güç dönüşümünü minimum enerji kaybı ile verimli bir şekilde işler.

Otomotiv elektroniği: Elektrikli hidrolik direksiyon, aydınlatma kontrolleri ve pil yönetim sistemleri (BMS) gibi otomotiv alt sistemlerinde uygulanır. Sağlam tasarımı, araçların sert elektrik ve termal ortamlarına dayanır.

İnvertörler ve Güç İnvertörleri: DC gücünü (pillerden veya güneş panellerinden) AC'ye dönüştüren küçük ölçekli invertörler için uygun, ev aletleri veya taşınabilir ekipmanlara güç verilir.

Pil şarj sistemleri: Elektrikli aletler, EV yardımcı piller ve enerji depolama sistemleri için pil şarj cihazlarına entegre edilmiş, şarj akımlarını yönetme ve güvenli çalışmanın sağlanması.

Yük Anahtarları ve Koruma Devreleri: Güç dağıtım devrelerinde yüksek akımlı bir yük anahtarı olarak işlev görür, hızlı anahtarlama, aşırı akım veya kısa devre koşullarına hızlı yanıt sağlar, aşağı akış bileşenlerini korur.

Endüstriyel otomasyon: Programlanabilir Mantık Denetleyicileri (PLC'ler), motor sürücüleri ve sensör modüllerinde kullanılır ve fabrika otomasyon kurulumlarında güvenilir güç anahtarlama sağlar.

Diğer mosfetlerle karşılaştırmalı analiz

P55NF06 MOSFETParametreler ve performans söz konusu olduğunda kendi artıları ve eksileri vardır. Diğer MOSFET'lere karşı istiflediğinizde, işler ilginçleşir. Örneğin 2N7002 gibi düşük akımlı olanları alın-bunlar çoğunlukla küçük sinyal anahtarlama içindir, birkaç yüz miliamda tepesinde. P55NF06, 50A'yı sürekli olarak işleyebilir, bu da büyük bir sıçrama. Bu, motor kontrolü veya etli DC-DC dönüştürücüler gibi yüksek akımlı işler için daha iyi hale getirir.
Daha sonra IRF840 gibi 500V alabilen yüksek voltajlı mosfetler vardır. P55NF06, 60V'de maksimum, bu nedenle yüksek voltaj kurulumlarında derinliğinin dışında. Ama 12V veya 24V sistemlerinde? Parlıyor. Dirençli, düşük voltaj ve yüksek akımla uğraşırken büyük bir artı olan yüksek voltaj tiplerinden çok daha düşüktür.
IRLZ44N gibi mantık düzeyindeki mosfetler farklı bir hikaye. Mikrodenetleyiciler için süper uygun olan 5V civarında düşük kapı voltajları ile çalışmak için inşa edilirler. P55NF06 da bir mikrodenetleyici tarafından sürülebilir, ancak tam olarak açmak için gerçekten yaklaşık 10V ihtiyacı vardır. Dürüst olmak gerekirse, IRLZ44N'ye kıyasla biraz güçlük.
SIC MOSFET C2M0080120D gibi yüksek frekanslı uzmanlar kendi liginde. Küçük anahtarlama kayıpları var ve yüzlerce kilohertz veya daha fazla koşabilirler. P55NF06 yeterince hızlı anahtarlar, ancak kapı şarjı daha yüksek tarafta. 100kHz'e kadar, ancak ultra yüksek frekanslı senaryolarda genel yüksek frekanslı şeyler için iyi mi? Çok fazla değil.
Benzer dereceli MOSFET'ler arasında bile-50N06, 65N06-P55NF06 kendi başına. 50N06 50A akımıyla eşleşir, ancak P55NF06, daha düşük dirençlidir, bu da daha az güç boşa harcanır. 65N06 65A'yı işleyebilir, ancak direnci biraz daha yüksektir. Genel olarak, P55NF06 bu durumlarda daha verimlidir.

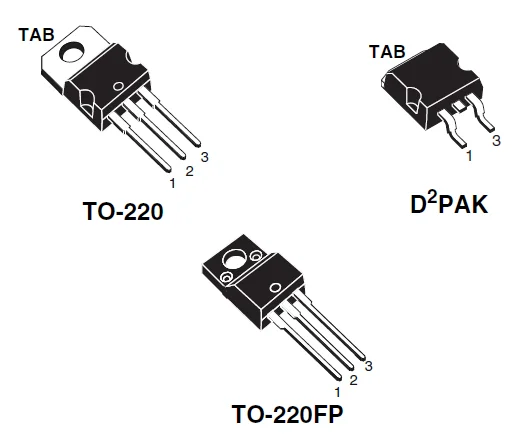

STP55NF06 Paketler

STP55NF06 MOSFETçeşitli paket türlerinde mevcuttur. En yaygın olanı TO-220 paketidir. Bu paketin kurulumu kolaydır ve STP55NF06'nın yüksek mevcut uygulamalarda istikrarlı bir şekilde çalışması için faydalı olan iyi ısı - dağılma performansına sahiptir6. Ayrıca, D²PAK ve TO-220FP formatlarında da paketlenebilir. D²PAK paketi, bazı durumlarda sınırlı alana sahip uygulamalar için uygun olan daha kompakt bir düzen sağlayabilir. TO -220FP paketi de ısı - dağılma ve kurulumda kendi özelliklerine sahip olabilir, ancak belirli performansın gerçek ürün tasarımına göre belirlenmesi gerekir.

SIC'nin sıcak satan ürünleri

71421la55j8             Upd44165184bf5-e40-eq3-a      SST39VF800A-70-4C-B3KE           IS66WV1M16DBLL-55BLI-TR       AS4C32M16SB-7BIN      W25Q16FWSNIG

AS7C34098A-20JIN        752369-581-C                 W957D6HBCX7I TR            İs61lps12836ec-200b3li           MX25L12875FMI-10G            Qg82915pl

Ürün bilgileriSIC Electronics Limited. Ürüne ilgi duyuyorsanız veya ürün parametrelerine ihtiyacınız varsa, istediğiniz zaman bizimle çevrimiçi iletişime geçebilir veya bize bir e-posta gönderebilirsiniz: sales@sic-chip.com.

Sık sorulan sorular [SSS]

1. P55NF06 MOSFET'in maksimum drenaj kaynaklı voltajı (VDS) nedir?
P55NF06 MOSFET'in maksimum drenaj kaynaklı voltajı (VDS) 60 volttur. Bu, drenaj ve kaynak terminalleri arasında güvenli bir şekilde uygulanabilecek voltaj için mutlak sınırdır. 60V'nin üzerine çıkın ve cihazın hemen başarısız olması muhtemeldir - bu nedenle bunu devre tasarımında çivilemelisiniz.
2. Sıcaklık P55NF06 MOSFET'in performansını nasıl etkiler?
Sıcaklıklar arttığında, bu mosfet düşük performans göstermeye başlar. Dirençli artar, daha yüksek güç dağılmasına yol açar ve mevcut taşıma kapasitesi isabet alır. Sıcak uzun vadeli çalıştırmak sadece performans için kötü değil, cihaz için yavaş bir ölüm gibi, ömrünü büyük ölçüde kısalıyor. Bu nedenle, ısı yönetimini doğru yapmak pazarlık edilemez.
3. P55NF06 MOSFET'i kullanırken ve takarken ne gibi önlemler alınmalıdır?
Antistatik önlemler, bu kısmı ele alırken ve kurarken bir zorunluluktur. Bir ESD bilekliği veya antistatik paspas kullanın - Statik elektrik, tam bir atık olan bir anda kızartabilir. Ayrıca, kabloları çok sert bükmeyin ve lehimleme sıcaklığını izleyin - dikkatli iseniz fiziksel veya termal hasardan kaçınmak kolaydır.
4 P55NF06 MOSFET doğrudan bir mikrodenetleyici tarafından yönlendirilebilir mi?
Teknik olarak, evet - mikrodenetleyicinin çıkış voltajı MOSFET'in kapı eşiğini (tipik olarak 2-4V) kapsıyorsa. Ancak yüksek frekanslı veya yüksek akım uygulamaları için bir kapı sürücüsü çok daha iyidir. Onsuz, mikrodenetleyici MOSFET'i verimli bir şekilde sürmek için mücadele edebilir, anahtarlamayı yavaşlatır ve performansa zarar verir. Biraz amacı yener, değil mi?
5. P55NF06 MOSFET endüktif yükleri nasıl ele alıyor?
Endüktif yükleri (motorlar veya transformatörler gibi) işleyebilir, ancak bir yakalama vardır: Endüktif yüklerin anahtarlanması, MOSFET'i üfleyebilen voltaj sivri oluşturur. Düzeltme? Bu sivri uçları kelepçelemek için serbest bir diyot ekleyin. Bunu atlayın ve kızarmış bir cihaz istiyorsunuz - bu kadar basit.
6. P55NF06 MOSFET'in giriş kapasitansı (CISS) nedir?
Tipik giriş kapasitansı (CISS) yaklaşık 1350 pf'dir. Bu, yüksek frekanslı anahtarlama için çok önemlidir-daha yüksek kapasitans, geçiş hızını aşağı sürükleyerek kapı şarjını/boşaltmayı yavaşlatır. Yani, sürücü devresinin işleri çabuk tutmak için bunu hesaba katması gerekiyor.
7. P55NF06 MOSFET için doğru soğutucu nasıl seçilir?
Cihazın gerçek güç dağılımını hesaplayarak başlayın. Ardından, MOSFET'i güvenli çalışma sıcaklığı aralığında tutarak bu ısıyı işleyebilen bir soğutucu seçin. Buradaki soğutucudan kaynaklanan bir çaylak hareketidir - aşırı ısınma sadece sürekli sorunlara neden olacaktır.
8. P55NF06 MOSFET için hangi koruma devreleri önerilir?
Aşırı gerilim, aşırı akım ve aşırı sıcaklık koruması temellerdir. Ayrıca, yüksek hızlı anahtarlama voltaj artışları oluşturabilir, bu nedenle bir snubber devresi (RC veya RCD ağı gibi) eklemek bunların baskılanmasına yardımcı olur. Bunları atlayın ve MOSFET beklenmedik bir şekilde başarısız olabilir - Total Zorluk.
9. Kullanmadan önce P55NF06 MOSFET'in işlevselliği nasıl test edilir?
Bir multimetre hızlı bir kontrol için çalışır: kapı kaynağı açık okumalıdır ve drenaj kaynağı da kapı voltajı olmadan açık olmalıdır. Yeterli kapı voltajı uygulayın ve drenaj kaynağı düşük dirençle yürütülmelidir. Huzur için, anahtarlama davranışını kontrol etmek için basit bir devrede hızlı bir yük testi akıllıdır - üzgünümden daha iyi güvenlidir.
10. P55NF06 MOSFET'in ortak arıza modları nelerdir?
Yaygın yollar başarısız olur: Termal aşırı yük (kötü ısı kesme), kapı oksit bozulması (aşırı kapı kaynağı voltajından) veya derecelendirmelerini aşan voltaj artışları. Bu başarısızlıklar genellikle kalıcıdır, bu nedenle iyi tasarıma sahip onları önlemek parçaları değiştirmekten çok daha kolaydır.
